Monteringsanvisning endast för fackpersonal
Gå igenom följande steg för att montera styrenheten:
1. Skruva in två stjärnskruvar (16 mm) på ca 1,70 m höjd i bastuväggen tills 7
mm sticker ut. De båda skruvarna måste ha ett avstånd på 145 mm (se Abb.1).
2. Tryck in klämlåsen C med en skruvmejsel och ta av locket (se Abb.2).
80
40

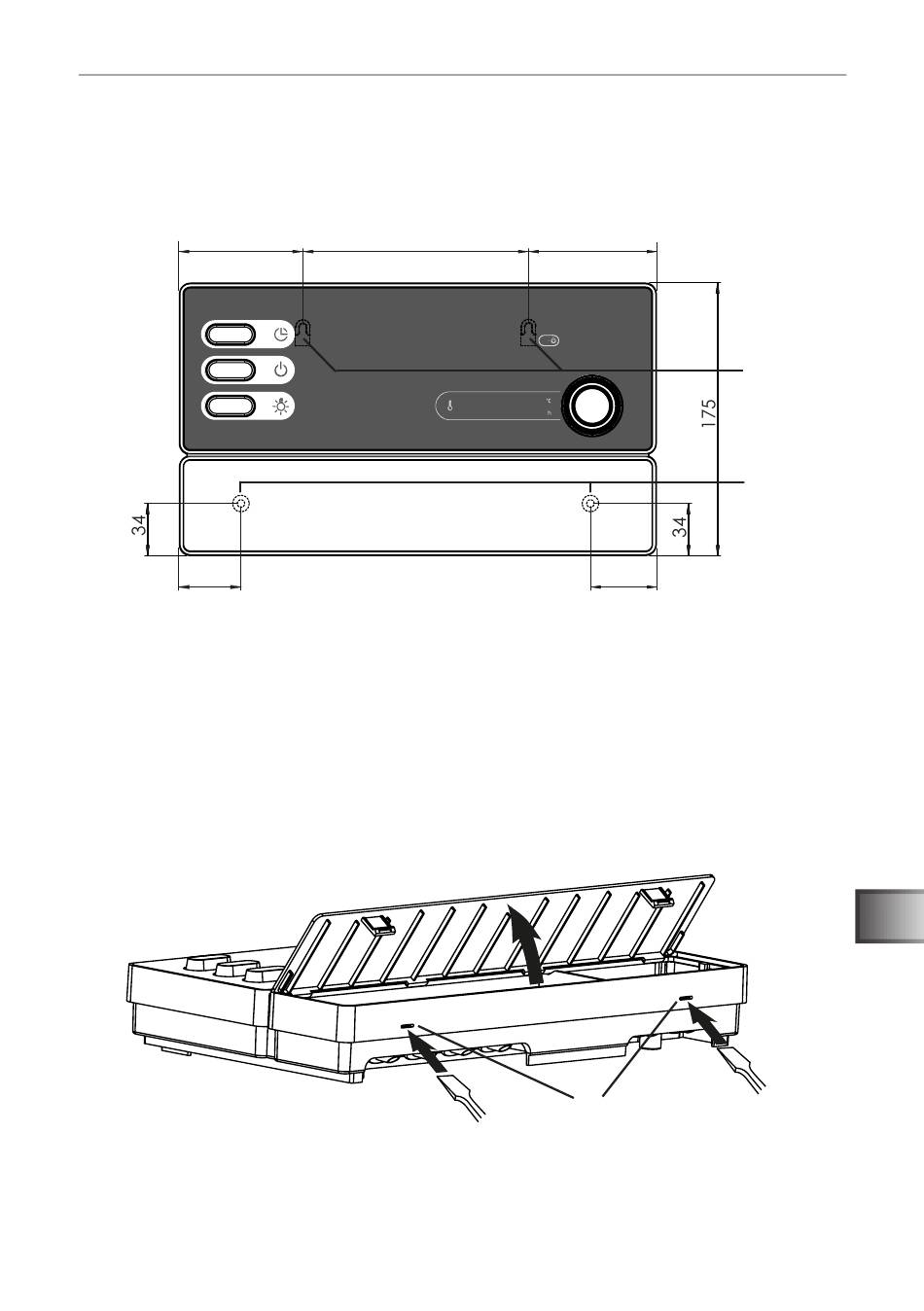

Bild1 Position på upphängningsanordningen och monteringshålen
(mått i mm)
3. Häng upp styrenheten i upphängningsanordningen A på de inskruvade
skruvarna (se Abb.1).
4. Skruva in två stjärnskruvar (16 mm) i de nedre hålen B (se Abb.1).
Bild2 Ta av locket
145
C
S. 11/30
82
A
B
43
