Istruzioni di montaggio solo per personale specializzato
4.2. Montaggio del sensore della stufa F1 con il fusibile termico
di protezione
Durante il montaggio del sensore della stufa osservare i seguenti punti:
● Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il
punto centrale della stufa. In tal caso rispettare una distanza di ca. 15 cm
dal soffitto della cabina.
● Installare il sensore della stufa in modo che il suo funzionamento non venga
condizionato dall'aria in ingresso.
Per il montaggio del sensore della stufa eseguire i seguenti passaggi (vedi Fig. 3):
1. Posare i 2 cavi a 2 poli del sensore della stufa nella parete della cabina della
sauna fino alla posizione di montaggio del sensore della stufa e fissare i cavi
con le fascette serracavi.
2. Separare i 2 semigusci
3. Collegare i 4 pin del cavo del sensore della stufa
4. Posizionare la piastra di collegamento
senso trasversale (come indicato nella Fig. 3).
5. Chiudere i semigusci, avvitarli con le 2 viti con intaglio a croce
e controllare se il sensore della stufa è perfettamente chiuso.
6. Montare il sensore della stufa sul lato posteriore della stufa utilizzando le
2 viti per legno in dotazione
del sensore della stufa.
1
(16 mm).
6
conformemente alla Fig. 3.
5
nei semigusci del sensore in
2
1
Semigusci del sensore
della stufa
2
Piastra di collegamento
3 Viti con intaglio a croce (9 mm)
4
Sensore della stufa
5
Cavi del sensore della stufa
6
Viti per legno (16 mm)

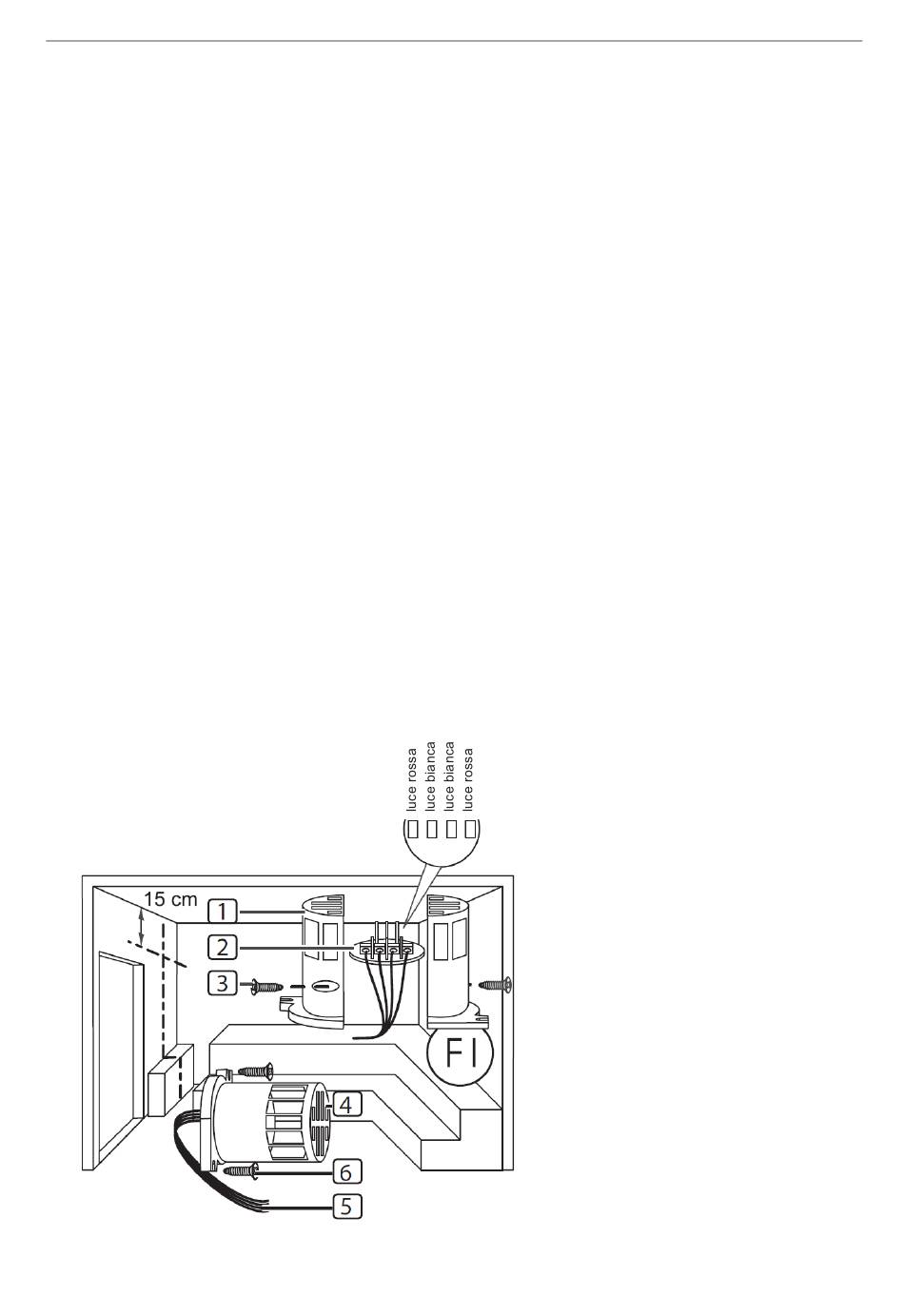

Fig. 3 Montaggio del sen-
sore della stufa
P. 12/30
(9 mm)
3
