Montagehandleiding uitsluitend voor vakpersoneel
5. Elektrische aansluiting
ATTENTIE!
Schade aan het apparaat
● De saunabediening mag enkel worden gebruikt voor de bediening en regeling
van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW
per verwarmingscircuit.
h
g
f
e
d
c
b
a
9
8
7

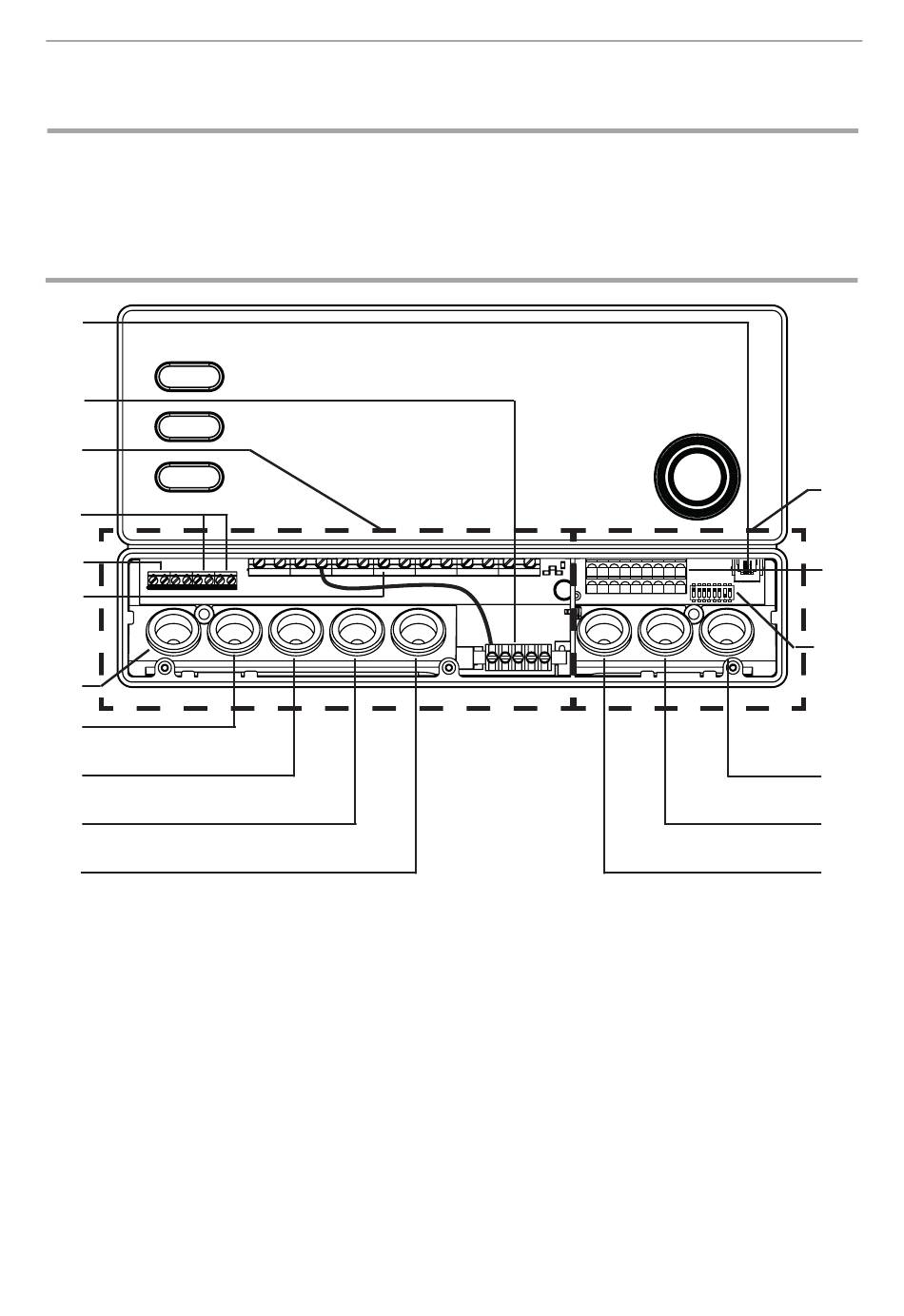

Aansluitbereik voor extra lage spanning
1
Klemmenlijst voor veiligheidsuitschakeling,
2
afstandsbediening en voelerleidingen
Functieselectieschakelaar
3
Kabeldoorvoering voor F2-voeler
4
Kabeldoorvoering voor F1-voeler
5
Kabeldoorvoering voor veiligheidsuitschake-
6
ling en afstandsbediening
Kabeldoorvoering (blijft vrij)
7
Kabeldoorvoering voor kachelleiding
8
Kabeldoorvoering voor toevoerleiding
9
Kabeldoorvoering voor vermogensuitbreiding
a
Kabeldoorvoering voor licht
b
Klemmenlijst voor kachel- en toevoerleiding
c
Klemmenlijst voor licht
d
Klemmenlijst voor vermogensuitbreiding
e
Aansluitbereik voor 230 V / 400 V
f
Aardingsrail
g
RJ45-bus voor RS-485 en pronet
h
