Face avant (fig. 7) :
1 Antenne de l'émetteur
2 Poignée de transport avec deuxième antenne d'émetteur intégrée
3 Bouton rotatif « VRB »
4 Interrupteur à bascule « GPS »
5 Bouton de trim pour la fonction de tangage
6 Levier de commande pour la fonction Nick et Roulis
7 Bouton de trim pour la fonction de roulis
8 Touche « OK »
9 Touche « CANCEL »
10 Interrupteur marche-arrêt
11 Écran à cristaux liquides
12 Touche « BIND/AUTO FOLLOW »
13 Touche « DOWN »
14 Touche « UP »
15 Bouton de trim pour la fonction de lacet
16 Levier de commande pour les fonctions de lacet et de pas
17 Bouton de trim pour la fonction de pas
18 Interrupteur à bascule « IOC »
19 Interrupteur à bascule « GO-HOME »
20 Œillet pour ceinture de transport
21 Bouton rotatif « VRA »

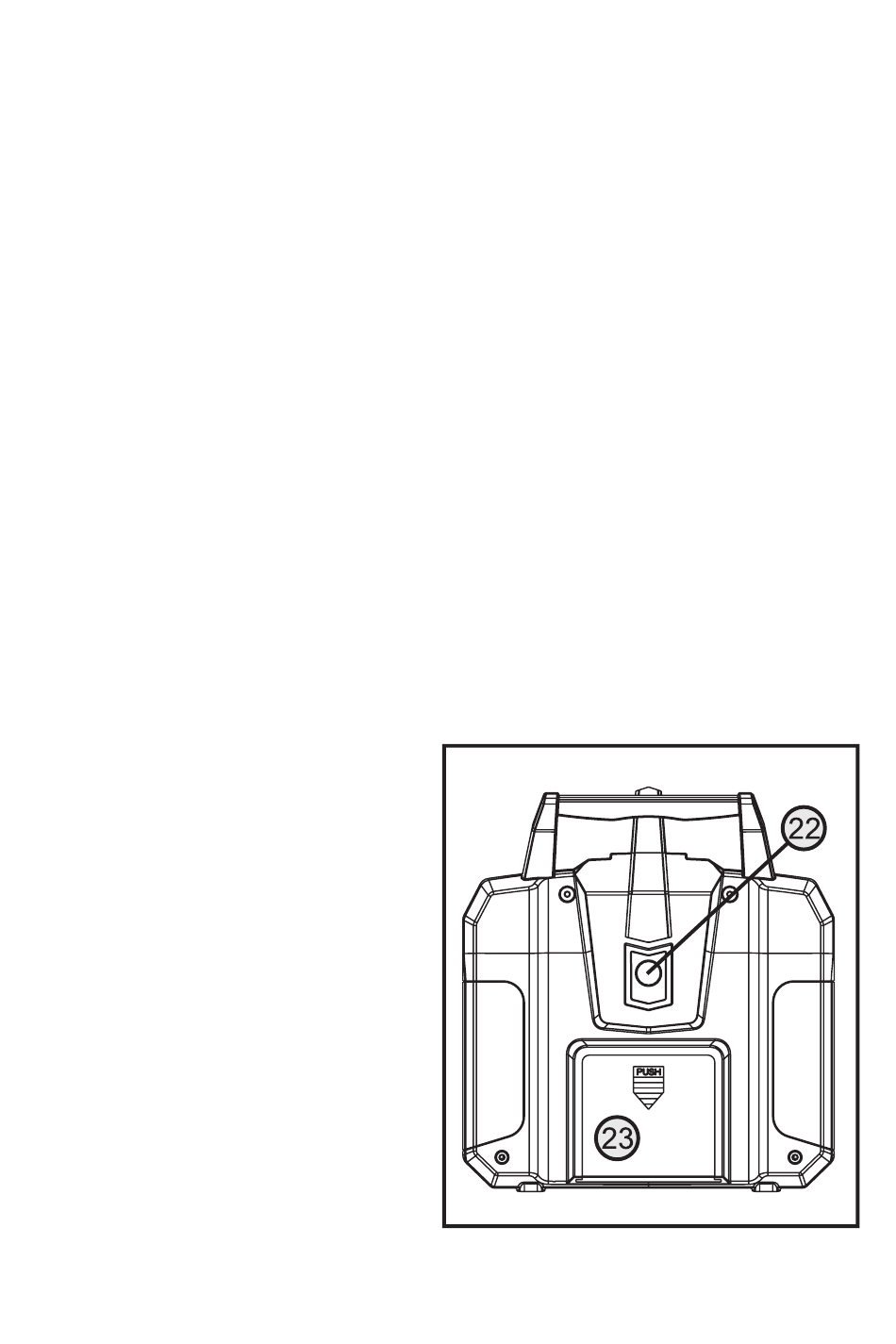

Face arrière (fig. 8) :
22 Prise femelle de raccordement du récepteur GPS
23 Couvercle du logement des piles
Figure 8
