Sommaire des Matières pour Reely CYCLONE 245 FPV

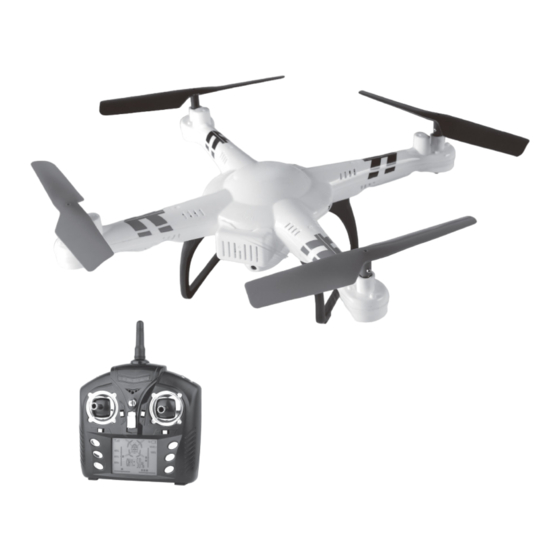

- Page 1 Art. nº : 1378384 p FPV Quadrocopter Cyclone 245 RtF WiFi Version 12/15...
- Page 3 CYCLONE 245 FPV MODE D'EMPLOI...
-
Page 4: Liste D'accessoires (Vendus Séparément)
Liste d'accessoires (vendus séparément) Nom de la pièce : Nom de la pièce : Nom de la pièce : Nom de la pièce : Cockpit supérieur Cockpit inférieur carte de circuit Train d'atterrissage Nom de la pièce : Nom de la pièce : Nom de la pièce : Nom de la pièce : accumulateur au... -
Page 5: Accessoires Standard
Accessoires standard 3,7 V, 730 mAh Pale x4 Chargeur x1 Accumulateur Li-Po x1 Contenu de l’emballage N° NOM DES PIÈCES QUANTITÉ Mode d'emploi V686 V686 Aircraft Chargeur Accumulateur Li-Po pale Télécommande Pièces en option (vendues séparément) PISTOLET À MONITEUR FPV WIFI FPV CAMÉRA PISTOLET À... -
Page 6: Consignes De Sécurité Et Avertissements Supplémentaires
Attention ■ Avant tout fonctionnement, lisez le mode d'emploi COMPLÈTEMENT afin de vous familiariser avec les caractéristiques du produit. Toute défaillance lors de l'utilisation du produit peut causer des dommages au produit ainsi qu'aux biens et provoquer des blessures graves. C'est un produit complexe destiné aux loisirs. Il doit être utilisé avec prudence et beaucoup de bon sens tout en requérant une habilité... -
Page 7: Table Des Matières
Introduction ■ Merci d’avoir choisi ce produit de REELY. Cet appareil à quatre axes peut voler en extérieur. Afin de rendre la manipulation de l'appareil de plus en plus facile, veuillez lire soigneusement ce mode d'emploi avant de l'utiliser. Conservez le mode d'emploi pour vous y référer lors de réglages et d'entretien futurs que vous souhaiteriez effectuer. -
Page 8: Avertissement
Avertissement et guide d'utilisation de l'accumulateu ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Ne jamais toucher Utiliser toujours Toujours recharger Ne laisser jamais les Ne jamais recharger Ne jamais modifier ou utiliser des un chargeur les accumulateurs accumulateurs sans des accumulateurs des accumulateurs. -
Page 9: Recharge De L'accumulateur
Recharge de l'accumulateur Chargeur de Li-Po DC, taux variable, de 3,7 V à 1 cellule Instruction : Veuillez recharger l’accumulateur de vol LiPo seulement avec le chargeur AC fourni ! Branchez l’accumulateur au fil du chargeur en respectant seulement l'illustration ci-dessous ! Fil du chargeur 3,7 V 730 mah N.B. -
Page 10: Couplage De L'émetteur Radio Et Du Récepteur
COUPLAGE DE L'ÉMETTEUR RADIO ET DU RÉCEPTEUR 1ère étape Placez le quadricoptère sur une surface Accu Li-Po plane. 3,7 V 730 mAh 2e étape Déplacez le joystick pour la fonction de lancement au réglage le plus bas et allumez l'émetteur avec l'interrupteur marche/arrêt. -
Page 11: Commandes D'émetteur
Commande d'émetteur 1. Commande d'émetteur Interrupteur d’alimentation LED d'alimentation Antenne Rolling Vidéo Joystick de la commande Joystick de l’élévateur de l’accélérateur Réglage de l'élévateur Réglage de l'accélération Réglage du gouvernail Réglage de l'aileron Indicateur de sensibilité Touche de calibrage de l'axe X/indicateur de sensibilité... -
Page 12: Instruction Pour Le Premier Vol
Instruction pour le premier vol Si vous ne vous êtes pas familiarisé avec les commandes de votre V636, prenez quelques minutes pour comprendre et apprendre les manipulations avant d'essayer votre premier vol. Commande de l'accélérateur Accélérateur Accélérateur Monte Descend vers le haut vers le bas Gouvernail Gouvernail... -
Page 13: Un Bouton De Retour À La Maison
Un bouton de retour à la maison Appuyez et maintenez l’interrupteur de la commande de l’éclairage pendant 2 secondes. L'émetteur va produire un signal sonore en continu afin de confirmer ; l'éclairage arrière va clignoter rapidement au même moment. Le quadricoptère commence à... -
Page 14: Carte De Circuit Schématique
1. Pales du rotor Le rotor principal tourne mais 1. Replacez les pales principales il n'y a pas de décollage. endommagées 2. Chargez entièrement l'accumulateur ou remplacez-le par un accu 2. Accumulateur d’alimentation en complètement rechargé. vol épuisé 1. Déformation du rotor 1. Remplacez le rotor Vibration forte du quadricoptère. -
Page 15: Vue Éclatée
Vue éclatée Noir A avant Noir B Vert B Vert A... -
Page 16: Liste Des Pièces
Liste des pièces N° NOM DES PIÈCES QUANTITÉ Protection de l’hélice Pale du rotor principal Cockpit supérieur Panneau du récepteur Roulement Capuchon de l’accu Accumulateur Moteur électrique Éclairage à LED Couvercle de l’éclairage à LED Cockpit inférieur Broche en fibre de carbone Panneau feu arrière Roulement LED de la queue... -
Page 17: Vidéo En Streaming Live Et Commande De Vol Via Wifi
Vidéo en streaming live et commande de vol via WiFi Ce quadricoptère possède une caméra WiFi déjà préinstallée. La technologie avancée de compression d'image est utilisée sur cet appareil afin de vous permettre d'effectuer une visualisation vidéo en streaming sur votre smartphone à une distance de 50 à 70 mètres en utilisant le WiFi. Pour utiliser cette caractéristique vidéo en streaming live et aussi commander le vol par l'intermédiaire d’un smartphone, téléchargez et installez l’application tout simplement en scannant le code QR indiqué... - Page 18 Assemblage de support de téléphone Webcam WIFI Support de téléphone (Illustration) Code QR pour Code QR pour (GooglePlay Android) WIFI OVNI WIFI OVNI (GooglePlay)
-
Page 19: Caractéristiques Techniques
Caractéristiques techniques Fonction Caractéristiques 0,3 megapixels Caméra Format de codage vidéo H.264 taux de 25 à 30 cadrages par seconde Échantillonnage vidéo Résolution d'image VGA (640*840) Plage de fréquence de 2,412-2,484 GHz transmission Supports standard compatible WI-FI 802.11 b / g / n standard Débit binaire de transmission 135/54/48/36/24/18/12/9/6 1M (adaptatif) Débit...
