REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
6. Placer les broches de charnière du panneau de porte dans
les trous d'emplacement des charnières de la cavité.
7. Remonter le couvercle de maintien sur le panneau de
porte en l'emboîtant en position.
Remarque: Après toute réparation de la porte;
(A) S'assurer que le commutateur d'arrêt, le
commutateur de commande et le commutateur de
loquet de commande fonctionnement correctement.
(Se reporter au chapitre "Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes. (Se
reporter à la procédure de mesure des micro-ondes.)
Après toute réparation, vérifier les points suivants:
1. Les têtes de loquet de la porte accrochent facilement le
crochet de loquet à travers les trous de loquet et la tête de
loquet passe facilement au milieu du trou de loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
plaque avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé.
(Se reporter à la procédure de mesure des micro-ondes.)
REMARQUE: La porte d'un four à micro-ondes est conçue
pour agir comme un joint électronique
empêchant toute fuite d'énergie de micro-ondes
pendant un cycle de cuisson. Cette fonction ne
nécessite pas l'étanchéité à l'air, à l'humidité
DONNEES DE TEST EN UN COUP D'OEIL
Pièces
Fusible
Fusible spécial
Coupe circuit thermique (magnétron)
Coupe-circuit thermique (FOUR)
Lampe du four
Condensateur haute tension
Magnétron
Transformateur électrique
POINTS DE TEST SUR L'UNITE DE COMMANDE
Borne d'entrée/Sortie
Borne d'entrée (alimentation)
Borne d'entrée (commitateur d'arrêr)
Borne de sortie (lampe du four, moteur
du ventilateur, moteur du plateau tournant)
Borne de sortie (transformateur de puissance)
Borne de sortie (masse)
AVERTISSEMENT: DEBRANCHER LA PRISE LORS DE LA MESURE DE LA RESISTANCE.
Symbole
Valeur / Données
F1
F8A / 250 V
F2
F15A / 250 V
TC1
125°C
TC2
160°C
OL
200–250 V 25 W E14
C
1,07 µF 2100 V CA
MG
Filament < 1
Filament – châssis ohm.
T
Enroulement du filament < 1
Enroulement secondaire environ 13
Enroulement primaire environ 1,9
Tension
Point de test
A1-A3
B1–B2
A5–A3
No. de RY3–A3
B2–Châssis
R-733 -
24
(condensation) ou à la lumière de la porte. Par
conséquent, l'apparition occasionnelle
d'humidité, de lumière, ou la sensation d'un léger
mouvement d'air chaud autours de la porte du
four n'est pas anormale et n'indique pas une fuite
d'énergie de micro-ondes de la cavité du four.
Upper
Charniere
Oven
de porte
Pin
Broche
Hinge
Charniere
superieure
de porte
Upper Oven
superieure
Hinge
Panneau
Door Panel
de porte
Charniere de
porte superieure
Juint de porte
Choke Cover
Lower
Charniere
Broche
Pin
Oven
de porte
superieure
Hinge

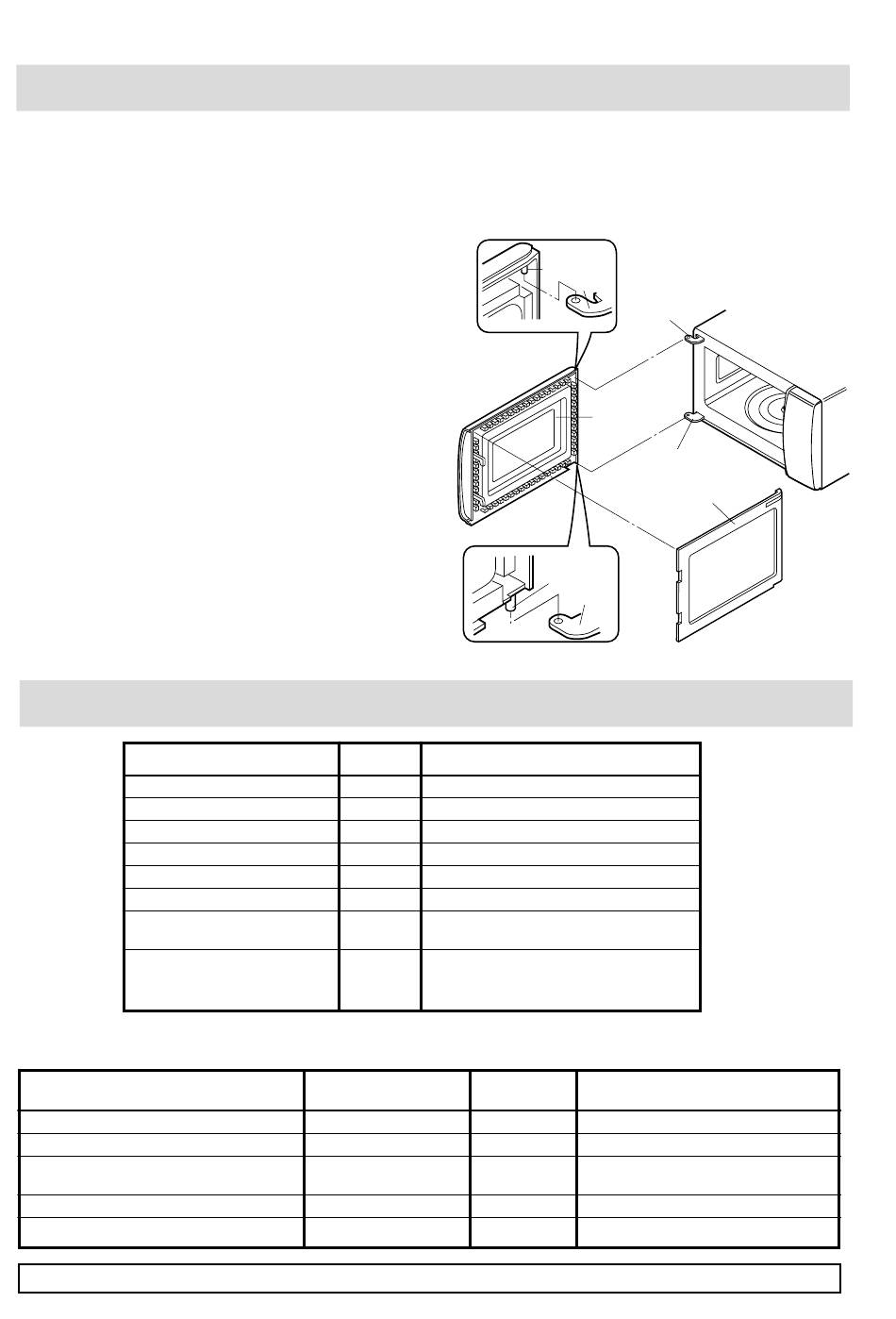

Figure C-6. Remplacement de la porte
Résistance (Débrancher la prise
en Volt
d'alimentation et fermer la porte.)
230 V
Env. 1043 W
–
0,7 W
230 V
Env. 165 W Ohm.
230 V
Env. 2,6 W
–
0,7 W
Lower Oven
Hinge
