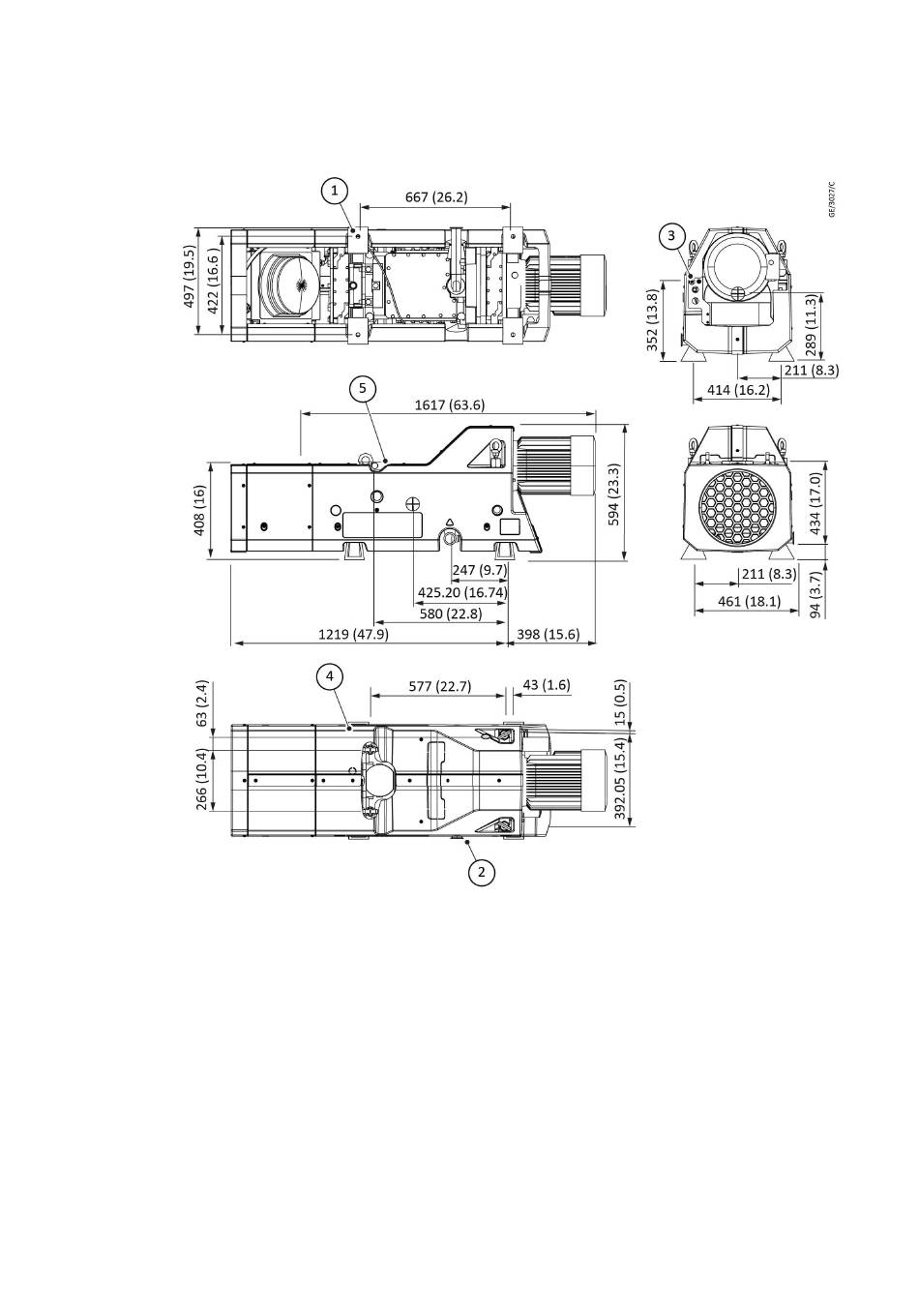

5.1 Plans cotés

Figure 2 EDS 200/300 with air cooling

Toutes les dimensions indiquées sont en millimètres (pouces).
1. 4 x 17 de diamètre
1. 4 x 17 de diamètre
3. G1/4 Admission de gaz de purge
3. G1/4 Admission de gaz de purge
5. Admission ISO 63
5. Admission ISO 63
A41802883_E
300767970_003_C5
A41802883_E - Caractéristiques techniques
Page 24
2. Refoulement NW 40
2. Refoulement NW 40
4. 4 x M16
4. 4 x M16
03/2022 - ©Edwards Limited
