ENTRETIEN

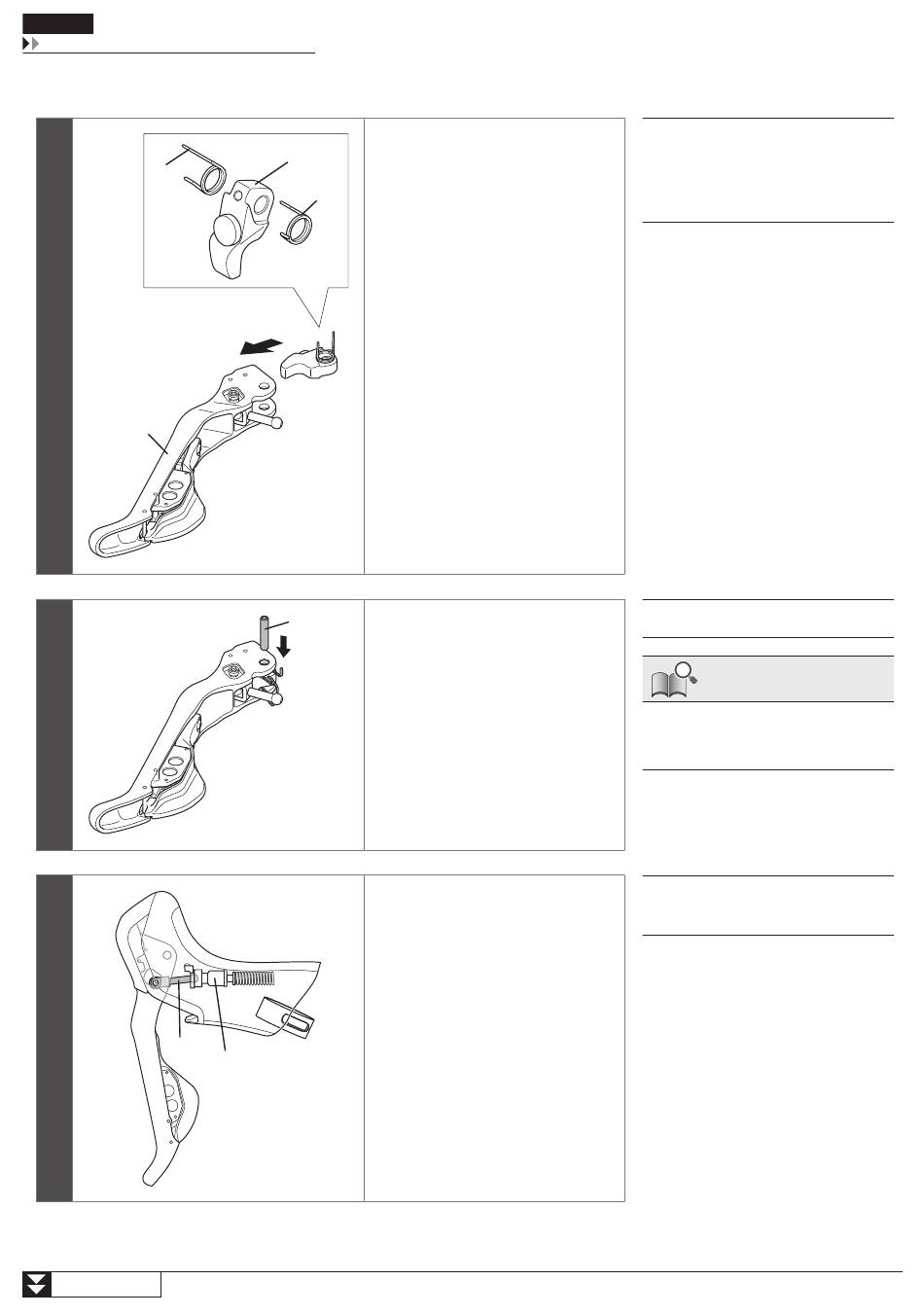

Assemblage de l'unité de boîtier et de l'unité de levier
„ Assemblage de l'unité de boîtier et de l'unité de levier
(C)
1
(D)
2
3
(F)
Suite page suivante
Installez les ressorts de fixation (R) et (L)
(A)
sur la came, et installez cette dernière
à l'unité du levier.
(B)
Assemblez temporairement la came et
(E)
le levier avec le TL-ST04.
Positionnez l'unité de levier et l'unité
de boîtier.
Assurez-vous que la tige de poussée dans
l'encoche du maître-piston.
(G)
55
(A)
Came
(B)
Ressort de fixation (R)
(C)
Ressort de fixation (L)
(D)
Unité du levier
(E)
TL-ST04
INFORMATIONS TECHNIQUES
TL-ST04 (Y07T27000) :
Inclus dans l'ensemble levier principal des
pièces de rechange.
(F)
Tige de poussée
(G)
Maître-piston
