Manuel système de mise en armoire, SINAMICS S120 Booksize / SIMODRIVE
L'encrassement réduit nettement l'effet réfrigérant des radiateurs et des
ventilateurs internes des appareils. Leur durée de vie diminue, y compris celle
des ventilateurs.
Les saletés conductrices risquent en outre de détruire l'isolation interne des
appareils, entraînant la défaillance des appareils ou un incendie.
o Protection contre l'humidité
L'ouverture des portes de l'armoire ainsi que les ouvertures inadmissibles
laissent entrer l'humidité dans l'armoire en permanence. Une humidité trop
élevée ou une condensation provoquent des défaillances des appareils.
o Protection contre le dépassement des limites CEM
Pour ne pas dépasser les limites imposées pour l'immunité aux perturbations
et l'émission de perturbations, l'armoire doit être fermée pendant le
fonctionnement.
Voir également le chapitre 4.

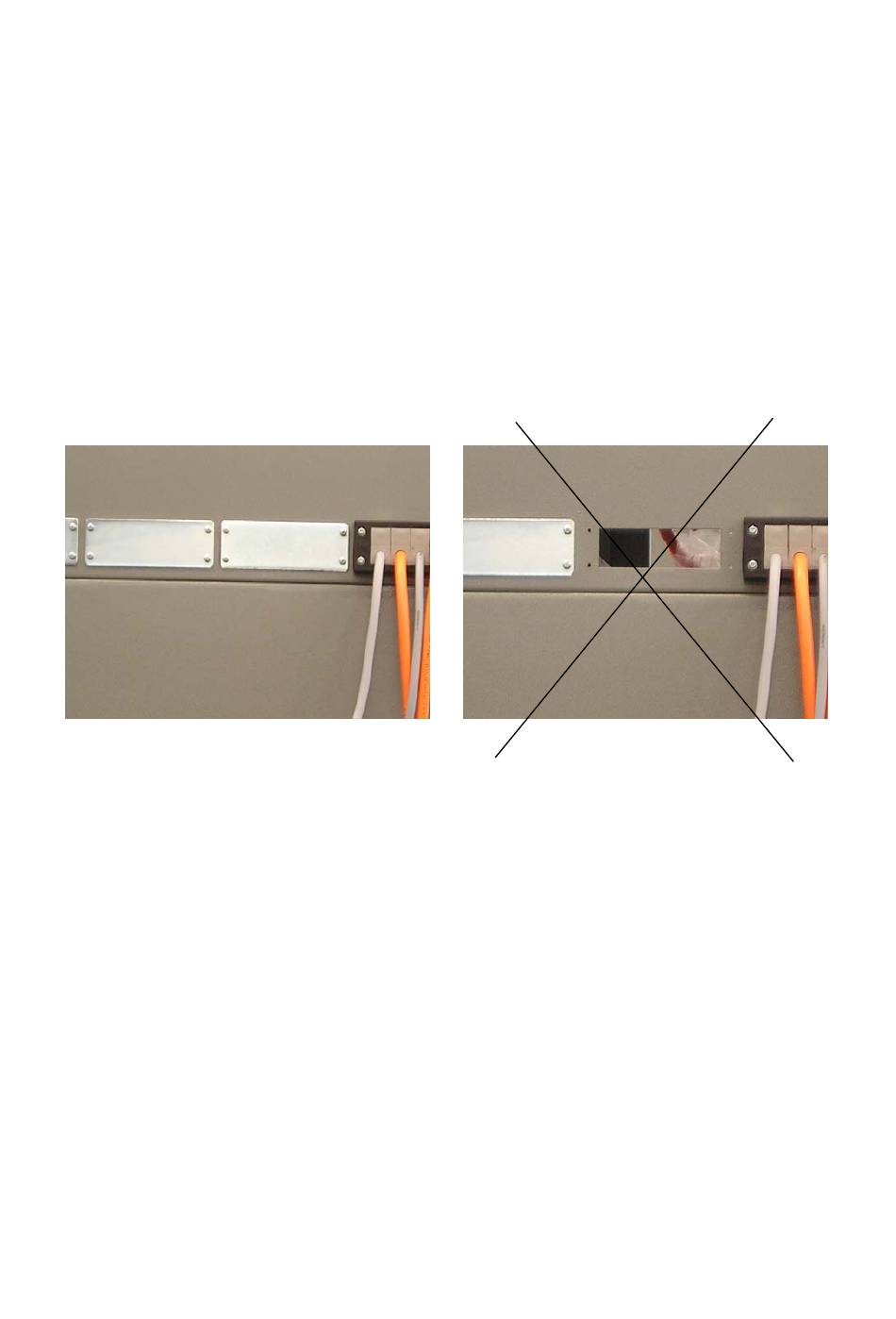

5.1 Exemple d'ouvertures

Ouverture obturée soigneusement
Fig.28.
5.2 Echangeur de chaleur air-eau, composants refroidis à l'eau
En cas d'utilisation d'échangeurs de chaleur air-eau, de refroidisseurs à eau ou de
composants à refroidissement à eau direct, l'eau ne doit parvenir en aucun cas dans
le compartiment électrique pendant le fonctionnement et les travaux de maintenance
et de réparation.
Des mesures doivent être prises pour empêcher la condensation et assurer son
évacuation.

5.3 Refroidissement externe, plaque froide

En refroidissement externe, les dégagements prévus pour la ventilation du groupe
d'entraînement dans l'armoire et au-dessus et au-dessous du radiateur traversant
doivent respecter les consignes du chapitre 3.4.
La dissipation thermique réduite qui se produit encore dans l'armoire doit être
maîtrisée au moyen de la circulation de l'air, de ventilateurs à filtre ou de groupes de
refroidissement.
Les ventilateurs ne doivent ni aspirer de l'air contenant du réfrigérant lubrifiant ni être
arrosés de réfrigérant lubrifiant. Sinon leur durée de vie diminue considérablement
car ils se collent et les canaux de refroidissement se bouchent.
Siemens AG
A&D MC QM C
Bliesner, Jürgen
Sinon des défaillances risquent de se produire.
Fig.29.
21/26
Ouverture inadmissible
