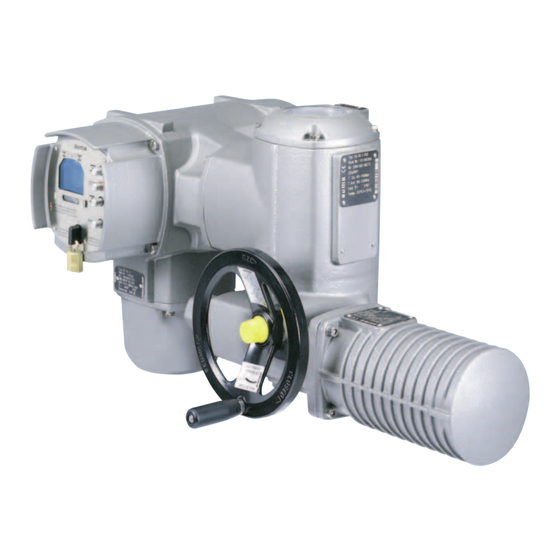

Servomoteurs fraction de tour
SGExC 05.1 – SGExC 12.1
avec AUMATIC ACExC 01.1
Non-Intrusif
Instructions de service
NO. DU CERTIFICAT DE REGISTRATION
12 100/104 4269

Publicité

Table des Matières
loading

Manuels Connexes pour AUMA SGExC 05.1 - SGExC 12.1

Sommaire des Matières pour AUMA SGExC 05.1 - SGExC 12.1

  • Page 1 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 avec AUMATIC ACExC 01.1 Non-Intrusif Instructions de service NO. DU CERTIFICAT DE REGISTRATION 12 100/104 4269...

  • Page 2: Table Des Matières

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Objet de cette notice : Cette notice s'applique aux servomoteurs fraction de tour de type SGExC 05.1 – SGExC 12.1 en combinaison avec la commande AUMATIC ACExC 01.1 en version non-intrusive.
  • Page 3 18. Fusibles ..........71 19. Liste de pièces de rechange Servomoteurs fraction de tour SGExC 05.1 - SGExC 12.1..72 20.

  • Page 4: Consignes De Sécurité

    à papillon et les robinets à tournant sphérique. Prière de nous consulter pour les autres applications. AUMA ne peut être tenu responsable pour des dommages résultant d’autres applications. L’utilisateur est seul responsable. Le respect des instructions de mise en service suivantes fait aussi partie des conditions d’utilisation.

  • Page 5: Données Techniques

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Données techniques Servomoteur fraction de tour SGExC 05.1 – SGExC 11.1 II 2G EEx de IIC T4 Protection antidéflagrante Certificats d’essai type CE PTB 01 ATEX 1119 Modes de protection Enceinte du moteur : d enveloppe antidéflagrante EEx d...

  • Page 6: Avec Moteurs Triphasé

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Alimentation triphasé (tension standard et fréquences) Avec moteurs triphasé Volt 400 V 50 Hz Couple de Bride de Arbre de la vanne Type de coupure fixation de servomoteur...

  • Page 7: Commande Aumatic

    Servomoteurs fraction de tour SGExC 05.1 - SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Commande AUMATIC Commande électronique Commande intégrée AUMATIC type ACExC 01.1 pour montage direct sur : – Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 –...
  • Page 8 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Saisie des données de service par – Temps de marche total du moteur l’intermédiaire d’un compteur à mémoire – Nombre de cycles total réinitialisable et sur un compteur à –...

  • Page 9: Versions Logiciel Aumatic

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Versions logiciel AUMATIC Date de mise à jour Extension du menu des fonctions suivantes : (cf. page 37 ss “ affichages menu ”) Z031.922 / 01 - 03 Z031.922 / 02 - 00 –...

  • Page 10: Montage Sur Vanne

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Montage sur vanne Avant de monter le servomoteur fraction de tour, il faut vérifier qu’il n’est pas endommagé. Il faut remplacer les pièces endommagées par des pièces de rechange d’origine.

  • Page 11: Réglage Des Butées Pour Servomoteurs Fraction De Tour Sur Robinets Papillon

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Réglage des butées pour servomoteurs fraction de tour sur robinets papillon Les réglages des servomoteurs pour robinets à tournant sphérique s’effec- tuent selon chapitre 8. Pour les servomoteurs sur robinets papillon, il faut ef- fectuer en premier les réglages en position finale FERMEE.0 Lors de la livraison de servomoteurs fraction de tour sans vanne, les vis à...

  • Page 12: Réglage Des Butées Pour Servomoteurs Fraction De Tour Sur Robinets À Tournant Sphérique

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Réglage des butées pour servomoteurs fraction de tour sur robinets à tournant sphérique Lors de la livraison de servomoteurs fraction de tour sans vanne, les vis à tête hexagonales (03) ne sont pas serrées. Si le servomoteur fraction de tour est livré...

  • Page 13: Réglage De L'angle De Rotation

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Réglage de l’angle de rotation Lors de la livraison du servomoteur fraction de tour avec la vanne, l’angle de rotation (butées de fin de course) et les contacts fin de course sont déjà réglés.

  • Page 14: Raccordement Électrique

    électricité tout en respectant les règles de sécurité en vi- gueur. Support mural (option) Les servomoteurs fraction de tour SGExC AUMA fonctionnent avec la com- Figure G1 mande AUMATIC ACExC 01.1. Cette commande peut être adaptée directe- ment sur le servomoteur ou déportée, sur support mural.

  • Page 15: Support Temporaire

    Si le schéma de câblage n’y est plus, 13 12 11 10 9 veuillez le demander à AUMA en indiquant le n° d’accusé de réception (cf. plaque signalétique). Il peut être téléchargé directement sur Internet (cf.

  • Page 16: Connexion À Bornes Antidéflagrante

    50.1 lant du servomoteur fraction de tour. Si le schéma de câblage n’y est plus, veuillez le demander à AUMA en indiquant le n° d’accusé de réception (cf. plaque signalétique). Il peut être téléchargé directement sur Internet (cf. page 82).

  • Page 17: Résistance De Chauffage

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 10.3 Résistance de chauffage Afin de minimiser la formation de condensation, la résistance de chauffage est alimentée en interne, sauf demande contraire stipulée à la commande. 10.4 Montage ultérieur de la commande AUMATIC Lors d’un montage ultérieur de la commande AUMATIC sur le servomoteur, il est recommandé...

  • Page 18: Réglage Du Limiteur De Couple

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 11. Réglage du limiteur de couple Ce chapitre ne décrit que le réglage du limiteur de couple. Pour des référen- ces détaillées concernant l'affichage, l'opération et le réglage de l'AUMATIC, veuillez vous référer au chapitre 15., page 28.
  • Page 19 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sélectionner la sous-section avec MODIFIER Fig. J-6 COUPLE M121 CONSULTER MODIFIER Confirmer la sélection avec MODIFIER Fig. J-7 ENTRER MOT DE PASSE 0 * * * :EDIT C:ESC Entrer le mot de passe :...

  • Page 20: Réglage Des Contacts Fin De Course

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 12. Réglage des Ce chapitre décrit uniquement le réglage des contacts de fin de course. contacts fin de course Pour des informations supplémentaires sur l’affichage, la manœuvre et le réglage de l’AUMATIC, veuillez vous référer au chapitre15., page 28.
  • Page 21 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Maintenant, il est possible de régler la position de fermeture finale à l’aide du volant (cf. page 9) ou par manœuvre électrique. A l'aide du volant : Régler la vanne sur la position finale désirée en tournant le volant.

  • Page 22: Manœuvre D'essai

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 13. Manœuvre d’essai 13.1 Vérifier si le limiteur de couple est correctement réglé. Le robinetier déterminera les valeurs de couple admissibles. Régler le sélecteur sur la position ARRET (0), figure K-1, ou DISTANCE (I). Brancher l'alimentation électrique.

  • Page 23: Vérifier Le Sens De Rotation Pour Moteurs Triphasés

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 13.2 Vérifier le sens de rotation pour moteurs triphasés Ce test n’est requis que lors d’un montage avec support mural (cf. page 14). Lors du montage direct de la commande AUMATIC sur le servomoteur, le sens de rotation correct est assuré...

  • Page 24: Vérifier Le Réglage Correct Du Type D'arrêt En Position Finale

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 13.3 Vérifier le réglage correct du type d’arrêt (voir également page 65, chapitre 16.10) en position finale Le robinetier définit si l’arrêt dans les positions finales doit s’effectuer par contact de fin de course ou limiteur de couple.

  • Page 25: Réglage Du Temps De Manœuvre

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Si les positions finales ne sont pas réglées correctement, un signal de dé- faut sera indiqué dans l’affichage : IND. DEFAUT! DEFAUT COUPLE(FERME) DEFAUT COUPLE(OUV) , (cf.

  • Page 26: Indication De Position Mécanique

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 14. Indication de position mécanique Les travaux sur servomoteurs ouverts et se trouvant sous tension peuvent seulement être exécutés après avoir vérifié au'aucun risque d'explosion ne pouvait se produire. 1.
  • Page 27 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Fig. M3 Fig. M4: Capot boîtier de cde Disque indicateur Repère L’indicateur tourne d’environ 180° pour une course complète de l’OUVERTURE à la FERMETURE ou vice versa. Nettoyer les plans de joint du couvercle et du carter, vérifier que le joint to- rique est en bon état.

  • Page 28: Affichage, Manœuvre Et Réglage De L'aumatic

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 15. Affichage, manœuvre et réglage de l’AUMATIC Le réglage de l’AUMATIC s’effectue à l’aide de boutons-poussoirs sur la commande locale (figure Q1). 15.1 Modification des réglages Les étapes suivantes sont à...

  • Page 29: Informations Générales Sur La Structure Du Menu

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 15.5 Informations générales Les indications sur l’écran d’affichage sont divisées en 3 groupes principaux : sur la structure du menu groupe = affichages du statut, cf. chapitre 15.5.3 ième groupe = affichages menu, cf.

  • Page 30: Groupe S : Affichages Du Statut

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 15.5.3 Groupe Les affichages du statut (groupe ) indiquent le mode de fonctionnement courant (cf. page 61, chapitre 16.). Affichages du statut Figure S1 : Vue d'ensemble d'affichages du statut COUPLE ARRET DEFAUT...

  • Page 31: Groupe M

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Affichage du statut Ici, les causes du signal sont affichées. IND. INDISPONIBLE (figure S1-3) FigureS1-3 Pour de plus amples informations, voir la IND. INDISPONIBLE page du statut , cf.
  • Page 32 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Exemple : Bouton-poussoirs sur LANGAGE/CONTRASTE M00 CONSULTER M000 MENU PRINCIPAL commande locale CONSULTER LANGAGE LANGAGE/CONTRASTE REGLAGES MODIFIER CONTRASTE LCD DONNEE FONCTIONNE. MENU PRINCIPAL LANGAGE/CONTRASTE REGLAGES DONNEE FONCTIONNE.
  • Page 33 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous-groupes : Sélection peut être faite de 5 sous-groupes dans le menu (groupe LANGAGE/CONTRASTE (cf. page 37) (cf. pages 37 à 51) REGLAGES (cf. pages 52, 53) DONNEES DE FONCTIONNEMENT PLAQUE FIRME ELECT (cf.

  • Page 34: Groupe D : Informations De Diagnostic

    : Informations de diagnostic Les informations contenues dans le menu de diagnostic (cf. page 58) sont destinées au SAV AUMA et pour des demandes de précision à l’usine. Pour passer du menu affichages du statut (groupe ) aux affichages de diagnostic (groupe Presser le bouton-poussoir “...

  • Page 35: Affichages Écran Et Paramètres Logiciel

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 15.8 Affichages écran et paramètres logiciel 15.8.1 Affichages du statut Pour l’affichage et l’exploitation, cf. page 29, chapitre 15.5.2. Texte valeurs Indications Remarques ière ARRET ligne : Le mode de fonctionnement LOCAL - ARRET - DISTANCE...
  • Page 36 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Texte valeurs Indications Remarques PAS DE DÉFAUT Il n’y a pas eu de défaut IND. DEFAUT DEFAUT INTERNE Le diagnostic interne de l’AUMATIC a trouvé un défaut inter- ne (signaux détaillés sur les défauts internes cf.

  • Page 37: Affichages Menu

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Texte valeurs Indications Remarques RAZ ETATS Seulement pour servomoteurs avec interface Profibus DP. Le ser- IND. NON PRET vomoteur a réceptionné un télégramme EFFACER GC. Dans cet état, le servomoteur ne peut pas fonctionner dans la position DISTANCE.
  • Page 38 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ARRET AUTO-MAINTIEN M13X0 Manœuvre impulsionnelle ou M13 COMMANDES LOCAL auto-maintien en mode de foncti- LOCALES OUVERT onnement LOCAL...
  • Page 39 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard SELECTEUR SUR LED 1 CDE M13X2 M13 COMMANDES ARRET LOCALE LOCALES MODE DISTANCE SETPOINT MODE POS.
  • Page 40 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard DEFAUT GROUPE 1 CONTACT ALARME M14X1 Défaut + Pas prêt DISTANCE M14 E/S 1 DEFAUT GROUPE 2 Défaut + Pas prêt DISTANCE sans défaut de couple...
  • Page 41 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard PERTE SIGN CONTACT M14X2 non disponible M14 E/S 1 VITES E3 SORTIE 1 PERTE DU COUPLE Le signal de couple est inférieur de 0,3 mA par rapport à...
  • Page 42 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard PERTE PHASE CONTACT SORTIE 1 M14X2 Une phase manque M14 E/S 1 PERTE I/O1 ANA- Rupture de signal de l’entrée ana- LO IN2 logique 2 de l’interface parallèle...
  • Page 43 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard COUPLE BY-PASS URGENCE 16X3 By-pass du signal de couple M16 COMPORTEMENT (cf. également page 63) URGENCE THERMIQUE ET By-pass signal thermique (protec-...
  • Page 44 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ADRESSE M1BX0 Adresse esclave DP M1B PROFIBUS DP ESCLAVE ARRET Redondance bus DP REDONDANCE M1BX1 ON, TX : CANAL...
  • Page 45 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard STOP EN OUVER- COMPORTEMENT M1CX5 M1C POSITION TURE POS.2 INTERMED. STOP EN FERME- TURE STOP DEUX DIR ARRET...
  • Page 46 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ARRET SELECT.LOC/DIS M1CXE Désactiver la position intermédiai- M1C POSITION POS4 re 4 ou attribuer un mode de INTERMED.
  • Page 47 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ON,TX:DOUBLE REDONDANCE M1FX5 M1F MODBUS 1 CANAL Modbus 1 : Temps de vérification TEMPS VERIF.
  • Page 48 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard IN-PROC-IMAGE M1HX0 Au choix de 4 représentations du M1H IN-PROC- processus IMAGE 1 NON UTILISE Désignation librement définissa- CONFIG.BIT 5.0 M1HX1...
  • Page 49 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard POS. INTERMED. CONFIG.BIT 5.0 M1HX1 M1H IN-PROC- IMAGE 1 POS. INTERMED. MODE PAS A PAS ACTIF CLIGNOTANT FERMETURE...
  • Page 50 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ETATS EFFACES CONFIG.BIT 5.0 M1HX1 M1H IN-PROC- IMAGE 1 DIG.IN 1 BUS1 DIG.IN 2 BUS1 DIG.IN 3 BUS1 DIG.IN 4 BUS1 0-55...
  • Page 51 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard MODELE OCTET M1IX0 Au choix de 4 représentations du M1I IN-PROC- CDE. processus IMAGE 2 0-55 Désignation bits librement définis-...
  • Page 52 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard DONNEE FONCTIONNE. TPS.TOTAL M200 Temps de marche du moteur pen- FCT.MOT dant toute la durée de vie réinitialisable sur 0 TEMPS FCT.MOTEUR M2X1 NB TOTAL DEMAR-...
  • Page 53 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard PLAQUE FIRME ELECT. NO.COMMISSION M3000 réglage en usine M30 DONNEE AUMATIC COMMANDE NO.COMMISSION M3001 SERVOMO NO KKS...
  • Page 54 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard CONFIGURATION FONCTION POSITIONNEUR M4000 non disponible M40 FONCTIONS INDISPO SPECIALES POSITIONNEUR ARRET COMPORT. M40X1 non disponible ADAPTATIF...
  • Page 55 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard ENT.ANA.1 DP1 CONSIGNE E1 M4100 non disponible M41 REGLAGE ENT.ANA.2 DP1 MODBUS MD1 ANALOGIQUE MD1 ANALOGIQUE AUCUN RECOPIE E2...
  • Page 56 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard PAS DE MWG BLOC COMMANDE M4109 M41 REGLAGE NON UTILISE SORTIE ANA1 M410A INT1 RECOPIE E2 Sortie analogique 1 affectée avec...
  • Page 57 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sous Textes valeurs Paramètre Valeur Mini/ Sous-groupe Remarques menu Maxi standard DEBUT ENT.ANA.1 M41XR non disponible M41 REGLAGE 20,0 20,0 FIN ENT.ANA.1 M41XS 20,0 DEBUT ENT.ANA.2 M41XT non disponible...

  • Page 58: Affichages De Diagnostic

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 15.8.3 Affichages de diagnostic Pour l’affichage et l’exploitation, cf. page 34, chapitre 15.5.5. Sigle dans l’affichage Remarques Menu ENTREE FIN DE COURSE PULL DOWN ENTREES Les résistances PULL DOWN sont utilisées pour les entrées de l’indication des positions finales (contact fin de course et limiteur de couple) sur la logique.
  • Page 59 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Sigle dans l’affichage Remarques Menu ALARME INTERNE Pas d’avertissement interne existant PAS ALARME INTERNE EEprom de la logique défectueux. Remède : Vérifier la logique, remplacer PANNE EEPROM EEprom Il n’y a pas de réglages usine valables disponibles.
  • Page 60 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Sigle dans l’affichage Remarques Menu VER. MAT.DP2 VER. LOGI. DP2 ETATS BUS DP2 RECHERCHE BAUD L’interface Profibus DP cherche une vitesse de transmission CONTROLE BAUD La vitesse de transmission trouvée est surveillée.

  • Page 61: Modes De Fonctionnement Et Fonctions De L'aumatic

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 16. Modes de fonctionnement et fonctions de l’AUMATIC La commande AUMATIC dispose des modes de fonctionnement (états de fonctionnement) suivants : Mode de fonctionnement ARRET Mode de fonctionnement LOCAL, contrôle via boutons-poussoirs OUVERT - STOP - FERME de la commande locale Mode de fonctionnement DISTANCE OUVERTE - FERMEE, contrôle via...

  • Page 62: Mode De Fonctionnement Local

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 16.2 Mode de fonctionnement LOCAL Régler le sélecteur (figure P3) sur la position Fig. P3 LOCAL. Le servomoteur peut être contrôlé via les boutons-poussoirs OUVERT - ARRET - FERME (figure P1).

  • Page 63: Mode Cas De Panne

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif Comportement manœuvre URGENCE pour IMMEDIATEMENT ACTIF Une manœuvre URGENCE est immédiatement déclenchée lorsqu’aucun si- gnal n’est présent à l’entrée du signal URGENCE. Si le comportement de manœuvre URGENCE IMMEDIATEMENT ACTIF a été...

  • Page 64: Relais De Sortie

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Déclenchement du Origine du comportement cas de panne (Paramètre , p. 42). ORIGINE PANNE comportement cas de panne : Perte de la valeur de consigne E1 Perte de la valeur consigne E1 ou de la valeur réelle E2.

  • Page 65: Recopie De Position Analogique

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 16.8 Recopie de position analogique Si le servomoteur est équipé d’un transmetteur de position (potentiomètre our RWG), une recopie de position analogique (isolée galvaniquement) est disponible sous forme d’un signal 0/ 4 –...

  • Page 66: Manœuvre Impulsionnelle Ou Auto-Maintien

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 16.11 Manœuvre impulsionnelle ou auto-maintien Manœuvre impulsionnelle : Le servomoteur ne se dirige en position OUVERTE ou FERMEE qu’avec la commande de manœuvre. Le servomoteur arrête sa course lorsque celle-ci n’est plus présente.

  • Page 67: By-Pass Du Limiteur De Couple

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 1 = Signal actif 0 = Signal inactif Figure P10 : Comportement Position du servomoteur du signal des positions intermédiaires PAS DE SIGNAL ¯ ¯ ¯ _ _ _ ¯...

  • Page 68: Surveillance Du Temps De Manœuvre

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Le dépassement est consigné dans les compteurs des données de service ALARM.DEM/FONCT1 ALARM.DEM/FONCT2 (page 52). contient la somme de toutes les périodes de temps ALARM.DEM/FONCT1 durant lesquelles une alarme DEM/MARCHE a été...

  • Page 69: Enregistrement Des Données De Service

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 16.16 Enregistrement des L’AUMATIC saisit et enregistre différentes données dans une mémoire données de service non-volatile (EEPROM). Deux compteurs sont à disposition, dont un est ef- façable.

  • Page 70: Lcd Difficilement Lisible Ou Illisible

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service Vérifier paramètre PAGE SORTIEANA1 INT1 M410B L’indication doit correspondre à la recopie désirée Vérifier la page diagnostic La valeur de la ligne supérieure est la valeur brute en position finale FERMEE, la valeur de la ligne inférieure est la valeur brute en position finale OUVERTE.

  • Page 71: Fusibles

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 18. Fusibles Enveloppe antidéflagrante ! S’assurer de l’absence de gaz et de tension avant l’ouverture. Les fusibles (figure W) sont accessibles après avoir dévissé le couvercle au verso. Lors du remplacement, utiliser des fusibles de mêmes spécifications Figure W : Face arrière (version avec contacteurs inverseurs)

  • Page 72: Liste De Pièces De Rechange Servomoteurs Fraction De Tour Sgexc 05.1 - Sgexc 12.1

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 19. Liste de pièces de rechange Servomoteurs fraction de tour SGExC 05.1 - SGExC 12.1...
  • Page 73 Lors d'une commande de piéces de rechange, veuillez nous indiquer le type d'appareil et notre n°com. (voir plaque signalétique). Il ne faut utiliser que des pièces de rechange d'origine AUMA. L'utilisation d'autres pièces invalide la garantie constructeur et dégage notre responsabilité. La représentation des pièces de rechange peut différer de la livraison.

  • Page 74: Liste De Pièces De Rechange Acexc Avec Connecteurs Mâles/Femelles

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 20. Liste de pièces de rechange ACExC avec connecteurs mâles/femelles...
  • Page 75 Lors d'une commande de piéces de rechange, veuillez nous indiquer le type d'appareil et notre n°com. (voir plaque signalétique). Il ne faut utiliser que des pièces de rechange d'origine AUMA. L'utilisation d'autres pièces invalide la garantie constructeur et dégage notre responsabilité. La représentation des pièces de rechange peut différer de la livraison.

  • Page 76: Liste De Pièces De Rechange Acexc 01.1 Avec Connexion À Bornes

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 21. Liste de pièces de rechange ACExC 01.1 avec connexion à bornes...
  • Page 77 Lors d'une commande de piéces de rechange, veuillez nous indiquer le type d'appareil et notre n°com. (voir plaque signalétique). Il ne faut utiliser que des pièces de rechange d'origine AUMA. L'utilisation d'autres pièces invalide la garantie constructeur et dégage notre responsabilité. La représentation des pièces de rechange peut différer de la livraison.

  • Page 78: Maintenance

    Aucun changement de graisse ou regraissage ne sont requis. 24. SAV AUMA offre des prestations de service comme p.ex. la maintenance et la ré- vision des servomoteurs. Se référer aux pages suivantes pour les référen- ces des adresses, bureaux et agences, pages 83 ou 82).

  • Page 79: Certificat De Conformité Et Déclaration D'incorporation

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif 25. Certificat de conformité et déclaration d’incorporation...

  • Page 80: Certificat Type Test Ptb

    Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 AUMATIC ACExC 01.1 Non-Intrusif Instructions de service 26. Certificat type test PTB...
  • Page 81 Servomoteurs fraction de tour SGExC 05.1 – SGExC 12.1 Instructions de service AUMATIC ACExC 01.1 Non-Intrusif...

  • Page 82: Index

    Schémas de raccordement, rapports de contrôles et informations complé mentaires au sujet du servomoteur peuvent être téléchargés directement disponibles sur Internet : sur Internet : pour cela, il faut saisir le numéro de commande et le n° d'accusé de réception (cf. plaque signalétique). Site Internet : http://www.auma.com...
  • Page 83 PL-41-310 Dabrowa Górnicza BR-Sao Paulo HK- Tsuen Wan, Kowloon +48 32 261 56 68 Tel +55 11 8114-6463 +852 2493 7726 AUMA Riester GmbH & Co. KG +48 32 261 48 23 bitzco@uol.com.br +852 2416 3763 Plant Müllheim R.Ludzien@auma.com.pl joeip@perfectcontrols.com.hk DE-79373 Müllheim...
  • Page 84 GS 315 – GS 500 GF 160 – GF 250 Couple jusqu’à 32 000 Nm Couple jusqu’à 675 000 Nm AUMA France AUMA Riester GmbH & Co. KG 10-16 Rue Contantin Pecqueur P.O. Box 1362 Z.A.C. Les Châtaigniers III 79373 Müllheim, Germany 95157 Taverny Cédex...
