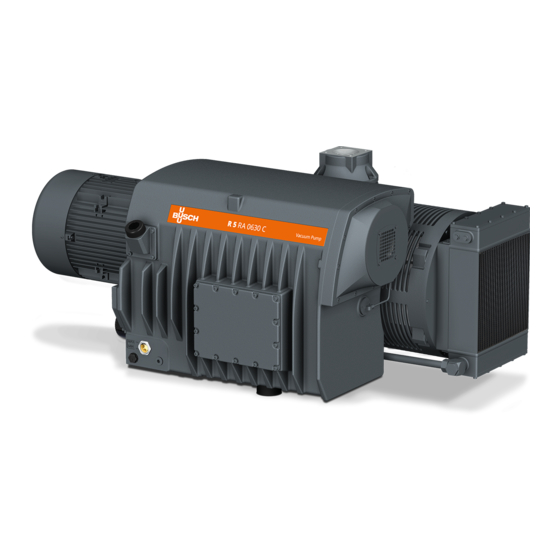

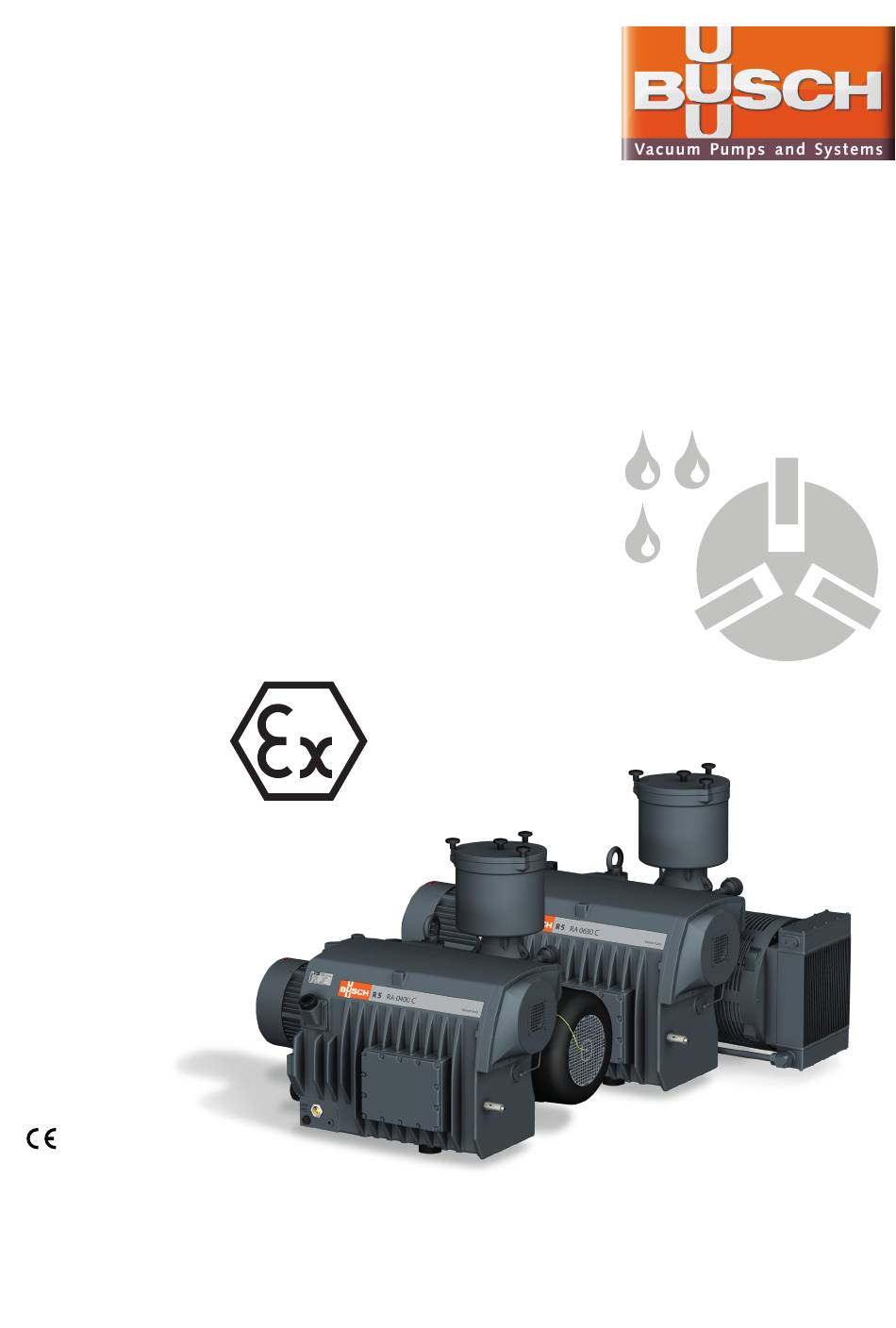

- Page 1 Pompes à vide à palettes lubrifiées RA 0400 C, RA 0502 C, RA 0630 C RC 0400 C, RC 0502 C, RC 0630 C Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870572240/-0008_fr / Traduction de la notice originale / Sous réserve de modification...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................4 2 Description du produit ....................5 2.1 Principe de fonctionnement .................. 6 2.2 Application ......................6 2.3 Unité de démarrage....................7 2.4 Accessoires ......................7 2.4.1 Soupape de lest d’air..................7 2.4.2 Filtre d’aspiration ..................7 2.4.3 Échangeur de chaleur eau-huile ..............7 2.4.4 Interrupteur de température ..............7... - Page 3 Table des matières 8 Révision ........................30 9 Mise hors service ......................30 9.1 Démontage et élimination ..................31 10 Pièces de rechange....................... 31 11 Résolution de problèmes ..................... 32 12 Données techniques..................... 34 13 Huile ..........................34 14 Déclaration UE de Conformité ..................36 0870572240_RA0400-0630C_Ex_-0008_IM_fr...
-
Page 4: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit RA 0400 C (60 Hz) / RA 0502 C TSA ou TS+0102 deux positions possibles RA 0630 C RA 0400 C / RA 0502 C ODP OSG TSA ou TS+0101 deux positions possibles RA 0400 C - RA 0630 C PSA ou LS-0201 et... -
Page 6: Principe De Fonctionnement
(NP). Consulter la rubrique Explication de la classification ATEX [► 9]. Si Busch a fourni la machine sans moteur ni accouplement, tenir compte des éléments suivants : •... -
Page 7: Unité De Démarrage
Description du produit | 2 2.3 Unité de démarrage La machine est livrée sans unité de démarrage. La commande de la machine doit être fournie au cours de l'installation. La machine peut être optionnellement équippée d'une unité de démarrage ou d'un va- riateur de fréquence. -
Page 8: Interrupteur De Pression
2 | Description du produit La machine doit être arrêtée lorsque le niveau d'huile est trop bas, ou lorsque l'huile at- teint une certaine température en fonction du type d'huile. Consulter la rubrique Huile [► 34]. 2.4.7 Interrupteur de pression L'interrupteur de pression contrôle la pression dans le séparateur d’huile. La machine doit être arrêtée lorsque le gaz atteint une certaine pression. -
Page 9: Explication De La Classification Atex
Description du produit | 2 2.5 Explication de la classification ATEX La classification ATEX est écrite sur la plaquette signalétique (NP) de la machine, voir l'exemple de marquage suivant : Groupe d'explosion à l'intérieure de la machine Température maximale des gaz à l'intérieure de la machine (T3=200°C) Catégorie d'appareils pour les gaz à... -
Page 10: Schéma Tuyauterie Et Instrumentation
2 | Description du produit ATEX TSA / PSA / ATEX ATEX ATEX Classification ATEX TS+0101 PS+0301 (i) II 2G IIB T3 / 3D 80°C X (o) II 2GD IIB 135°C(T4) X or 150°C(T3) X (i) II 2G IIB T3 X (o) II 2GD IIB 135°C(T4) X or 150°C(T3) X (i) II 2G IIB T3 X... -
Page 11: Transport
Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves! • Ne pas marcher, rester immobile ni travailler en dessous d'une charge en suspension. AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. -
Page 12: Stockage
4 | Stockage Stockage • Fermer toutes les ouvertures avec du ruban adhésif ou réutilisez les bouchons fournis à l’achat. Si la machine doit être stockée pendant plus de trois mois : • Emballer la machine d’un film protecteur anti-corrosion. •... -
Page 13: Conduites / Tuyaux De Raccordement
Raccordement d’eau de refroidissement (en option) [► 15]. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si des composants électriques supplémentaires non inclus dans la livraison doivent être ajoutés :... -
Page 14: Connexion D'aspiration
D'autres dimensions de connexions sont possibles pour des commandes spécifiques. Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne remonte dans le système de vide. 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. -
Page 15: Raccordement D'eau De Refroidissement (En Option)
Installation | 5 5.2.3 Raccordement d’eau de refroidissement (en option) Échangeur de chaleur huile-eau sans accessoires d’entrée (disponible pour toutes les classifications ATEX) Échangeur de chaleur huile-eau avec accessoires d’entrée (uniquement disponible pour les classifications ATEX C et D ) Arrivée d’eau de refroidissement Capteur de pression Sortie d’eau de refroidissement Vanne de dérivation d’eau... -
Page 16: Mise À La Terre
5 | Installation Différence de pression entre l'entrée et la ≥ 1 sortie d'eau • Pour limiter la maintenance et assurer une longue durée de vie à votre produit, nous recommandons d'utiliser une eau de refroidissement possédant certaines qualités : Dureté mg/l (ppm) < 90 Propriétés Propre et claire... -
Page 17: Remplissage D'huile
Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 34] et Huile [► 34]. Vérifier le niveau d’huile... -
Page 18: Montage De L'accouplement
à condition que le moteur soit admis et que la plage de vitesse ne soit pas dépasser ni être inférieur à la plage de vitesse autorisée (voir Données techniques [► 34]). Demandez conseil à votre représentant Busch. 18 / 40 0870572240_RA0400-0630C_Ex_-0008_IM_fr... -
Page 19: Schémas Électriques Pour Moteur Triphasé
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 20: Raccordement Électrique Des Dispositifs De Surveillance
• Inverser deux des fils du moteur. 5.7 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch autorise de configurer le système de contrôle avec un délai de temporisation de 2 secondes. NOTE Les accessoires ci-dessous sont considérés comme standard. -
Page 21: Schéma Électrique Du Capteur De Température
Installation | 5 5.7.2 Schéma électrique du capteur de température N° d'art. : 0651 563 753 (avec transmet- teur) Référence fournisseur : Wika TR31 Connecteur : M12x1, 4-pin Position du schéma tuyauterie et instru- 1 = Brun ; 3 = Bleu mentation : TSA+/0101 « temp. -
Page 22: Schéma Électrique De L'interrupteur De Niveau / Température
5 | Installation Signal d’avertissement : Signal d’alarme : (PSA+/0301) = 1,4* bar ► 18 mA (PSA+/0301) = 1,5* bar ► 19 mA warning trip *1400 hPa (mbar) abs. *1500 hPa (mbar) abs. 5.7.5 Schéma électrique de l'interrupteur de niveau / température N°... -
Page 23: Schéma Fonctionnel
Installation | 5 5.8 Schéma fonctionnel La sécurité de la machine dépend du séquencement des accessoires de contrôle selon l’organigramme suivant. Démarrage Niveau d’huile suffisant dans le séparateur d'huile ? Avertissement : Cat. 2(i) P < P alarme ? P < P avertissement ? Pression de gaz élevée ! Cat. -
Page 24: Mise En Service
6 | Mise en service Mise en service AVIS Cette machine est expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 17]. -
Page 25: Pompage Des Vapeurs Condensables
Maintenance | 7 6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : DÉBUT • Ouvrir la vanne d’admission... -
Page 26: Périodes De Maintenance
• Vérifier que la machine ne fuit pas; en cas Tous les mois de fuite, faire réparer la machine (contac- ter Busch). Si un filtre d’aspiration est installé : • Contrôler la cartouche du filtre d’aspira- tion et la remplacer si nécessaire. -
Page 27: Inspection Du Niveau D'huile
Maintenance | 7 • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service 7.2 Inspection du niveau d’huile • Arrêter la machine. - Page 28 7 | Maintenance Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 005 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 34] et Huile [► 34]. Vérifier le niveau d’huile...
-
Page 29: Changement Du Filtre D'échappement
8x filtre Clé Allen 6 mm d’échappement (EF) Retirer matière filtrante (FM) Clé Allen 6 mm Pièces de rechange d’origine Busch, Couple maximal admissible : 21 Nm 8x filtre d’échappement (EF) , n° d'art.: 0532 141 269 O-ring 1x matière filtrante (FM) n°... -
Page 30: Maintenance De L'accouplement
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la loi. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •... -
Page 31: Démontage Et Élimination
Consulter la rubrique Classification ATEX et accessoires associés [► 9] pour connaître la classification ATEX de la machine. Si d’autres pièces sont requises: • Contactez votre représentant Busch pour obtenir la liste détaillée des pièces de re- change. 0870572240_RA0400-0630C_Ex_-0008_IM_fr 31 / 40... -
Page 32: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 32 / 40 0870572240_RA0400-0630C_Ex_-0008_IM_fr... - Page 33 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 25]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870572240_RA0400-0630C_Ex_-0008_IM_fr 33 / 40...
-
Page 34: Données Techniques
12 | Données techniques 12 Données techniques RA 0400 C RA 0502 C RA 0630 C RC 0400 C RC 0502 C RC 0630 C Débit nominal (50Hz / 60Hz) m³/h 410 / 480 510 / 590 630 / 760 Pression finale hPa (mbar) abs. - Page 35 Huile | 13 Signal d'avertissement Température de l'huile [°C] Point de commutation / Signal d'alarme Température de l'huile [°C] Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). Valeurs de conversion du signal pour capteur de température Prévu pour N°...
-
Page 36: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 37 Notes...
