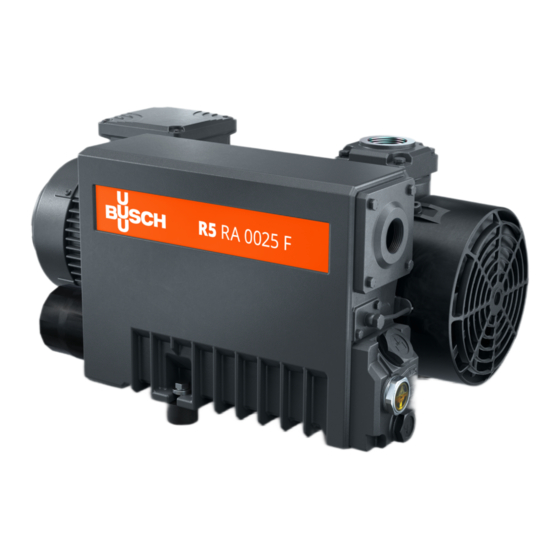

BUSCH R5 RA 0025 F Notice D'instructions

Pompes à vide à palettes lubrifiées
Masquer les pouces Voir aussi pour R5 RA 0025 F:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

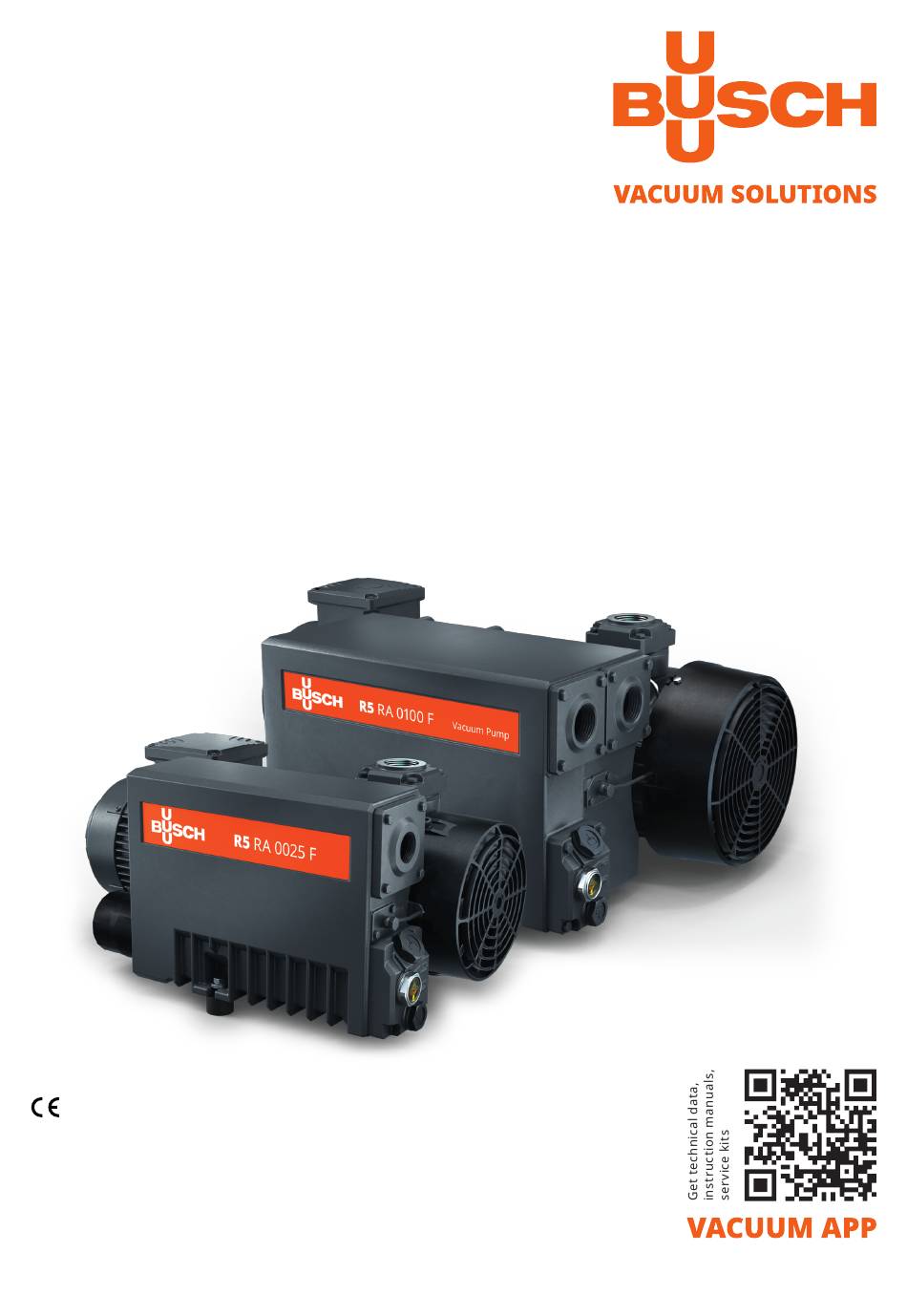

Notice d'instructions
R5
Pompes à vide à palettes lubrifiées
RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F
Busch Produktions GmbH
Schauinslandstraße 1, 79689 Maulburg
Allemagne
0870209168/-0003_fr / Traduction de la notice originale / Sous réserve de modification
15/09/2020

Publicité

Table des Matières
loading

Manuels Connexes pour BUSCH R5 RA 0025 F

Sommaire des Matières pour BUSCH R5 RA 0025 F

  • Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870209168/-0003_fr / Traduction de la notice originale / Sous réserve de modification...

  • Page 2: Table Des Matières

    Table des matières Table des matières 1 Sécurité ...........................3 2 Description du produit......................4 2.1 Principe de fonctionnement..................... 5 2.2 Application........................5 2.3 Unité de démarrage ......................6 2.4 Accessoires en option ..................... 6 2.4.1 Soupape de lest d’air.................... 6 2.4.2 Filtre d’aspiration ....................6 2.4.3 Interrupteur de niveau ..................

  • Page 3: Sécurité

    Sécurité | 1 Sécurité Avant de manipuler la machine, il est indispensable de lire et comprendre ce manuel d’instruction. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement ce manuel avant utilisation, et le conserver pour consultation ulté- rieure.

  • Page 4: Description Du Produit

    2 | Description du produit Description du produit Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique Bouchon de vidange d’huile Filtre à huile Anneau de levage Ventilateur axial Soupape de lest d’air Séparateur d’huile...

  • Page 5: Principe De Fonctionnement

    La machine est conçue pour une installation intérieure ; en cas d'installation exté- rieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 25]. Version avec vanne à flotteur (standard) : La machine est adaptée pour un fonctionnement en continu.

  • Page 6: Unité De Démarrage

    2 | Description du produit 2.3 Unité de démarrage La machine est livrée sans commande de démarrage. La commande de la machine doit être fournie lors de l'installation. La machine peut être équipée d'un démarreur progressif. 2.4 Accessoires en option 2.4.1 Soupape de lest d’air La vanne de lest de gaz permet de mélanger le gaz de processus avec une quantité...

  • Page 7: Transport

    Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! • Ne pas marcher, rester immobile ni travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! •...

  • Page 8: Stockage

    • S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien fixés. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite.

  • Page 9: Conduites / Tuyaux De Raccordement

    Si la longueur des conduites de raccordement est très importante, il est conseillé d’uti- liser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d'aspiration AVIS Pénétration de corps étrangers ou de liquides.

  • Page 10: Remplissage D'huile

    Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recom- mandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 25] et Huile [► 25]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile...

  • Page 11: Raccordement Électrique

    • Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ;...

  • Page 12: Schémas Électriques Pour Moteur Triphasé

    5 | Installation 5.4.2 Schémas électriques pour moteur triphasé AVIS Mauvais sens de rotation Risque d’endommager la machine ! • Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé- truire la machine ! Avant de la démarrer, s’assurer que la machine fonctionne dans le bon sens.

  • Page 13: Raccordement Électrique Des Dispositifs De Surveillance

    5.5 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.5.1 Schéma électrique de l’interrupteur de niveau (en option) Réf. : 0652 203 669...

  • Page 14: Mise En Service

    6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut la détruire ! • Avant sa mise en service, la machine doit être remplie d'huile, voir Remplissage d'huile [► 10].

  • Page 15: Pompage Des Vapeurs Condensables

    Mise en service | 6 6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •...

  • Page 16: Maintenance

    Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. • Éteindre et verrouiller la machine afin d’éviter un démarrage accidentel. • Ventiler les conduites raccordées à la pression atmosphérique.

  • Page 17: Périodes De Maintenance

    Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile minérale, contacter le service après-vente Busch 7.2 Inspection du niveau d'huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile.

  • Page 18: Changement De L'huile Et Du Filtre À Huile

    Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recom- mandé par Busch. 1x joint torique, n° d'art.: Bac de récupération 0486 000 505 18 / 28...
  • Page 19 Maintenance | 7 Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 002 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 25] et Huile [► 25]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile...

  • Page 20: Changement Du Filtre D'échappement

    RA 0025/0040 F: 1x filtre d’échappement (EF) Clé de 10 mm RA 0063/0100 F: 2x filtre d’échappement (EF) Pièces de rechange d’origine Busch RA 0025/0040 F: 1x filtre d’échappement (EF) RA 0063/0100 F: 2x filtre d’échappement (EF) n° d'art.: 0532 140 157 O-ring Clé...

  • Page 21: Révision

    • Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Déclaration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamina- tion" dûment remplie et signée formulaire téléchargeable sur le site w ww.buschvacuum.com).

  • Page 22: Pièces De Rechange

    Risque de défaillance prématurée ! Perte d’efficacité ! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour assurer le bon fonctionnement de la machine et pou- voir bénéficier de la garantie. Kit de pièces de re- Description N°...

  • Page 23: Résolution De Problèmes

    • Remplacer la cartouche piration (facultative) est par- du filtre d’aspiration. tiellement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). La machine fonctionne très Couplage usé (CPL). • Remplacer le couplage bruyamment. (CPL). Palettes coincées.
  • Page 24 • Modifier le mode de fonc- tionnement (voir Pom- page des vapeurs condensables [► 15]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de ré- solution de problèmes, contacter votre représentant Busch. 24 / 28 0870209168_RA0025-0100F_-0003_IM_fr...

  • Page 25: Données Techniques

    En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consul- ter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP).

  • Page 26: Déclaration Ue De Conformité

    Cette Déclaration de conformité ainsi que la marque CE apposée sur la plaque signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
  • Page 27 Notes...
  • Page 28 Chile Israel Portugal United Arab Emirates info@busch.cl service_sales@busch.co.il busch@busch.pt sales@busch.ae China Italy Romania United Kingdom info@busch-china.com info@busch.it office@buschromania.ro sales@busch.co.uk Colombia Japan Russia info@buschvacuum.co info@busch.co.jp info@busch.ru info@buschusa.com Czech Republic Korea Singapore info@buschvacuum.cz busch@busch.co.kr sales@busch.com.sg www.buschvacuum.com 0870209168/-0003_fr / © Busch Produktions GmbH...

Ce manuel est également adapté pour:

R5 ra 0040 fR5 ra 0063 fR5 ra 0100 f
