Exigences relatives à la tuyauterie d'évent/combustion (tailles d'unité 130–310)
REMARQUE : Les exigences minimales/maximales pour la longueur du tuyau d'évent qui s'étend
à l'extérieur sont différentes pour les terminaux d'évacuation horizontaux et verticaux (voir sec-
tion
Connexions de
ventilation).
• Tuyau de ventilation : tuyau PVC ou CPVC annexe 40—au Canada, tous les tuyaux de ventilation en PVC doivent
être approuvés conformément à la norme ULC-636 .
• Exigences relatives à la taille de la tuyauterie de ventilation : de l'appareil de chauffage à l'extrémité terminal
de l'évent vertical ou horizontal (reportez-vous au
• Dégagement du tuyau de ventilation : n'installez pas le tuyau de ventilation à proximité de conduites de vapeur
haute température, de radiateurs ou d'autres sources de chaleur .
• Exigences de dimensions de la tuyauterie d'air de combustion : de l'appareil de chauffage au boîtier adaptateur
concentrique et du boîtier adaptateur concentrique à l'extérieur (reportez-vous au
• Tuyau d'entrée d'air de combustion : un tuyau galvanisé à simple paroi scellé est recommandé .
• Raccords du drain de condensat : pendant le fonctionnement, du condensat est produit à la fois dans l'appareil
de chauffage et dans le système de ventilation . Par conséquent, l'installation nécessite une vidange de condensat
provenant de l'échangeur thermique secondaire et du tuyau de ventilation . Pour garantir la sécurité de l'appareil de
chauffage, chaque vidange de condensat doit comporter un siphon de purge . Installez les vidanges de condensat
conformément à la section
• Sortie de l'aérateur et entrée d'air de combustion : situées à l'arrière de l'appareil de chauffage (voir
INTERRUPTEUR
DE DÉCONNEXION
RACCORDEMENT
GAZ
COLLIER DE TUYAU
D'AIR DE COMBUSTION
A
B
BORNIER

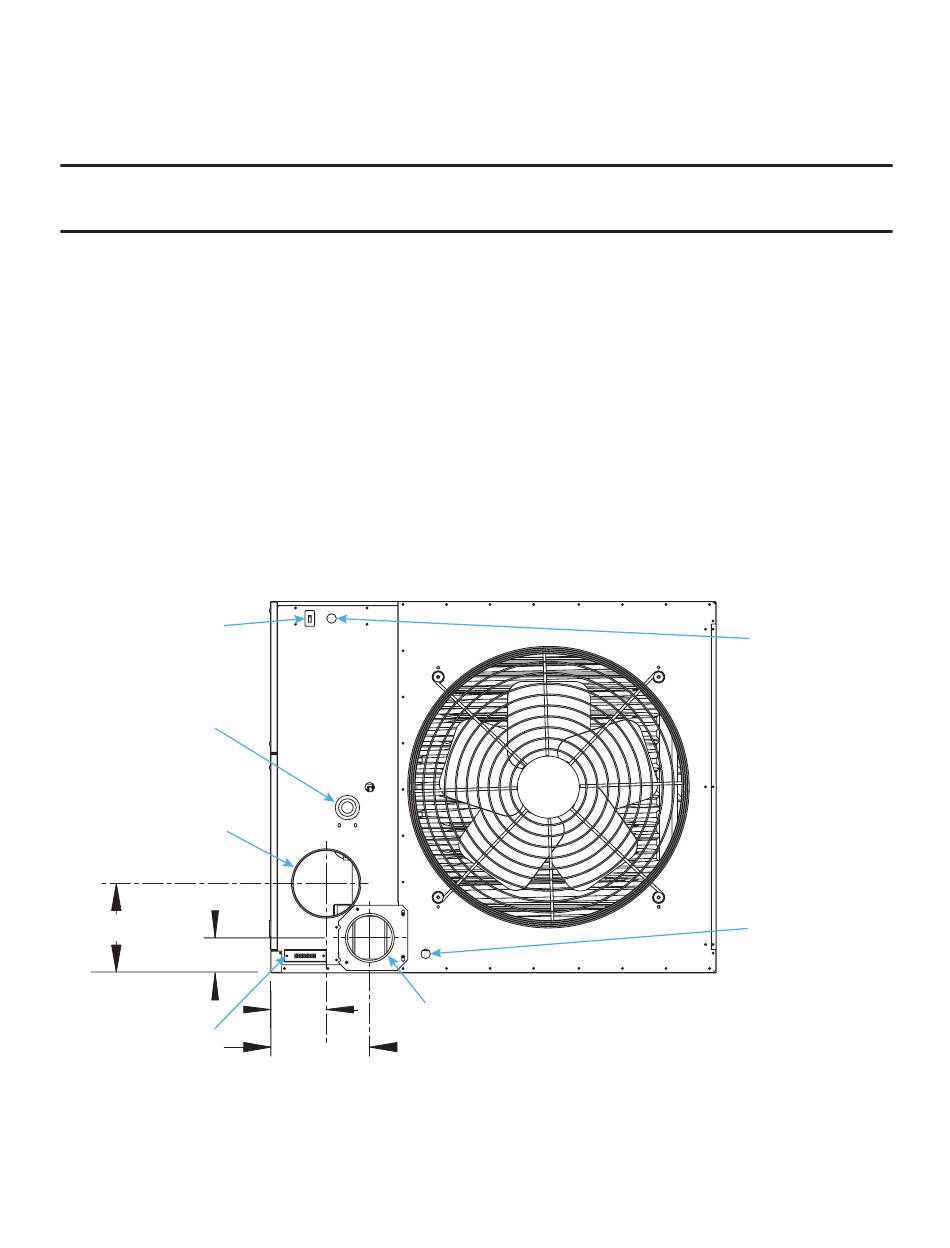

Figure 5. Connexions à l'arrière de l'unité—tailles d'unité 130–310 (reportez-vous au
14
Tableau
Installation du drain de
C
TUYAU D'ÉVENT
D
9) .
condensat .
Tableau
10) .
Figure
ENTRÉE DE
TENSION DE LIGNE
ÉVACUATION
DES CONDENSATS
Tableau
11)
