Suspension de l'appareil de chauffage
• Avant de suspendre l'appareil de chauffage, assurez-vous que la structure de montage choisie
a une capacité de charge suffisante pour supporter le poids de l'appareil (se référer à la section
Poids).
• Cet appareil de chauffage doit être de niveau pour fonctionner correctement. NE placez et n'ajoutez
PAS de poids supplémentaire sur un appareil de chauffage suspendu.
• Avant de soulever l'appareil de chauffage, assurez-vous qu'aucune des vis utilisées pour retenir
les ferrures d'expédition n'a été réinstallée dans le boîtier.
• Lorsque l'appareil de chauffage est soulevé pour la suspension, supportez-le par le dessous avec
du contreplaqué ou un autre matériau positionné correctement. Si le fond de l'appareil n'était
pas supporté, des dommages pourraient survenir.
L'appareil de chauffage est conçu pour une suspension à quatre points par l'une des méthodes suivantes :
1 . Suspension de l'appareil de chauffage à l'aide de tiges filetées de 3/8 po fournies sur le chantier (voir
DÉTAIL A) :
a . Une retenue d'écrou filetée de 3/8-16 se trouve à chacun des points de suspension .
b . Poser un écrou de 3/8 pouce et une rondelle pour bloquer l'appareil de chauffage sur la tige filetée à chaque
point de suspension . S'assurer que la tige filetée ne dépasse pas dans l'appareil de chauffage de plus de 1/2
pouce (13 mm) . La longueur maximum recommandée pour la tige est de 6 pieds (1 .8 mètres) .
2 . Utilisation de connecteurs pivotants pour suspendre l'appareil de chauffage aux tuyaux de 1 pouce (voir
7, DÉTAIL B) :
a . Lock threaded swivel connectors (option CK10) to heater at 3/8-16 threaded nut retainers .
b . Swivel connectors are threaded to suspend heater from 1-inch pipe .
ÉCROU ET
RONDELLE
DÉTAIL A
Suspension de l'appareil de chauffage avec embout d'abaissement
Les trousses d'embout d'abaissement (option CD2, CD3 ou CD4) requièrent une suspension à quatre points . Pour
l'installation, veuillez suivre les directives fournies avec la trousse .
Raccordements de tuyauterie
Pression d'alimentation de gaz
Cet appareil est équipé pour une pression d'alimentation en gaz maximum de 1/2 lb/po
18
INSTALLATION—SUITE
⚠ AVERTISSEMENT ⚠
⚠ MISE EN GARDE ⚠
TIGE FILETÉE

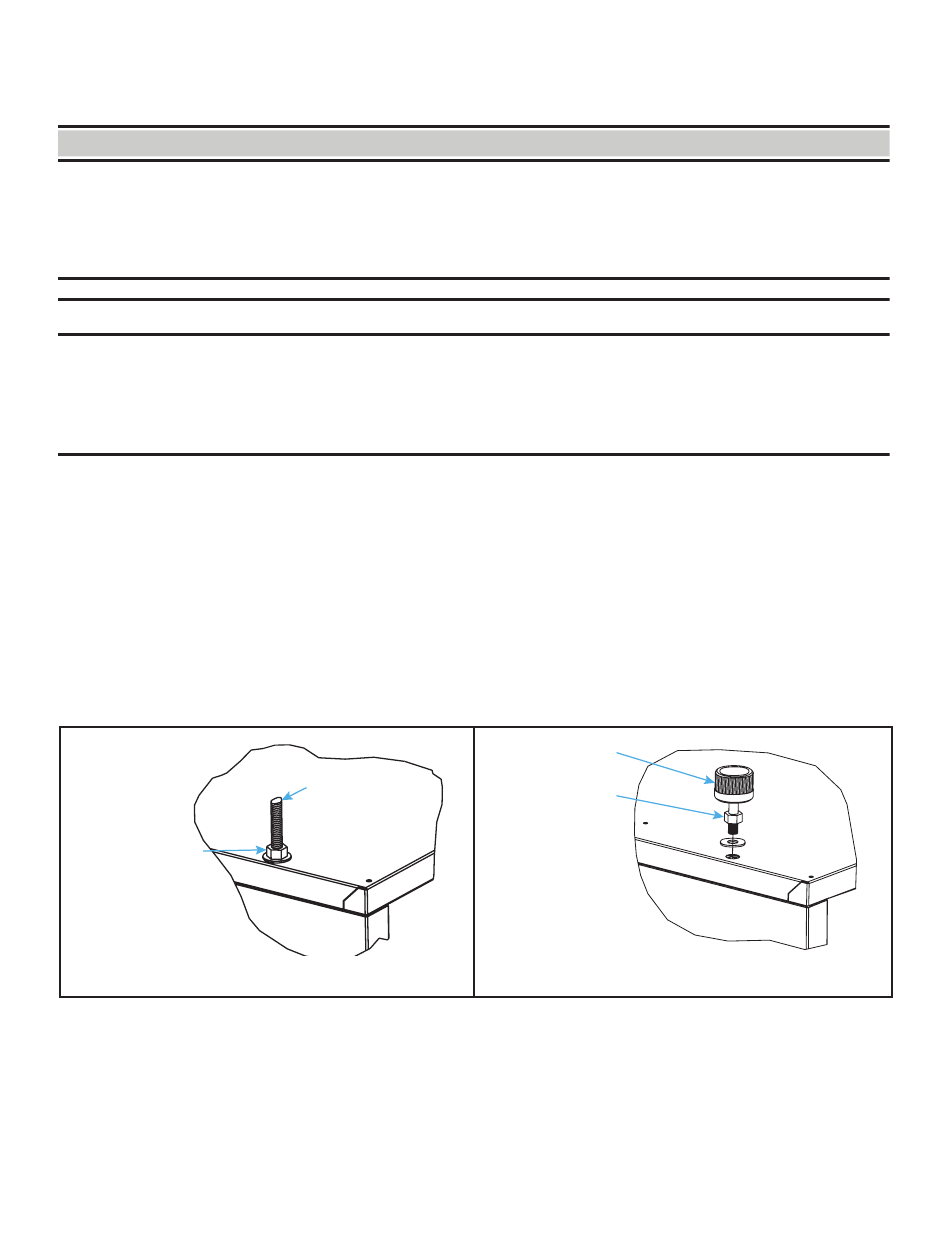

Figure 7. Suspension de l'appareil de chauffage
CONNECTEUR
PIVOTANT
RETENUE D'ECROU
DÉTAIL B
Figure
Figure
, 3 .5 kPa ou 14 po CE .
2
UEZ-IOM-FR (11-22) 1041289-E
7,
