a . Reportez-vous à la
Déterminer la longueur comme suit : 1) commencer par au moins 6 pouces (152 mm) en dessous du boîtier
adaptateur concentrique pour la connexion au coupleur, 2) plus 152 pouces (6 mm) dans le boîtier, 3) plus la
longueur du tuyau d'air de combustion, 4) plus au moins 23 pouces (584 mm) au-delà du haut du tuyau d'air
de combustion—le total correspond à la longueur minimale de la section du tuyau de ventilation .
REMARQUE : Un tuyau de ventilation plus long peut être nécessaire.
b . Assurez-vous que le tuyau de ventilation est orienté dans la bonne direction et glissez le bout du tuyau à
travers le boîtier et dans le tuyau d'air de combustion . Positionnez le tuyau de ventilation selon les longueurs
déterminées ci-dessus .
c . Assurez-vous que la bague en silicone est placée correctement et connectez le tuyau de ventilation du terminal
à la conduite du tuyau de ventilation .
d . Vérifiez à nouveau l'anneau en silicone pour vous assurer qu'il est toujours correctement installé .
7 . Installez le tuyau intérieur d'air de combustion :
a . Fixez le tuyau d'air de combustion à paroi simple sur le collet du boîtier adaptateur concentrique à l'aide de
vis à tôle fournies sur le chantier .
b . Scellez les joints des tuyaux au moyen d'un ruban ou d'un scellant .
8 . Installez l'entrée d'air de combustion extérieure, le collier de pluie, l'écran pare-oiseaux et le solin fourni sur le
chantier (voir Figure 15) :
a . Glissez l'entrée d'air de combustion par-dessus le tuyau d'évacuation et fixez le collet sur le tuyau d'air de
combustion à l'aide de vis à tôle .
b . Scellez les joints des tuyaux au moyen d'un ruban ou d'un scellant .
c . Pour éviter toute fuite d'eau de pluie, faites glisser le collier de pluie sur l'extrémité du tuyau de ventilation de
4 pouces et enfoncez-le jusqu'à ce qu'il affleure au-dessus de l'entrée d'air de combustion . Ne pas peindre
ni utiliser de produits à base de pétrole sur le collier de pluie (vous pouvez utiliser un produit d'étanchéité à
base de silicone) .
d . Installez la protection d'oiseau et fixez-la à l'aide des deux vis à tôle fournies .
e . Posez un solin (fourni sur le chantier) sur le tuyau d'air de combustion, à l'extérieur .

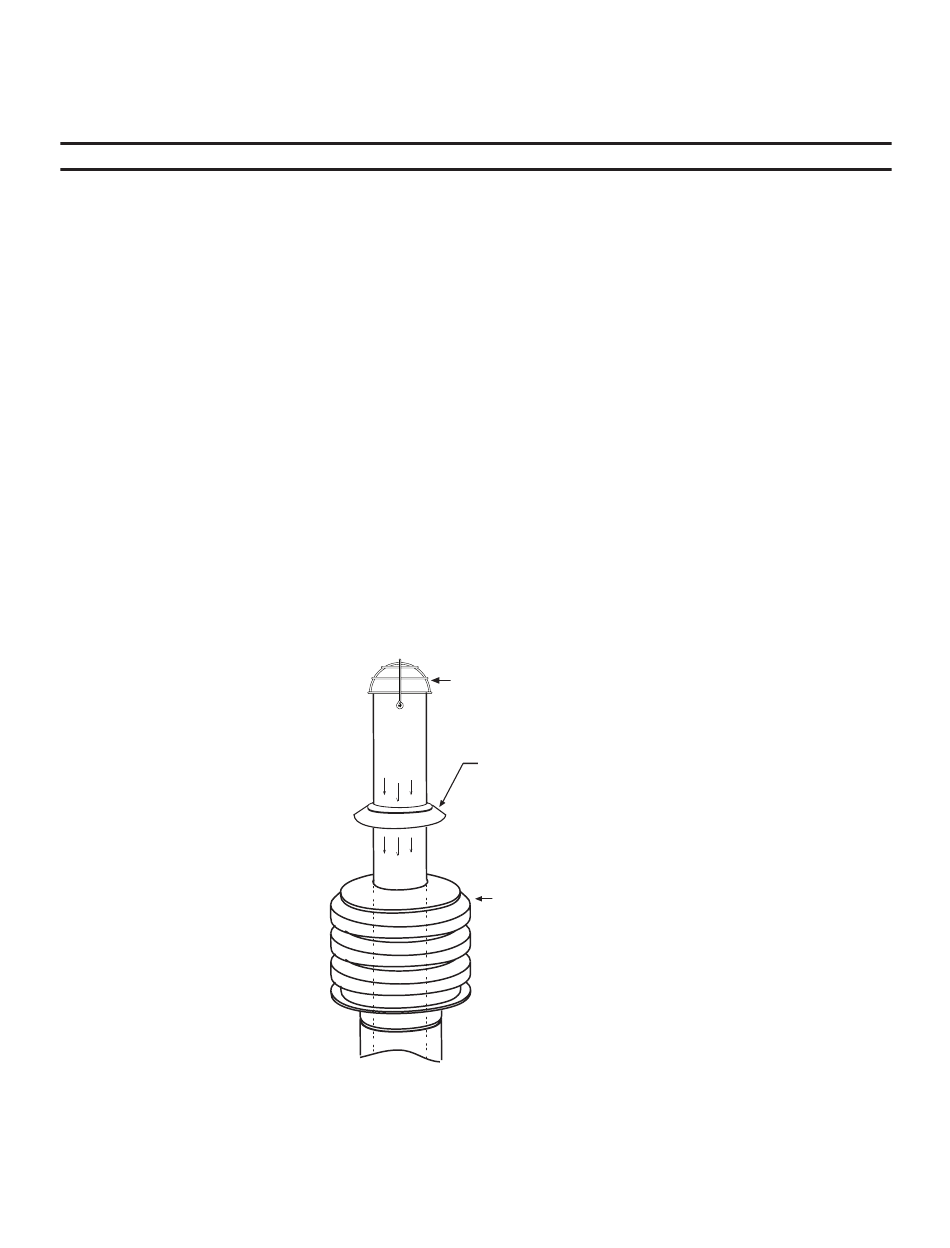

Figure 15. Entrée d'air de combustion, collier anti-pluie et pare-oiseaux
9 . Vérifiez la conformité avec la
EN AIR DE VENTILATION ET DE COMBUSTION
UEZ-IOM-FR (11-22) 1041289-E
Figure 14
pour déterminer la longueur requise de la section continue du tuyau d'évent .
Figure 13
et avec toutes les spécifications répertoriées dans la section
ÉCRAN D'OISEAU
COL DE PLUIE
ENTRÉE D'AIR DE
COMBUSTION
Danger du chlore .
et
EXIGENCES
