5 . Réinstallez l'ensemble du brûleur (voir
a . Installez le module de brûleur et le collecteur de gaz et fixez le collecteur de gaz au boîtier du brûleur à l'aide
des vis retirées à l'étape 3 .
b . Rebranchez les fils dans la valve de gaz combinée, le capteur de flamme et commutateur de retour de flamme .
c . Reconnecter le circuit de gaz .
d . Installez le panneau d'accès .
e . Rebranchez l'alimentation de gaz dans le joint à l'extérieur du boîtier .
f . Vérifiez l'étanchéité du branchement en appliquant une solution de détection de fuites . En cas de détection
de fuites, serrez les raccordements . Si le serrage des raccordements ne corrige pas la fuite, remplacez la ou
les pièces .
6 . Rétablissez l'approvisionnement en gaz et l'alimentation électrique .
7 . Vérifiez le bon fonctionnement .
Entretien du brûleur (tailles d'unité 130–310)
REMARQUE : L'appareil est doté d'un brûleur TCORE2®.
Inspectez visuellement le compartiment du brûleur (voir
sière ou de charpie, nettoyez le compartiment, puis démontez et nettoyez le brûleur comme suit :

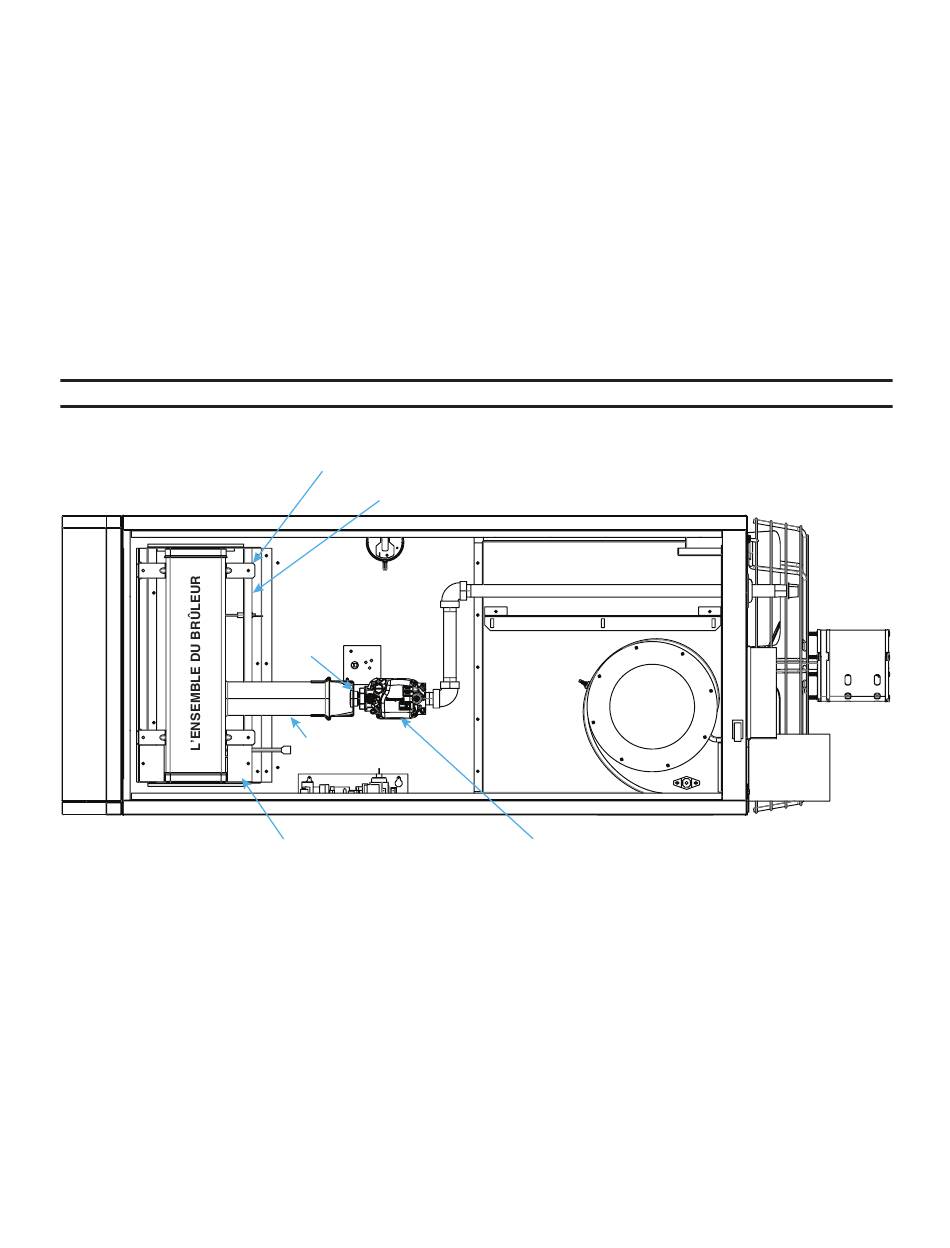

Figure 31. Compartiment du brûleur—tailles d'unité 130–310
1 . Coupez l'alimentation de gaz et l'alimentation électrique :
a . Fermez l'alimentation de gaz en amont du joint sur le boîtier extérieur de la valve à commande manuelle .
b . Éteignez la source d'alimentation électrique .
c . Débranchez l'alimentation au joint à l'extérieur du boîtier .
UEZ-IOM-FR (11-22) 1041289-E
Figure
30) :
SUPPORT DU CORPS DU BRÛLEUR
DÉFLECTEUR SECONDAIRE
L'ÉCROU DE BLOCAGE
DE L'ADAPTATEUR
D'ORIFICE
TUBE DE VENTURI
REGISTRE SECONDAIRE
Figure
31) . S'il y a une accumulation de saleté, de pous-
VALVE DE GAZ COMBINÉE
