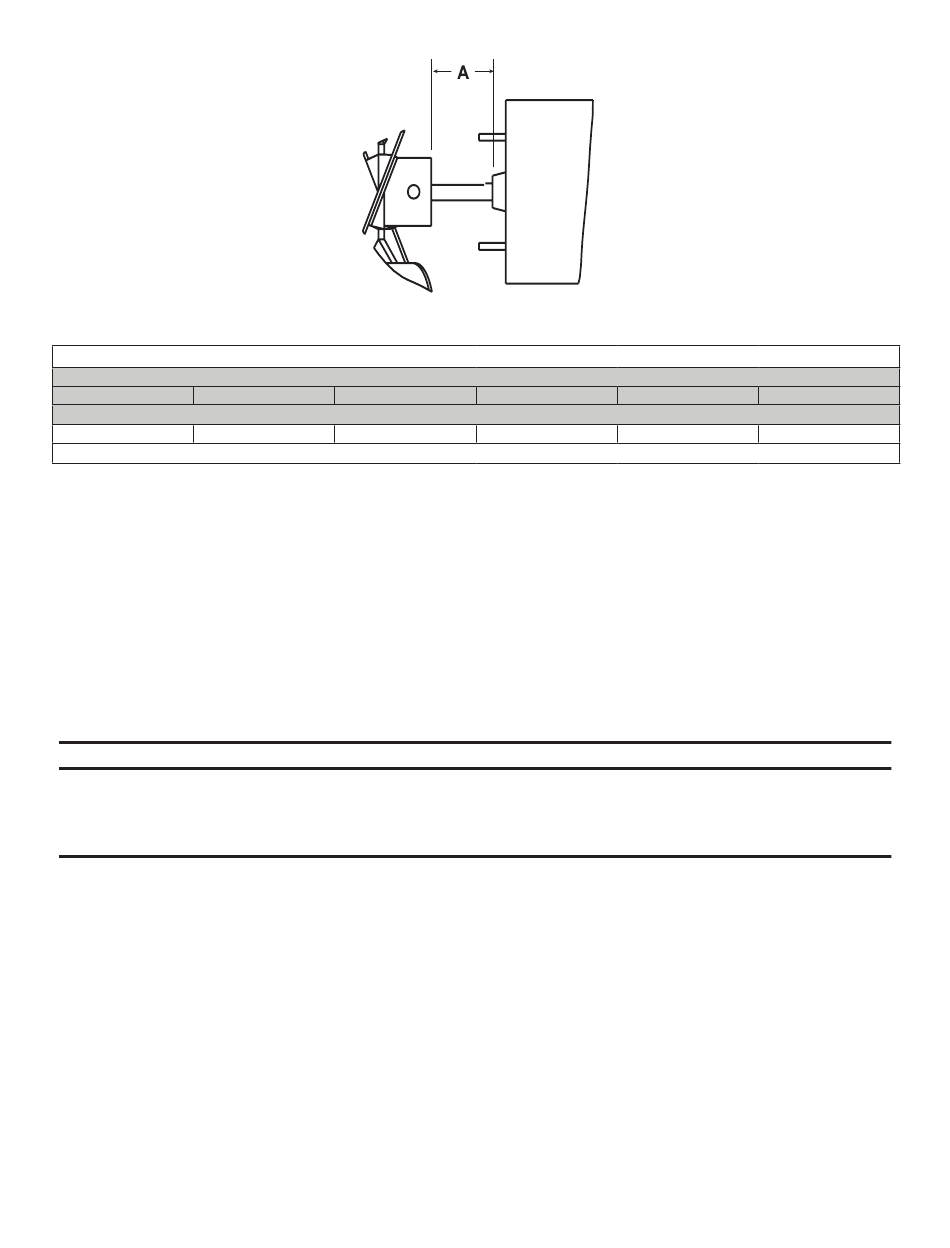

Figure 33. Positionnement de la roue du ventilateur (reportez-vous au
055
1-1/4 (32)
2-5/16 (59)
*
Voir
Figure
33 .
7 . Reconnectez les fils de moteur de ventilateur correspondant au schéma de câblage .
8 . Installez le panneau d'accès .
9 . Positionnez l'ensemble sur l'appareil de chauffage et fixez la grille du ventilateur .
10 . Tournez la roue du ventilateur pour confirmer que le dégagement est adéquat . Si un ajustement est requis,
desserrez les vis de montage, repositionnez la grille du ventilateur et serrez les vis . Répétez jusqu'à ce que
l'ensemble soit positionné correctement .
11 . Remettez l'alimentation électrique de l'appareil de chauffage et ouvrez l'alimentation de gaz .
12 . Suivez les instructions d'allumage données sur la plaque pour allumer l'appareil de chauffage .
13 . Vérifiez le bon fonctionnement de chauffage .
Entretien du moteur de ventilation et de l'ensemble de roue
• Les roulements du moteur de l'aérateur ont une lubrification permanente.
• Gardez toutes les pièces de fixation pour les réutiliser au moment du remontage et de l'installation
des pièces de rechange.
Retirez la saleté et la graisse du logement du moteur de l'aérateur, du boîtier de l'aérateur, robinet sensible à la
pression et de la roue de l'aérateur . Remplacez le moteur de l'aérateur et l'ensemble de la roue comme suit :
1 . Éteignez la source d'alimentation en gaz puis coupez l'alimentation électrique .
2 . Enlevez le panneau d'accès de la commande/du brûleur .
3 . Pour les appareils des formats 055, 085 et 110, retirez les vis existantes qui fixent le module moteur et roue
existant, desserrez le collier d'évent et déposez le module moteur et roue existant . Installez le module moteur et
roue de rechange et fixez-le à l'aide des vis existantes .
4 . Pour les tailles d'unité 130–310 :
a . Débranchez les trois fils du moteur de l'aérateur de la commande DIS, les fils du condensateur sur le
condensateur (s'il y a lieu) et la vis de prise de terre (située sur le panneau de commande) .
b . Tout en tenant le moteur de l'aérateur, retirez les six vis qui fixent la plaque de montage du moteur de l'aérateur
sur le boîtier de l'aérateur . Retirez le moteur et l'ensemble de la roue de l'appareil de chauffage .
c . Réassemblez avec un moteur d'aérateur et une roue de remplacement . Assurez-vous que la roue de l'aérateur
est positionnée correctement sur l'arbre (voir
UEZ-IOM-FR (11-22) 1041289-E
PALE DE
VENTILATEUR
Tableau 26. Positionnement de la roue du ventilateur
Taille de l'unité
085
110
Dimension A (pouces (mm))
2-3/8 (60)
REMARQUES :
MOTEUR DE
VENTILATEUR
130, 180
*
1-5/8 (67)
Figure
34) .
Tableau
26)
260
310
2 (51)
1-7/8 (48)
57
