Régler la pression
gaz au brûleur

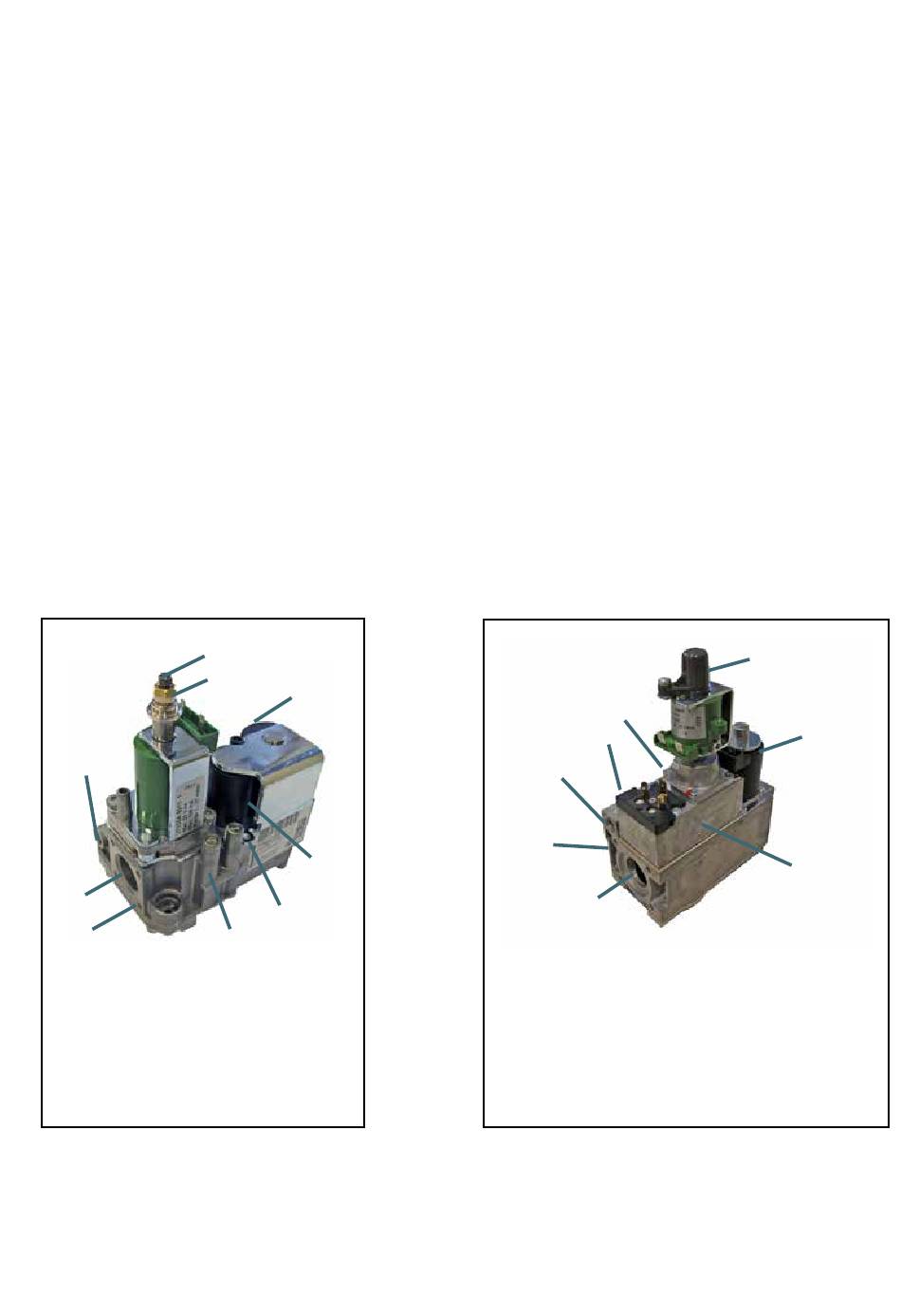

Figure 9: Vanne de gaz types 015-4E → 043-4E
2b
2a
6
7
8
1) Bobine de vanne EV1
2a) Régulateur feu bas
2b) Régulateur feu haut
3) Point de mesure pression d'entrée
4) Point de mesure pression sortie
5) Bobine de vanne EV2
6) Sortie veilleuse
7) Sortie vanne gaz
8) Trous (M5 fixation brides
Avant l'expédition, la pression au brûleur est réglée selon les spécifications de la
commande (qui sont aussi mentionnées sur la plaque signalétique). Si la pression
locale et la nature du gaz correspondent au réglage de l'appareil, la pression de
travail ne doit pas être modifiée. Suivre la procédure suivante pour contrôler la
pression de gaz.
* Vérifier que le gaz utilisé et sa catégorie soit conforme aux données indiquées
sur la plaque signalétique de l'aérotherme.
* Placer le thermostat d'ambiance sur la position la plus basse.
* Enlever la vis du point de mesure pression de gaz de la vanne de gaz. Ensuite
connecter un manomètre au point de mesure (voir les figures 10a et 10b).
* Placer le thermostat sur la position 'on' (le réglage doit être supérieur à la tem-
pérature ambiante) de sorte que l'appareil commence à fonctionner.
* Lire la pression de gaz obtenue sur le manomètre et comparer avec ce qui est
indiqué sur la plaque signalétique.
* Si nécessaire (seulement pour des raccordements au gaz naturel G20 ou G25),
modifier le réglage de la pression de gaz (non autorisé en Belgique). Enlever
la protection de la vis de réglage. Tourner la vis de réglage dans le sens anti-
horlogique pour réduire la pression de gaz ou dans le sens horlogique pour
l'augmenter (voir la figures 10a et 10b).
* Placer le thermostat d'ambiance sur la position la plus basse pour éteindre le
brûleur. Remonter la vis du point de mesure de la pression de gaz. Maintenant
que le brûleur principal est éteint, vérifier l'étanchéité avec une solution savo-
neuse. Régler le thermostat d'ambiance à la température désirée.
1
5
3
4
Figure 10 : Vanne de gaz type 050-4E → 064-4E
3
4
6
8
7
1) Bobine de vanne EV1
2a) Régulateur feu bas
2b) Régulateur feu haut
3) Point de mesure pression d'entrée (non visible)
4) Point de mesure pression sortie (non visible)
5) Bobine de vanne EV2
6) Sortie veilleuse
7) Sortie vanne gaz
8) Trous (M5 fixation brides
I-UDSBD-FR (02-19) PN1024403R2, page 25
2a/2b
1
5
