MODÈLE
Ferrure d'évacuation
fournie sur le chantier

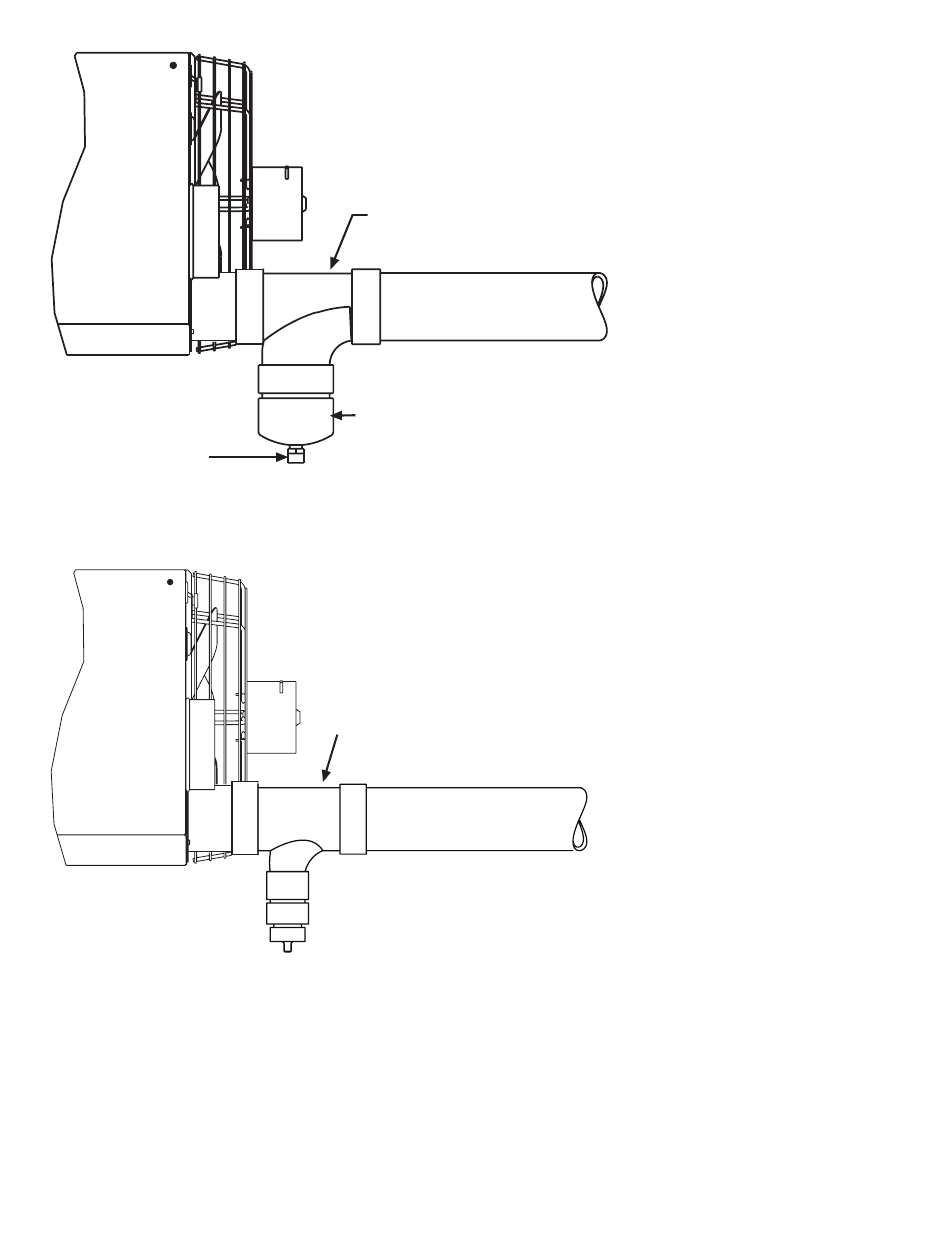

Figure 22. Installation du drain de condensat dans une ventilation verticale ou horizontale
MODÈLE
Figure 23. Installation du drain de condensat dans une ventilation verticale ou horizontale
Installation du drain de condensat de l'échangeur de chaleur
Installez le siphon de vidange de condensat d'échangeur de chaleur conformément à toutes les exigences de
tuyauterie répertoriées dans ce manuel et à la
instructions d'installation des échangeurs de chaleur de remplacement, reportez-vous au manuel des pièces de
rechange indiqué dans le
UEZ-IOM-FR (11-22) 1041289-E
Fixez un té en PVC fourni par l'installateur
sur la sortie du tuyau de ventilation de 4 po.
Un capuchon en PVC de 4 po est inclus dans la trousse d'air de
ventilation / combustion (Option CC2 ou CC6). Le capuchon est
perforé et taraudé pour un conduit d'évacuation des condensats de
½ po NPT fourni sur le chantier.
(installations aux US uniquement)
Fixez un té en PVC fourni par l'installateur sur la sortie
du tuyau de ventilation de 4 po
Ferrures fournies sur le
chantier (au besoin, pour
conduit d'évacuation des
condensats de ½ po ou plus)
(installation aux US ou au Canada)
Figure
Tableau
1 .
La ventilation peut être équilibrée
à l'horizontale ou à la verticale –
inclinez les conduits légèrement vers
le bas à l'horizontale, en direction
de l'ouverture d'évacuation des
condensats sur l'appareil de chauffage.
La ventilation peut être équilibrée
à l'horizontale ou à la verticale –
inclinez les conduits légèrement
vers le bas à l'horizontale,
en direction de l'ouverture d'
évacuation des condensats
sur l'appareil de chauffage
19 . Pour les composants de la trousse de vidange et les
35
