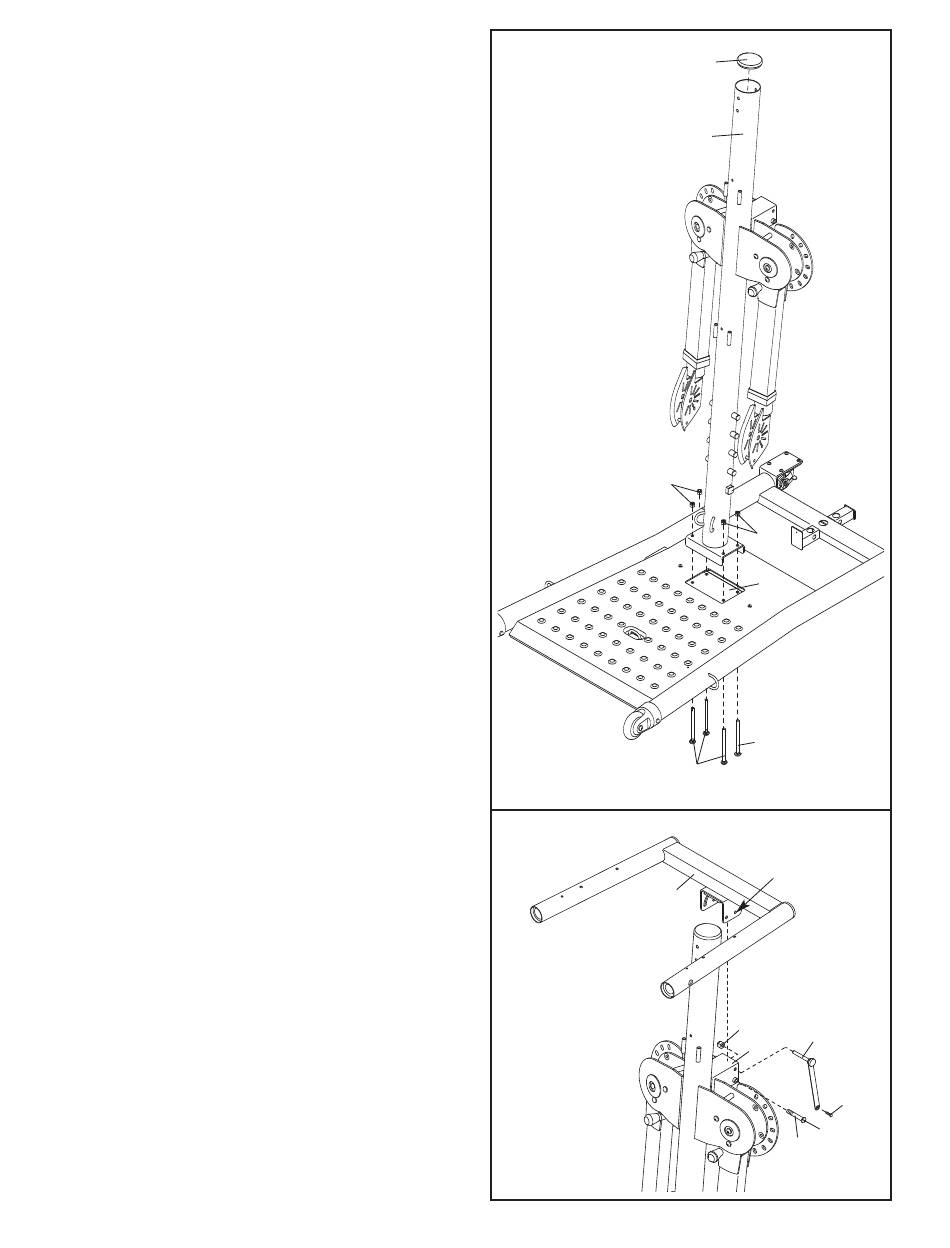

3. Enfoncez l'Embout Rond de 89mm (39) dans le
Montant (3).
Enfoncez quatre Boulons de Carrosserie de M10
x 55mm (83) dans la Base (1). Remarque : il
sera peut-être utile de placer du ruban adhésif
sur la tête des boulons pour les maintenir en
place. Attachez le Montant (3) à la Base à l'aide
de quatre Boulons et quatre Écrous de
Verrouillage en Nylon de M10 (108). Ne serrez
pas encore l'Écrou de Verrouillage en Nylon.
4. Remarque : les pièces utilisées lors des
étapes 7, 13 et 14 peuvent être pré-assem-
blées. Si le Câble du Bras de Presse (non-
illustré) est pré-attaché, assurez-vous qu'il
passe au-dessus du Bras d'Abaissement (5) à
la fin de cette étape.
Lubrifiez le Boulon de M10 x 115mm (84). Attachez
le Bras d'Abaissement (5) au Montant (3) à l'aide
du Boulon et d'un Écrou de Verrouillage en Nylon
de M10 (108). Assurez-vous que le Boulon est
inséré dans le trou indiqué sur le Bras
d'Abaissement. Ne serrez pas trop l'Écrou de
Verrouillage en Nylon ; le Bras d'Abaissement
doit pouvoir pivoter facilement.
Attachez le Goupille du Bras d'Abaissement (53)
sur le Bras d'Abaissement (5) à l'aide d'une Vis
Auto-Taraudeuse de M4 x 13mm (112). Enfoncez
la Goupille dans le Bras d'Abaissement et le
Montant (3).
3
108
4
6
39
3
108
1
83
83
Trou
5
108
53
3
112
84 Graisse
