ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Roue arrière
Dépose de la roue arrière
AVERTISSEMENT
G
Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.
G
Caler solidement la moto pour
qu'elle ne puisse se renverser.

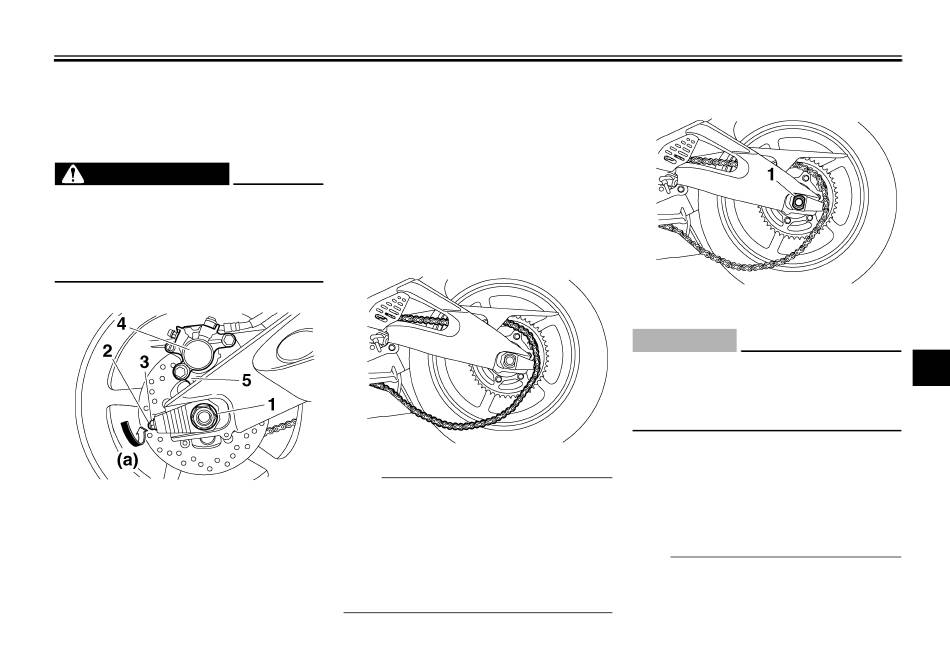

1. Desserrer l'écrou d'axe.
1. Écrou d'axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Étrier de frein
5. Support d'étrier de frein
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-37.
FAU25080
3. Enlever l'écrou d'axe.
4. Desserrer le contre-écrou situé de part
et d'autre du bras oscillant.
FAU44950
5. Tourner les vis de réglage de la ten-
sion de la chaîne de transmission dans
FWA10820
le sens (a) jusqu'à ce que la chaîne
soit suffisamment desserrée et puisse
être démontée de la couronne arrière,
puis repousser la roue vers l'avant.
6. Retirer la chaîne de transmission de la
couronne arrière.
N.B.:
G
Si l'on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d'abord l'axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.
G
La chaîne de transmission est indé-
montable.
7. Maintenir la roue et le support d'étrier
1. Axe de roue
ATTENTION:
Ne pas actionner le frein après la dépose
de la roue et du disque de frein, car les
plaquettes risquent de se rapprocher à
l'excès.
Mise en place de la roue arrière
1. Mettre la roue et le support d'étrier de
N.B.:
G
6-40
de frein et extraire l'axe de roue.
frein en place en insérant l'axe de roue
par le côté gauche.
S'assurer que la fente du bras oscillant
s'aligne sur la retenue du support
d'étrier de frein.
FCA11070
6
FAU39171
