3.2.2

Principe de fonctionnement du Flexi Loop avec le Flexi Classic

8016547/19WV/2020-11-05 | SICK
Sujet à modification sans préavis

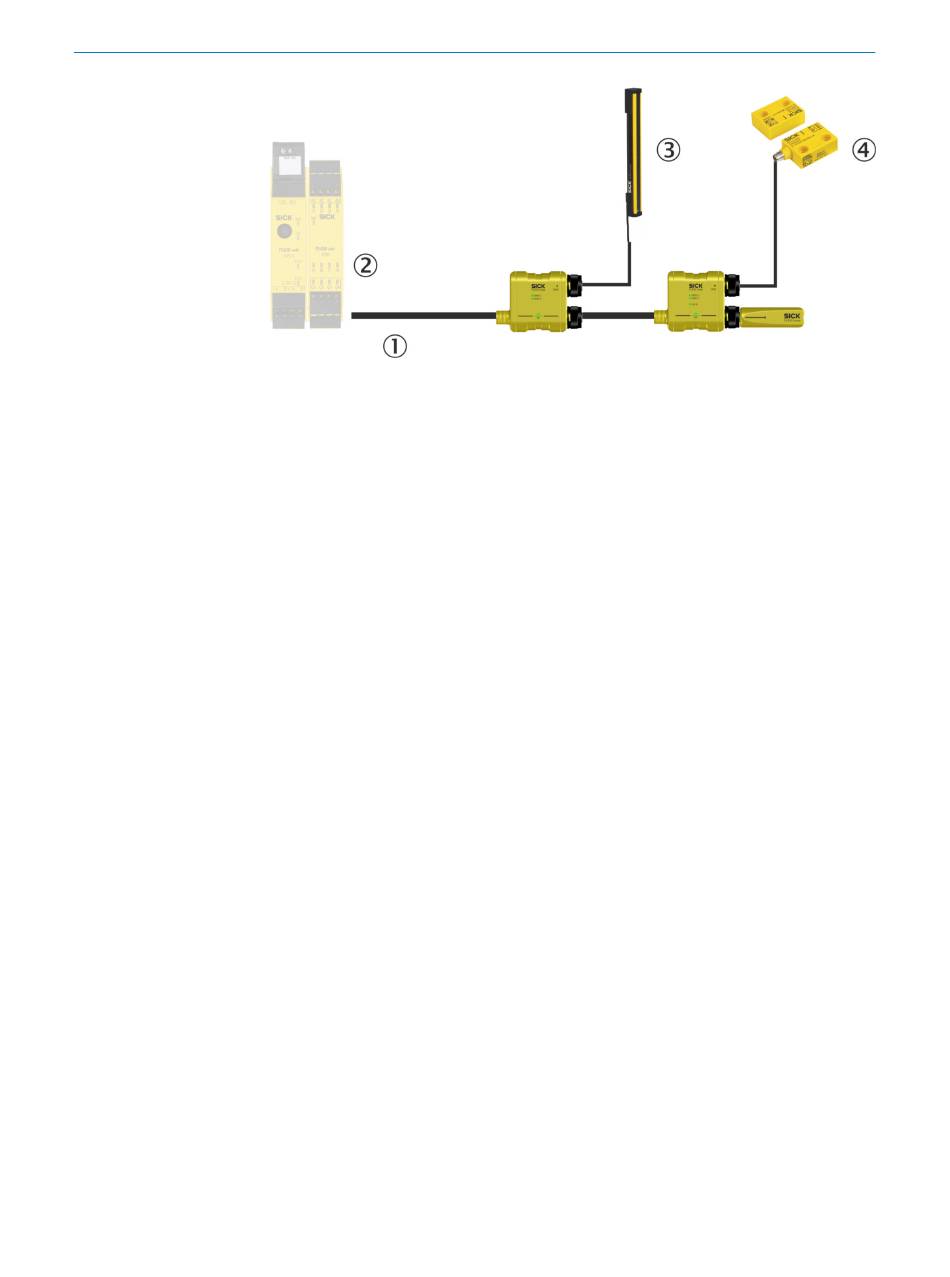

Illustration 5 : Circuit de désactivation de sécurité
Circuit de désactivation de sécurité
1
Module E/S du système de commande de sécurité SICK programmable : Flexi Soft ou
2
Flexi Compact
Capteurs de sécurité avec sortie à semi-conducteurs surveillée (OSSD)
3
Interrupteur de sécurité électromécanique (ISEM)
4
Informations de diagnostic
Par ailleurs, des informations de diagnostic non sûres concernant les états de la
cascade de capteurs sûre et les nœuds Flexi Loop sont transmises au système de
commande de sécurité.
Traitement ultérieur des informations dans l'éditeur logique
Les informations de sécurité et de diagnostic non sûres peuvent être traitées ultérieure‐
ment dans la logique du système de commande de sécurité ou transmises par exemple
à un API via une passerelle.
Accessoire Flexi Loop MSTR1 ou MSTR2
La cascade de capteurs de sécurité est connectée au système de commande de
sécurité Flexi Classic au moyen de l'accessoire Flexi Loop MSTR1 ou MSTR2. Grâce
à l'accessoire Flexi Loop, la cascade de capteurs de sûre fonctionne comme un inter‐
rupteur de sécurité double canal équivalent normalement fermé. Les informations de
sécurité des interrupteurs et capteurs connectées sont accumulées et transmises de
manière rapide et sûre aux entrées du système de commande de sécurité.
Dans l'exemple, Flexi Loop est raccordé au circuit de commande d'entrée A. Le pro‐
gramme 1 est sélectionné.
