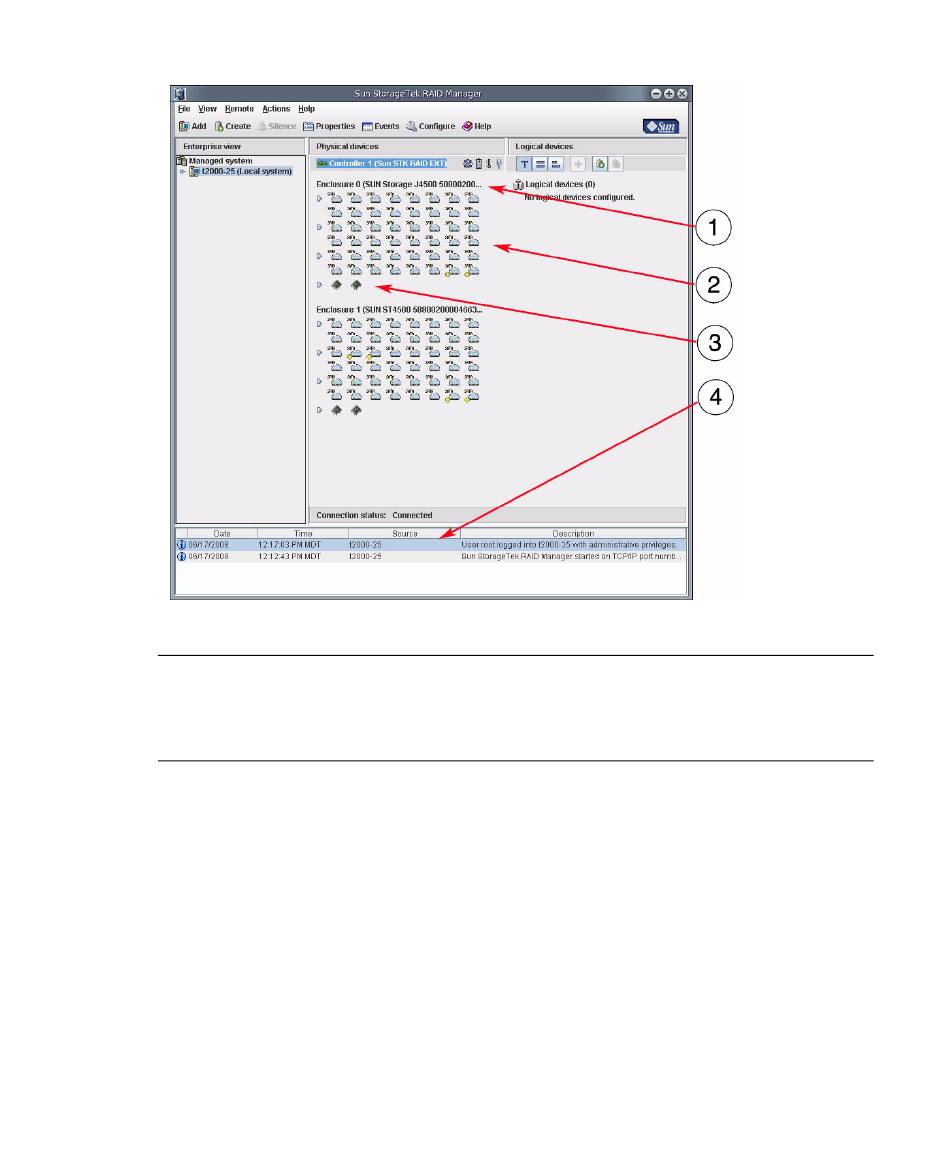

FIGURE 2-2
Légende de la figure
1
2
3
4
La baie de disques Sun Storage J4500 est représentée par un boîtier comprenant
48 disques. Les disques sont présentés dans la fenêtre principale du logiciel
StorageTek RAID Manager. Ils sont affichés de la gauche vers la droite et du haut
vers le bas (en commençant par le boîtier ayant le plus petit numéro).
Les icônes du périphérique de gestion de boîtier représentent la liaison entre les
deux expandeurs SAS et les 48 disques (voir la
Un expandeur est lié aux disques 0 à 19 de la baie et fournit des informations sur
■
l'état du boîtier.
L'autre expandeur est lié aux disques 20 à 47 de la baie.
■
Outre la gestion des disques, le logiciel StorageTek RAID Manager vous permet
aussi d'obtenir des informations sur l'état du boîtier. Il s'agit d'informations sur la
tension, la température et l'état des unités d'alimentation et des ventilateurs du
34 Présentation du système de baie de disques Sun Storage J4500 • Août 2008
Fenêtre principale de Sun StorageTek RAID Manager
Identificateur du boîtier et ID SAS (numéro WWN unique qui se trouve à l'arrière du boîtier)
Disques du boîtier (48)
Périphériques de gestion de boîtier (expandeurs SAS internes et externes)
Afficheur d'événements de boîtier
) :
