14.5 Raccordement électrique avec
presse-étoupe
DANGER
Risque de choc électrique.
▶ Avant d'intervenir dans l'appareil ou l'installation, coupez la ten-
sion et empêchez toute remise sous tension par inadvertance.
▶ Veuillez respecter les réglementations en vigueur pour les
appareils électriques en matière de prévention des accidents
ainsi qu'en matière de sécurité.
AVERTISSEMENT
Risque de blessures dû à un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l'outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
Utilisation de l'entrée de valeur consigne 4...20 mA
Si la tension de service d'un appareil de type 8792/8793, monté
en série avec plusieurs appareils tombe en panne dans cette
série, la résistance ohmique de l'entrée de l'appareil en panne
devient élevée.
Ceci entraîne l'absence du signal normalisé 4...20 mA. Dans ce
cas, adressez vous directement au service après-vente Bürkert.
136
Types 8792, 8793 REV.2
Installation électrique
14.5.1 Carte de raccordement du type
8792/8793 avec bornes vissées
Affectation des
bornes en option
(A ou B)
1
A
B
2
S +
1
3
S –
2
4
A
3
+24 V
B
GND
83 +
85 +
31 +
32 –
11 +
12 –
81 +

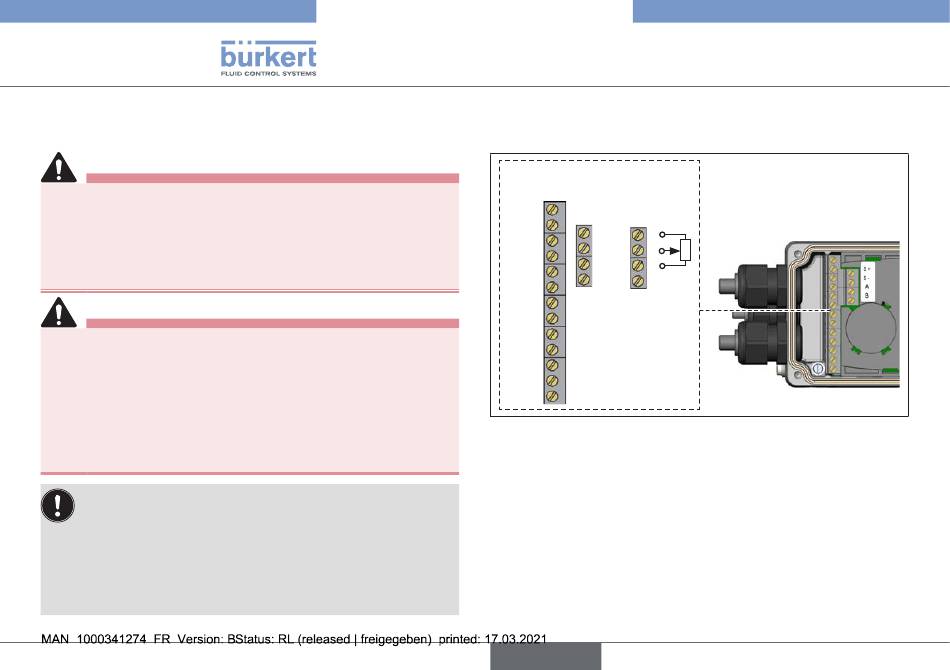

Fig. 21 : Désignation des bornes vissées
Procédure à suivre :
→ Dévisser les 4 vis du couvercle du boîtier et retirer le cou-
vercle.
Les bornes vissées sont maintenant accessibles.
→ Raccorder le type 8792/8793.
La procédure à suivre est décrite aux chapitres suivants.
