Procédures d'entretien—suite
Nettoyage de l'échangeur de chaleur—suite
2 . Pour surfaces internes (côté des gaz de combustion) :
a . Retirez l'ensemble de support de brûleur conformément à la section
b . Dépose des déflecteurs en V de l'échangeur thermique (voir
(1) Enlever les extrémités de la boîte de collecte des gaz de combustion .
(2) Du côté commande de la fournaise, déposer le ventilateur de tirage et le conduit de sortie de gaz de
combustion pour avoir accès aux extrémités de la boîte de collecte de gaz .
(3) Pour les tailles d'unité 125–300, retirer l'une des cornières de fixation de déflecteur de tube sur chaque
paroi intérieure de la boîte de collecte . Chaque cornière de déflecteur de tube est munie d'une vis .
(4) Pour la taille d'unité 400, ôter le déflecteur intérieur de la boîte de collecte de gaz de combustion . Du côté
commande, aligner le déflecteur intérieur sur la fente dans le bord de la boîte de collecte . Tirer sur ce
déflecteur intérieur pour le dégager de l'échangeur de chaleur . Ôter la vis à chaque extrémité et sortir le
déflecteur de gaz de combustion de la fournaise en le faisant glisser .
(5) Retirer les déflecteurs en V de l'échangeur de chaleur .
c . Nettoyez la surface intérieure de l'échangeur thermique par en dessous en utilisant la brosse pour récurer les
parois des tubes afin d'éliminer toute accumulation de poussière, de rouille et de suie .
d . Nettoyez les tubes en V et remontez l'échangeur thermique et la chaufferette .
e . Installez l'ensemble de support de brûleur conformément à la section
3 . Vérifiez que le bon fonctionnement de l'appareil de chauffage .
tubulaire
avant

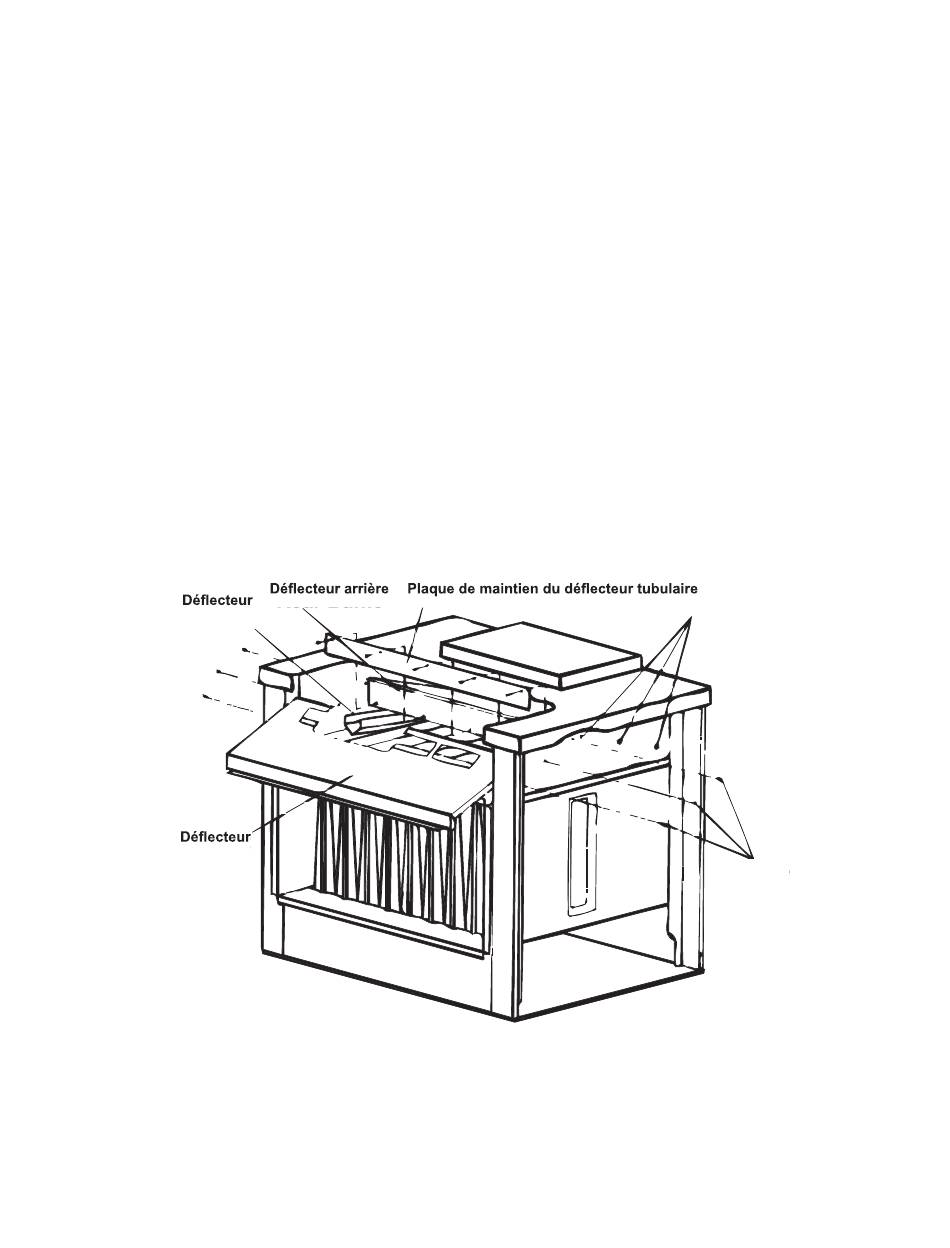

Figure 25. Dépose des déflecteurs en V de l'échangeur thermique
44
ENTRETIEN—SUITE
Figure
Entretien du tiroir à brûleur .
25):
Entretien du tiroir à brûleur .
Desserrez
les vis
Retirez
les vis
