Thermostat de conduit facultatif avec module de réglage électronique à distance (option AG15)
• La sonde installée en usine est câblée sur le chantier à un sélecteur de température à distance, montré dans la
Figure 11, DÉTAIL B, dont la portée opérationnelle va jusqu'à 130°F . Les modules à distance et la sonde sont
expédiés séparément pour installation sur le chantier . Suivez le schéma de câblage qui accompagne l'appareil
ainsi que les instructions du fabricant pour le câblage et l'installation . Un module sert à sélectionner la température
et l'autre module permet d'ajouter un étage .
Assurez-vous que le commutateur de sélection chauffage/climatisation du sélecteur de température
à distance est positionné sur Heat (chauffage).
Modulation électronique optionnelle
REMARQUE : Les appareils de taille 350 et 400 avec modulation électronique requièrent une pres-
sion d'alimentation de gaz naturel minimum de 6 po c.e.
Le type et la capacité du système de modulation électronique dépendent de l'option choisie . Les options de modulation
électronique sont identifiées par un suffixe au numéro de série inscrit sur la plaque signalétique de la fournaise .
AG7 est identifié par MV-1, AG8 par MV-3, AG9 par MV-4, AG21 par MV-A, AG39 par MP-1 et AG40 par MP-2 .
Modulation électronique : taux de chauffage de 50 à 100% (options AG7, AG8 et AG9)
• Selon la demande de chauffage établie par la sonde à thermistance, le brûleur module de 100 à 50 % de l'allure
de chauffe . La thermistance est une résistance sensible à la température; lorsque la température qui l'entoure
change, sa résistance en ohms change également . Ce changement est surveillé par un centre de commande à
semi-conducteurs (amplificateur) qui fournit un courant c .c . variable à la vanne modulatrice afin d'ajuster l'entrée
de gaz .
• Chaque valve de modulation est essentiellement un régulateur doté de fonctions électriques pour élever ou
abaisser la pression de refoulement . Lorsque ce dispositif ne reçoit pas de courant continu, il fonctionne comme
un régulateur de pression de gaz et fournit une pression de 3 .5 po c .e . à la vanne gaz combinée principale .
• Consultez le schéma de câblage qui accompagne la fournaise pour les branchements électriques appropriés .
• La modulation électronique de la chaleur commandée par un thermostat d'ambiance de conception spéciale
(60–85°F) (15 .6–29 .4°C) correspond à l'option AG7 .
• La modulation électronique pour les appareils de chauffage à air d'appoint commandés par un capteur de conduit
et un sélecteur de température (55–90°F) (12 .8–32 .2°C) correspond à l'option AG8 ou AG9 . Le sélecteur de
température de réglage de l'option AG8 se trouve sur l'amplificateur (voir
d'un sélecteur de température à distance . Les deux systèmes sont offerts avec un thermostat de priorité .

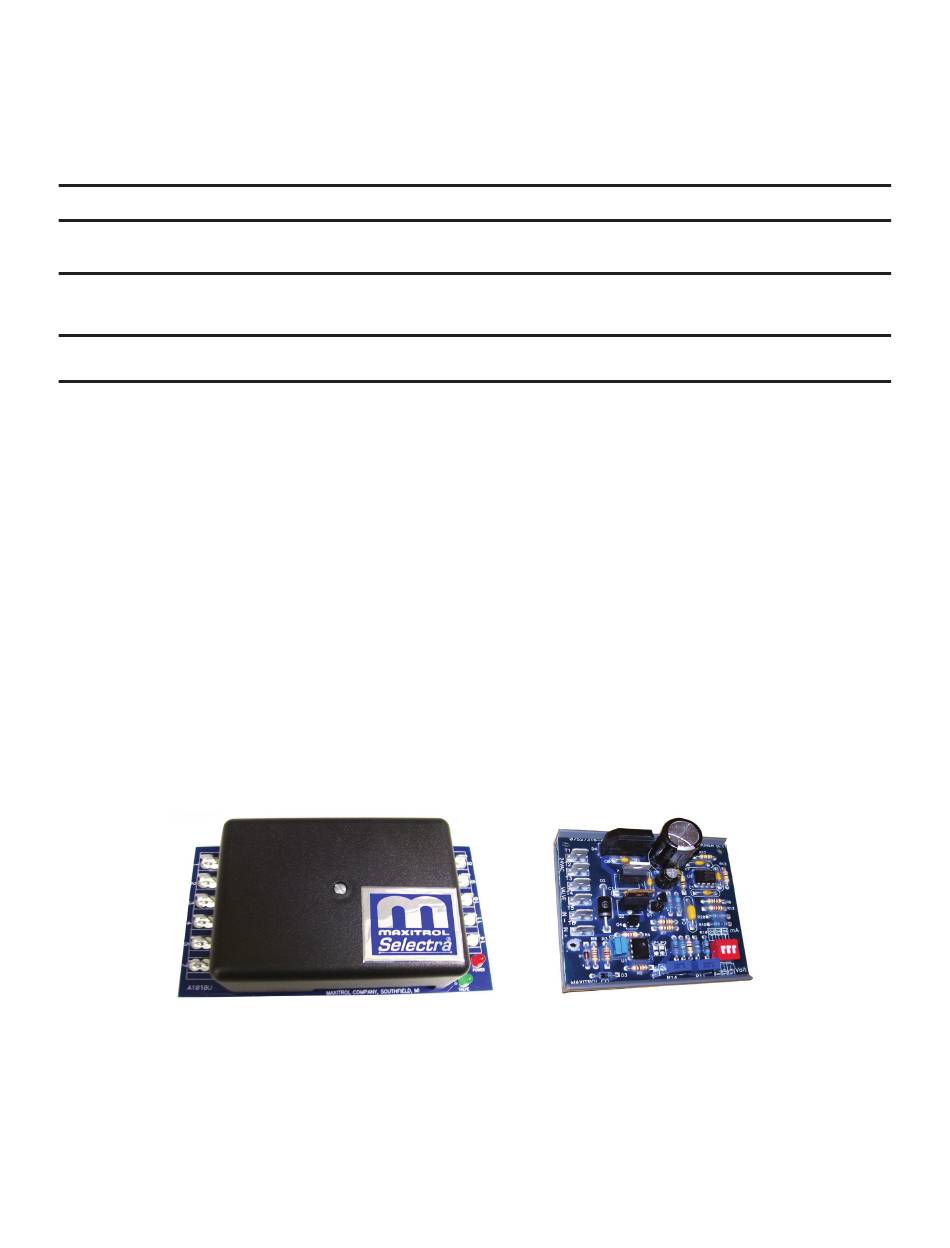

Figure 12. Amplificateur et conditionneur de signal Maxitrol
