Registres et commandes en option

Pour des informations sur les registres et les commandes en option (voir
qui accompagne l'appareil . Pour régler les registres, reportez-vous à la section
registre .
Options de capot et de registre pour
entrée d'air extérieur à 30% (AR6 ou AR7)
Caisson du
ventilateur
Section
Ventilateur
fournaise
Air de
retour
Manostat au zéro
Le manostat au zéro utilisé dans l'option AR23 est un appareil Dwyer n° 1640-0 dont l'étendue est de 0 .01 à 0 .20 po
c .e . Il est expédié séparément pour installation au chantier . Se reporter aux paragraphes ci-après et aux directives
d'installation du fabricant accompagnant le manostat . Le manostat au zéro est un appareil à pression différentielle
à commande par membrane utilisé dans les installations d'air d'appoint pour la régulation de la pression dans le
bâtiment . Il sert à maintenir un point de consigne de pression positive ou négative déterminé en modifiant la quantité
d'air extérieur admis dans le bâtiment par le biais des registres d'air extérieur modulants . Lorsque la pression dans
le bâtiment doit augmenter, le manostat au zéro commande le moteur de registre d'air extérieur pour une ouverture
et celui du registre d'air recirculé pour une fermeture . Par contre, lorsqu'on a besoin d'une réduction de pression,
le manostat commande les registres en sens inverse . Pour régler le manostat, reportez-vous à la section
du manostat au
zéro .

Interrupteur de pression de filtre

L'interrupteur de pression de filtre en option sert à avertir l'utilisateur, au moyen d'un témoin lumineux, lorsque les
filtres doivent être nettoyés ou changés . Le témoin lumineux est situé sur une console en option . L'interrupteur
est connecté sur un circuit normalement ouvert qui se ferme quand la pression différentielle du filtre dépasse une
valeur prédéterminée . Le commutateur de filtre sale se trouve dans la section fournaise . Pour régler interrupteur de
pression de filtre, reportez-vous à la section
30
COMMANDES—SUITE
Options de registre à
100% d'air extérieur
et 100% d'air de retour
1. Moteur de registre
Registre pour
30 % d'air extérieur
2. Registre d'air de retour
3. Potentiomètre
Capot d'entrée
4. Potentiomètre
pour 30 % d'air
extérieur
5. Régulateur d'air mélangé
Moteur de registre
6. Commande de réchauffage
7. Registre d'air extérieur
8. Transformateur de
moteur de registre

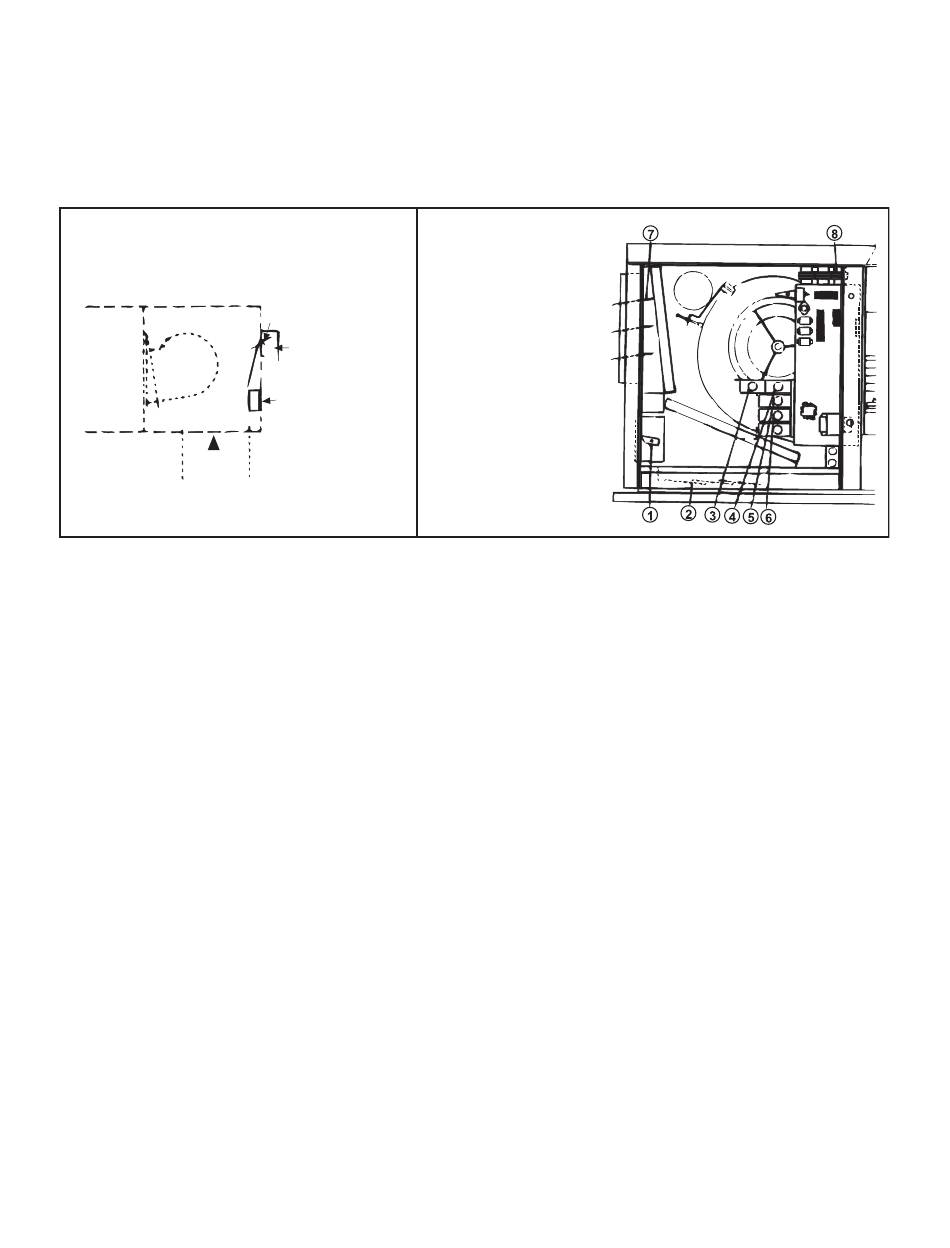

Figure 16. Commandes de registre
Réglage du interrupteur de pression de
Figure
16), consultez le schéma de câblage
Ajustement de la tringlerie de
filtre .
RPB-IOM-FR (10-22) 271143-D
