Installation résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.
Spécifications
requises pour
l' évacuation (suite)
3. Diamètre et longueur
du conduit (suite)
TABLEAU 3- Les diamètres des
conduits concentriques extérieurs
(Surface orientée vers l'extérieur
de l'adapteur concentrique)
4. Joints et scellements
Directives de raccord de
l'extrémité du conduit
d'évacuation à double
parois ( Type B)
SCHÉMA 2- Suivre les étapes afin
de joindre un conduit à double
parois (Type B) au capuchon
d'évent.
Form RZ-NA I-UD-V-SC, Page 4
Les diamètres et les longueurs maximales à l'intérieur des conduits d'évacuation
apparaissant au Tableau 2 s'appliquent aussi bien à des systèmes de conduits
d'évacuation/ air de combustion horizontaux que verticaux. Additionner entre
elles toutes les sections droites et les longueurs équivalentes des raccords
coudés. La longueur totale des parties droites et coudées ne doit pas excéder la
longueur totale maximale.
Les diamètres des conduits concentriques extérieurs (extrémité) apparaissent au
Tableau 3.
Les diamètres des conduits concentriques extérieurs
UDAS et UDBS
Diamètre du conduit
d'entrée d'air
Diamètre du conduit
d'évacuation (section unique
de conduit à double parois)
La longueur à l'extérieur dépend de l'installation; les exigences requises sont
énumérées dans les directives d'installation des ensembles d'évacuation/ combus-
tion horizontaux ( Option CC6 ) et verticaux ( Option CC2).
Prendre les conduits requis selon les Spécifications requises paragraphe 1,
page 2, et sceller les joints selon les directives suivantes :
· Lors de l'utilisation d'une longueur de conduit d'évacuation de
Catégorie III, suivre les directives du manufacturier afin de raccorder et sceller
ensemble les sections de conduits de Catégorie III.
· Lors d'une utilisation d'une longueur de conduit d'évacuation à simple
paroi, solidifier le raccord lisse entre les conduits à l'aide de vis à tôle ou des
rivets. Sceller tous les joints à l'aide d'un ruban d'aluminium ou d'un scellant
au silicone.
· Lors de l'utilisation d'une longueur de conduit d'évacuation à double
parois, ( seulement si 75% de la longueur totale du conduit d'évacuation
est à la verticale) suivre les directives du manufacturier afin de raccorder et
sceller ensemble les sections de conduits.
· Pour solidifer les joints entre les sections de conduits d'évacuation à
simple paroi, solidifier le raccord lisse entre les conduits à l'aide de vis à tôle
ou des rivets. Sceller tous les joints à l'aide d'un ruban d'aluminium ou d'un
scellant au silicone.
· Lors du raccord de l'extrémité du conduit d'évacuation à double parois au
capuchon d'extrémité (capuchon d'évent), suivre les directives illustrées
étapes par étapes du Schéma 2. Lors du raccord de l'extrémité du conduit
d'évacuation à double parois à une longueur de conduit à simple paroi ou
de Catégorie III, suivre les directives illustrées étapes par étapes du Schéma 3.

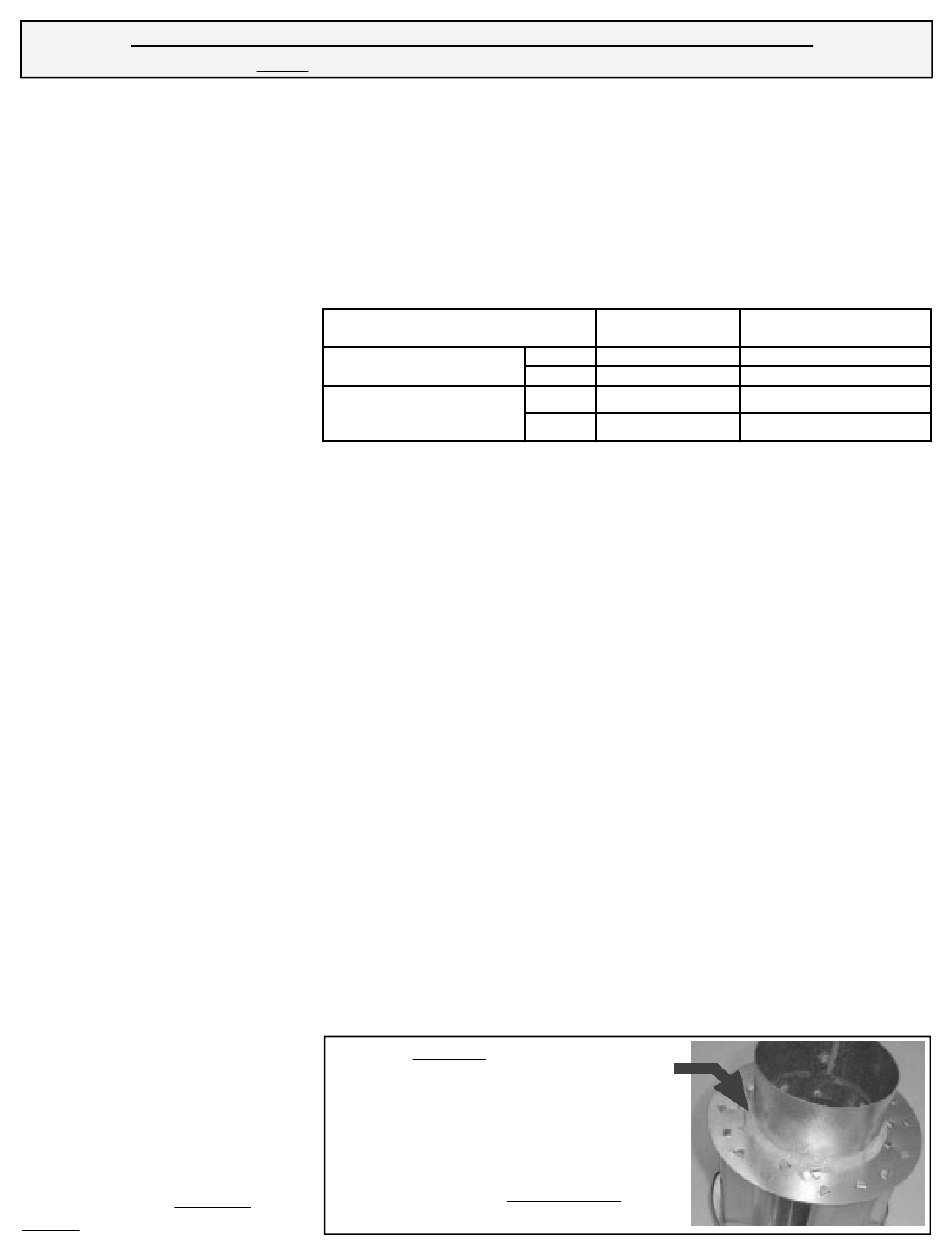

Schéma 2- 1ère étape
Appliquer une bande continue de scellant au
silicone de 3/8'' autour de la circonférence du
collet du capuchon d'évent. Ceci permet
d'empêcher toute infiltration d'eau présente
dans le capuchon jusque dans le conduit à
double parois.
Procéder à l'étape 2 immédiatement après
l'étape 1.
30, 45, 60, 75, 100,
125
Pouces
6
mm
152
Pouces
4
mm
102
150, 175, 200, 225, 250, 300,
250, 400
8
203
5
127
