Connexions électriques
• Si le câblage d'origine, fourni avec l'appareil, doit être remplacé en tout ou en partie, il doit
être remplacé par des composantes ayant une température nominale d'au moins 105°C, sauf
les fils des limiteurs, des sectionneurs et des capteurs/sondes, lesquels doivent résister à des
températures d'au moins 150 °C.
• Le câblage électrique externe doit être protégé par un conduit approuvé et conçu pour une
élévation de température minimale de 60°C.
• Éloigner les composants de l'alimentation en gaz et électrique des panneaux de service.
REMARQUE : Assurez-vous que tout le câblage est conforme au schéma de câblage fourni avec
l'unité. Les options électriques sont identifiées sur ce schéma de câblage. Consultez les feuilles
d'instruction distinctes pour l'équipement en option fourni.
• Le câblage et les raccordements électriques, incluant notamment la mise à la terre, doivent être conformes au
National Electric Code ANSI/NFPA No . 70 (dernière édition) ou, pour le Canada, au Canadian Electrical Code,
Partie I-C .S .A . Standard C22 .1 .
• Vérifiez aussi toutes les exigences de la région ou de sociétés gazières applicables .
• Vérifiez la plaque signalétique de l'appareil de chauffage pour les exigences de voltage et d'alimentation . Un
conducteur d'alimentation séparé doté d'un sectionneur avec fusible doit relier directement le panneau électrique
principal et l'appareil . Il doit être connecté aux connecteurs de la boîte de jonction .
• Prise auxiliaire : Lorsqu'une prise de courant auxiliaire (option BC) est comprise, prévoir une alimentation électrique
séparée . Ce circuit DOIT ÊTRE protégé par un disjoncteur de fuite de terre afin de satisfaire aux exigences prescrites .
• Sectionneur : Cette installation doit obligatoirement comporter un sectionneur . Le sectionneur, offert comme
option ou pièce, peut également être fourni localement . Un sectionneur commandé comme composant optionnel
est livré séparément . Le sectionneur peut être à fusibles ou non . Dans un sectionneur à fusibles, utiliser des
fusibles temporisés à deux éléments (en neuf ou en remplacement) dont l'intensité nominale est égale à 1 .25
fois l'intensité totale maximale inscrite sur la plaque signalétique de l'appareil . Installer le conduit et le boîtier du
sectionneur en les dégageant suffisamment des panneaux et des panneaux d'inspection de la fournaise . Prévoir
au minimum un espace de 4 pieds (1 .2 mètres) pour l'entretien entre le sectionneur et les panneaux amovibles
Figure 9) . Reportez-vous au
(voir
électrique pour raccordement au contacteur ou démarreur de moteur .
Autre
emplacement
du sectionneur
Sectionneur,
câblage et connecteurs à
l'épreuve des intempéries
Prévoir un dégagement pour
la dépose du tiroir à brûleurs

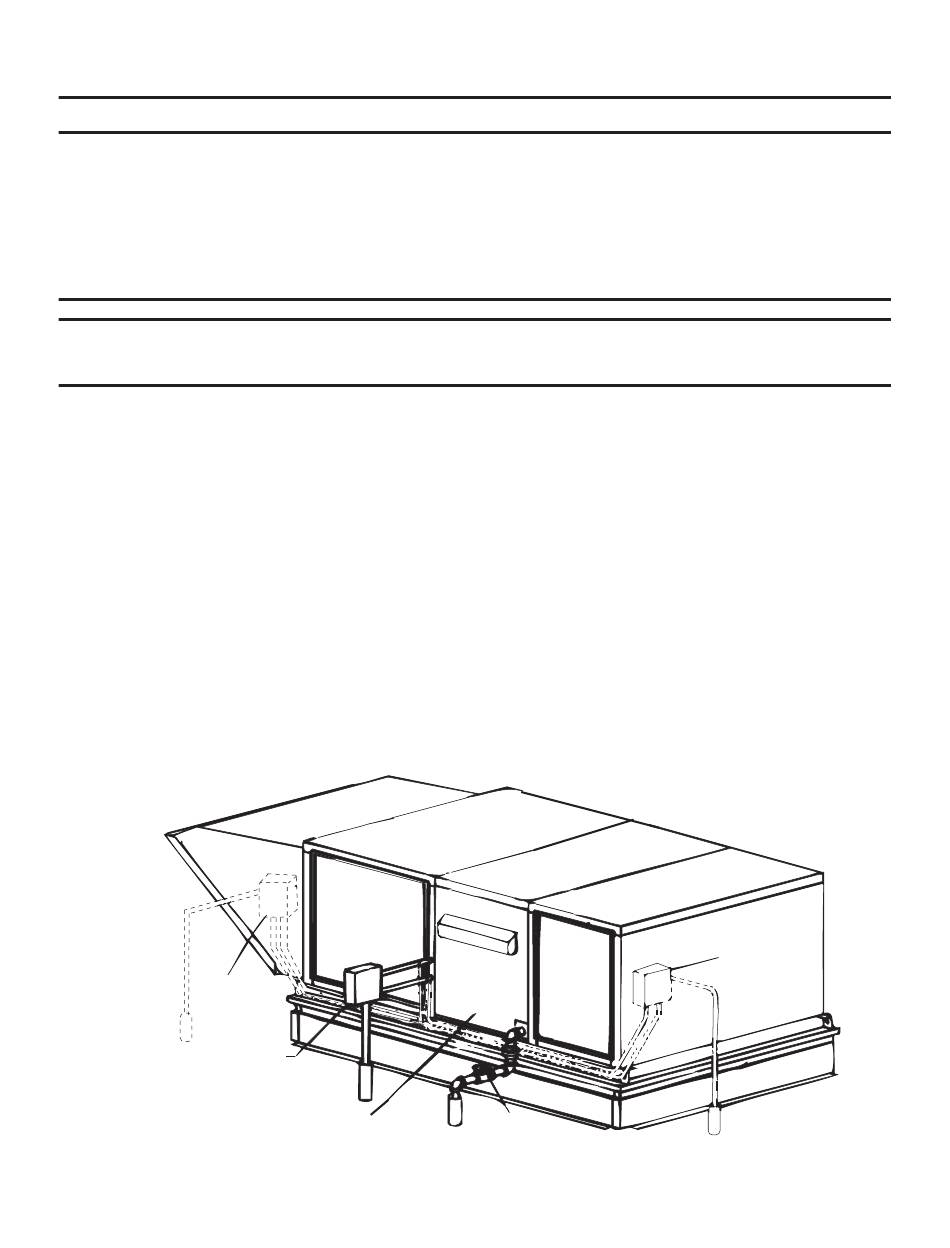

Figure 9. Emplacements des commutateurs de déconnexion
RPB-IOM-FR (10-22) 271143-D
⚠ MISE EN GARDE ⚠
Tableau 11
sur place et installés entre le sectionneur et la boîte de jonction
Panneau de
service de
la section
soufflante
Panneau de
service de
la fournaise
Alimen-
tation
électrique
Alimen-
tation
en gaz
Caisson
de plénum
avec coude
vers le bas
optionnel
Raccordement
de manomètre
d'essai
Autre
emplacement
du sectionneur
