Nettoyage De La Veilleuse Et Des Brûleurs - Reznor RPB Serie Installation, Fonctionnement Et Entretien

c . Tirez sur les brûleurs principaux à l'horizontale, écartez-les des ouvertures d'injection et sortez-les .
d . Retirez les vis de la ferrure du collecteur et enlevez le collecteur .
e . Démontez l'orifice .
f . Retirez les vis et soulevez le brûleur de la veilleuse .
3 . Nettoyez le tiroir à brûleur conformément aux instructions contenues dans la section
et des brûleurs .
4 . Réassemblez et réinstallez le tiroir à brûleur en inversant les étapes qui précèdent, en prenant soin de ne pas
créer des conditions dangereuses .
Nettoyage de la veilleuse et des brûleurs
Pour prévenir les blessures pendant le nettoyage de la veilleuse et des brûleurs, il est recommandé de porter
des lunettes de protection.
Pour prévenir les dommages à l'orifice de la veilleuse, n'alésez pas l'orifice.
Si la flamme de la veilleuse est courte ou jaune, vérifiez l'orifice de la veilleuse pour détecter toute obstruction causée
par une accumulation de peluche ou de poussière .
1 . Retirez l'orifice de veilleuse et nettoyez-le à l'air comprimé .
2 . Vérifiez et nettoyez la fente d'aération dans le brûleur de veilleuse .
3 . Nettoyez la sonde de détection métallique et le protège-veilleuse à l'aide d'une toile d'émeri et essuyez l'isolant
en céramique .
4 . Vérifiez l'éclateur à étincelle (voir
présence de flamme
Orifice de
veilleuse
1/4 po ± 1/32 po
(6.38 ± 0.79 mm)
VUE DE
DESSUS
5 . Une fois la veilleuse nettoyée, enlevez toute poussière restante avec de l'air comprimé .
6 . Nettoyez les brûleurs principaux et les orifices de brûleur avec de l'air comprimé .
N'utilisez aucun élément qui risquerait de modifier la taille des orifices lors du nettoyage.
7 . Utilisez une buse pour chasser les accumulations de tartre et de poussière des orifices des brûleurs . Soufflez
en alternance de l'air comprimé à travers les orifices du brûleur et le tube de venturi . Utilisez un fil de fer fin pour
déloger les particules récalcitrantes .
8 . Nettoyez à l'air comprimé les systèmes de propagation de l'allumage du tiroir à brûleurs .
RPB-IOM-FR (10-22) 271143-D
⚠ AVERTISSEMENT ⚠
⚠ MISE EN GARDE ⚠
Figure 22), qui doit être maintenu à 7/64 pouce (2 .78 mm) .
Détecteur de
Fil à haute
tension
Électrode d'allumeur
Axe du premier
brûleur
23/32 po
VUE DE DESSUS DU BRÛLEUR
(18.25 mm)

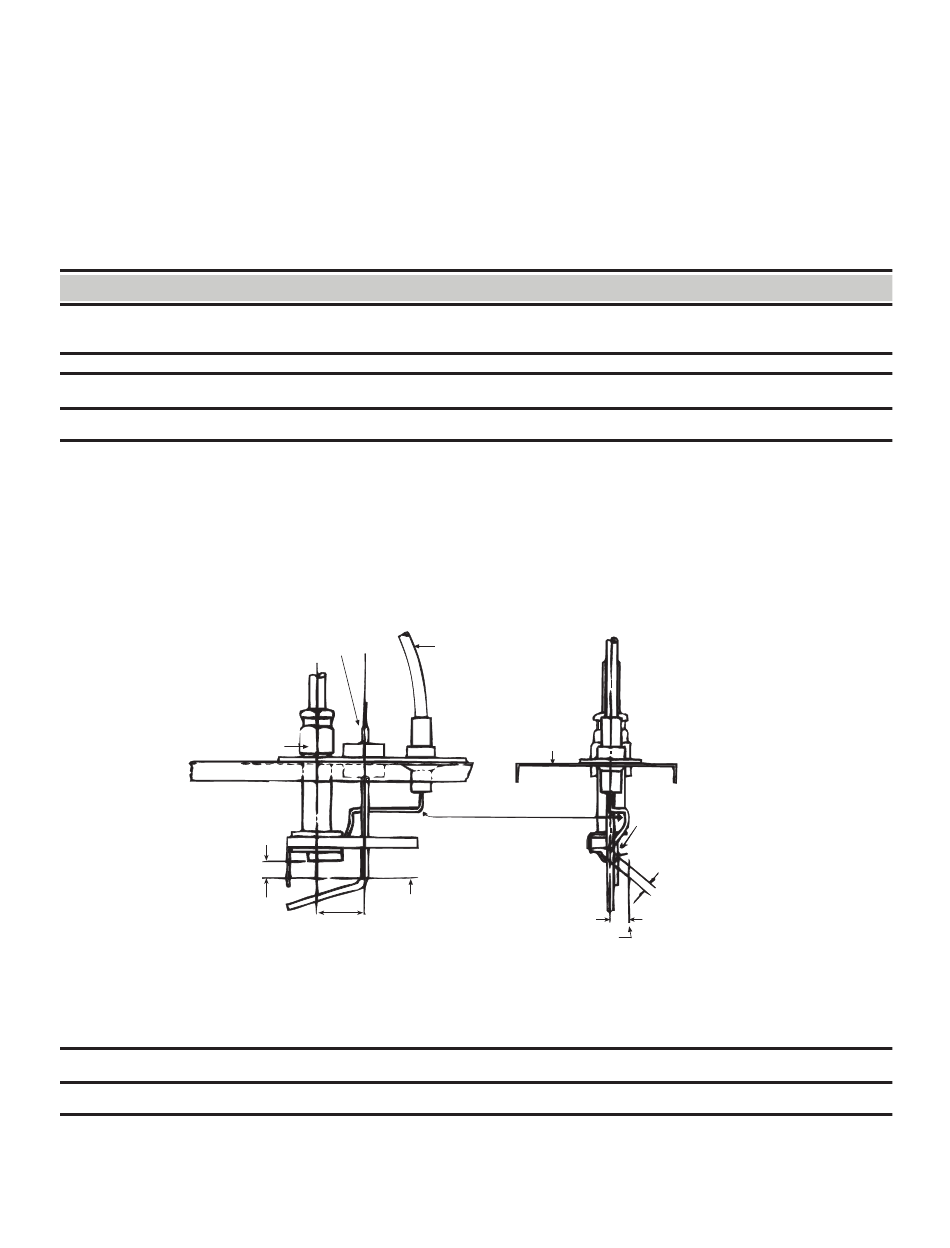

Figure 22. Éclateur à étincelle de veilleuse
⚠ MISE EN GARDE ⚠
Devant
du tiroir
à brûleurs
Écartement
d'électrode
7/64 po (2.78 mm)
VUE DE
CÔTÉ DE LA
VEILLEUSE
7/16 po ± 1/16 po
(11 ± 1.6 mm)
Nettoyage de la veilleuse
