Fonctionnement à deux étages en option (application d'air d'appoint)
• Les appareils d'air d'appoint à deux étages sont équipés d'une soupape de gaz à deux étages, mais plutôt que
d'être contrôlée par un thermostat ambiant à deux étages, la température de l'air de sortie est surveillée et contrôlée
par un thermostat de conduit à deux étages . Lorsque la température de l'air de décharge chute sous le point de
réglage, la combustion faible est engagée . Si la combustion faible ne satisfait pas au réglage du thermostat de
conduit, la combustion élevée est engagée .
• Les applications d'air d'appoint sont habituellement réglées pour produire une température d'air de sortie entre
65°F (18°C) et 75°F (24°C) . Dans toutes les applications, la hausse de température permise pour la fournaise
dans l'installation détermine les limites de réglage de température du thermostat de conduit .
• Selon l'option sélectionnée, le capteur installé en usine est soit connecté sur le chantier par tubes capillaires avec
le thermostat de conduit monté sur l'appareil, réglé en usine à 70°F (voir
électriquement à un sélecteur de température électronique à distance (voir
DÉTAIL A: OPTION AG3

Thermostat de conduit facultatif avec tubes capillaires (option AG3)

Le thermostat de conduit monté sur l'appareil illustré à la
avec une température différentielle fixe de 3°F . À cause des différences de réglage en pi³/min et des températures
de l'air extérieur, il peut arriver que la température de sortie moyenne en aval ne corresponde pas exactement au
réglage du thermostat de conduit . Une fois l'installation terminée, réglez le point de réglage du thermostat de conduit
pour obtenir la température d'air de sortie moyenne désirée .
24
COMMANDES—SUITE
Bulbe
de thermostat
de conduit
Chaufferette de
conduit typique
Vue avant (refoulement)

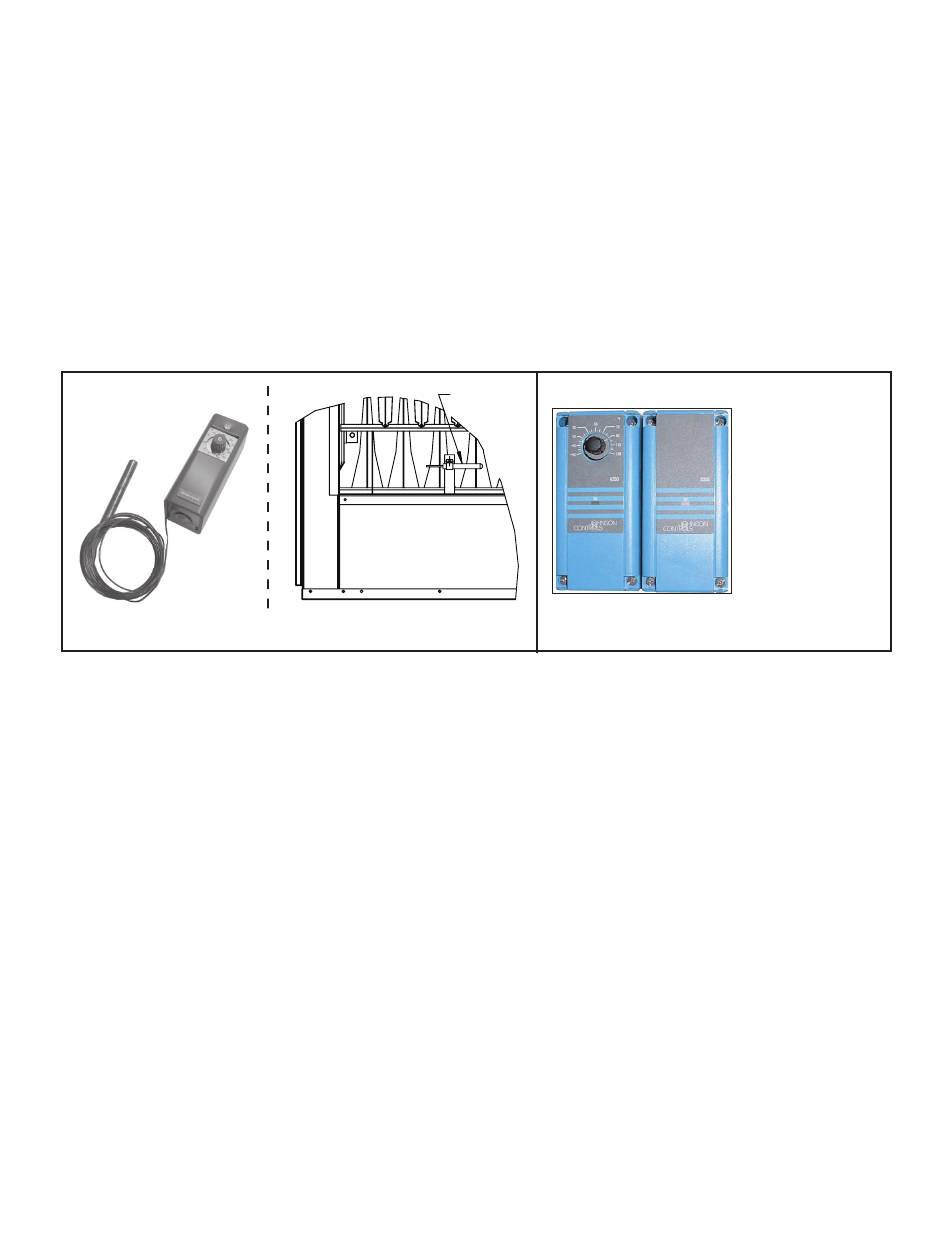

Figure 11. Options de ductstat
Figure 11, DÉTAIL A offre une plage réglable de 0°F à 100°F
Figure 11, DÉTAIL A), soit connecté
Figure 11, DÉTAIL B) .
(A) Sélecteur de
température
à distance
(A)
(B)
(B) Additionneur
d'étage
DÉTAIL B: OPTIONS AG15 ET AG16
