Nettoyage de l'échangeur de chaleur
• Vous aurez besoin d'un tuyau d'air comprimé, d'une brosse à chaufferette ayant une longueur
de 18–24 pouce et un diamètre de 1/2 pouce (ou une broche de fer épaisse avec une laine d'acier
solidement fixée à l'extrémité), d'une lampe de poche et d'un miroir.
• Selon que la fournaise a été conçue ou non pour un haut débit CFM (préfixe de modèle H), elle
peut comporter des déflecteurs directionnels entre les tubes d'échangeur de chaleur. La fournaise
standard est munie de déflecteurs entre les tubes d'échangeur de chaleur. Sur une fournaise à
haut débit seul le support de déflecteur supérieur n'a pas besoin d'être retiré en vue du nettoyage.
• Les fournaises conçues pour un chauffage à haut rendement sont équipées de déflecteurs en
forme de V à la partie supérieure de chaque tube d'échangeur de chaleur. La désignation des
modèles de fournaises à haut rendement fabriqués avant MAR 1995 comprend un C. Toutes les
fournaises fabriquées après FEB 1995 sont conçues pour un haut rendement et sont munies
d'un échangeur de chaleur à déflecteurs d'air en V.
1 . Pour nettoyer les surfaces externes (côté de la circulation d'air) de l'échangeur de chaleur :
a . Vous devez retirer les panneaux d'accès des conduits ou retirer les conduits afin d'accéder aux surfaces .
b . Pour les fours standard (pas un haut débit CFM), enlevez les vis de déflecteur (voir
légèrement chaque déflecteur et faites-le glisser vers l'avant . Enlevez complètement tous les déflecteurs de
l'échangeur de chaleur .
c . Utilisez une brosse ou un tuyau à air pour retirer la poussière des tubes de l'échangeur de chaleur et des
déflecteurs .
d . Réinstallez les déflecteurs de flux d'air retirés à l'étape 1b et fixez-les à l'aide des vis de déflecteur .
e . Fixez fermement les conduites si nécessaire .
VIS DE SUPPORT
DU DÉFLECTEUR
SUPPORT DE
DÉFLECTEUR
SUPÉRIEUR
RPB-IOM-FR (10-22) 271143-D
REMARQUES :
SUPÉRIEUR
SUPPORT DE DÉFLECTEUR
INFÉRIEUR

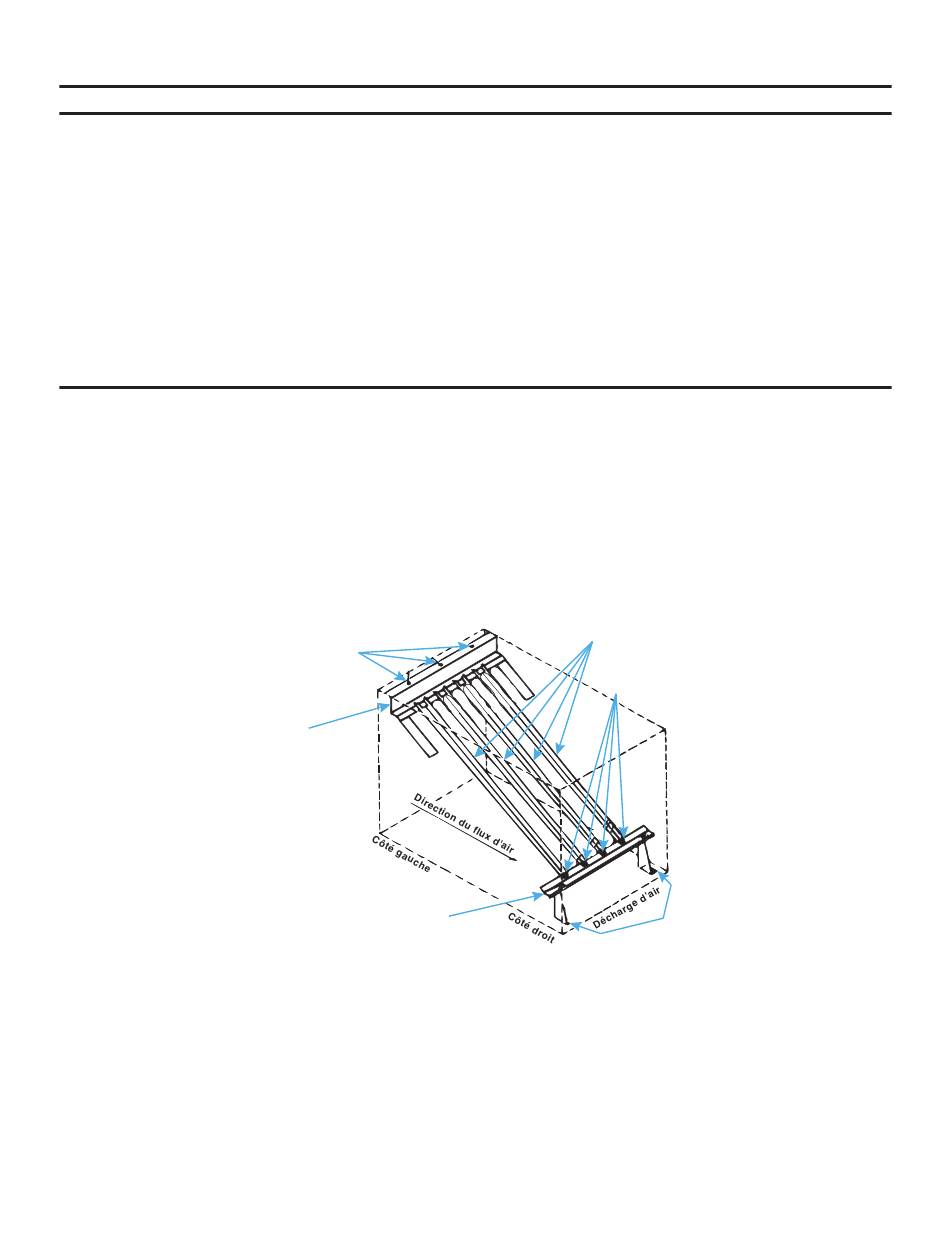

Figure 24. Déflecteurs de flux d'air
DÉFLECTEURS DE FLUX D'AIR
VIS DE DÉFLECTEUR
VIS DE
SUPPORT
Figure 24) . Soulevez
