Cycle Tempo (Relais 2)
Pour la fonction Relais 2 > Cycle Tempo, voir les
paramètres suivants :
On (t
)
1
Délai dém. (t
)
2
Tempo cycle (t
).
3
t
1
t
2
t
3

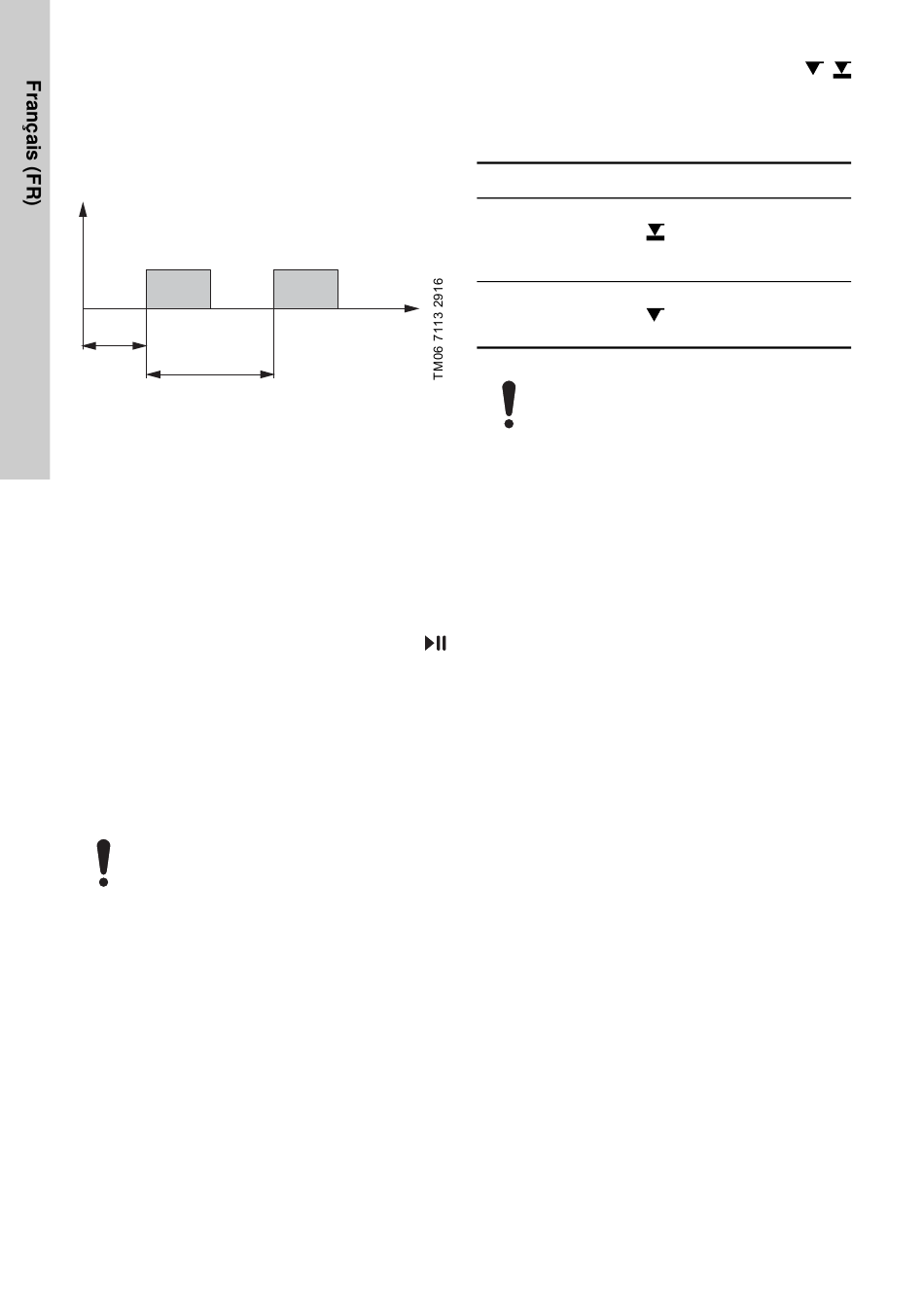

Schéma
Fig. 41
Sem. Tempo (Relais 2)
Cette fonction sauvegarde jusqu'à 16 activations de
relais pour une semaine. Les réglages suivants
peuvent être effectués pour chaque relais de permu-
tation de fonctionnement dans le menu Relais 2 >
Sem. Tempo :
Procédure (n°)
A l'hre (durée)
Tps dém.
Jours de la semaine.
6.17.2 Arrêt ext.
La pompe peut être arrêtée via un contact
externe, par exemple depuis une pièce de com-
mande. Lors de l'activation du signal d'arrêt externe,
la pompe passe en mode Veille. Le symbole corres-
pondant apparaît dans l'affichage Signal/erreur.
Un décrochage fréquent de la tension sec-
teur, par exemple via un relais, peut
endommager l'électronique de la pompe et
entraîner une panne. La précision de
dosage est également réduite comme
conséquence des procédures de démar-
rage interne.
Ne pas commander la pompe via la ten-
sion secteur à des fins de dosage !
Utiliser uniquement la fonction Arrêt ext.
pour démarrer et arrêter la pompe !
Le type de contact est réglé par défaut sur contact
normalement ouvert (NO). Dans le menu Régl. >
Entr./sort. > Arrêt ext., le réglage peut être modifié
sur contact normalement fermé (NC).
36
t
1
6.17.3 Signaux Vide et Niv. Bas
Afin de surveiller le niveau de remplissage
du réservoir, un capteur à 2 niveaux peut être
connecté à la pompe. La pompe répond aux signaux
comme suit :
Signal capteur
État pompe
• L'affichage est jaune
Niv. Bas
• La pompe continue à fonc-
tionner
• L'affichage est rouge
Vide
• Arrêt de la pompe
Lorsque le réservoir est de nouveau plein,
la pompe redémarre automatiquement.
Les deux entrées sont allouées au contact normale-
ment (NO) par défaut. Elles peuvent être ré-allouées
dans le menu Régl. > Entr./sort. sur contact normale-
ment fermé (NC).
6.18 Régl. Base
Tous les réglages peuvent être réinitialisés aux
réglages par défaut dans le menu Régl. > Régl.
Base.
Sélectionner Sauvegarde régl. client permet de sau-
vegarder la configuration actuelle dans la mémoire.
Cette configuration peut ensuite être activée en utili-
sant Charger régl. client.
La mémoire contient toujours la dernière configura-
tion sauvegardée. Les données plus anciennes sont
supprimées.
Clignote
Clignote
