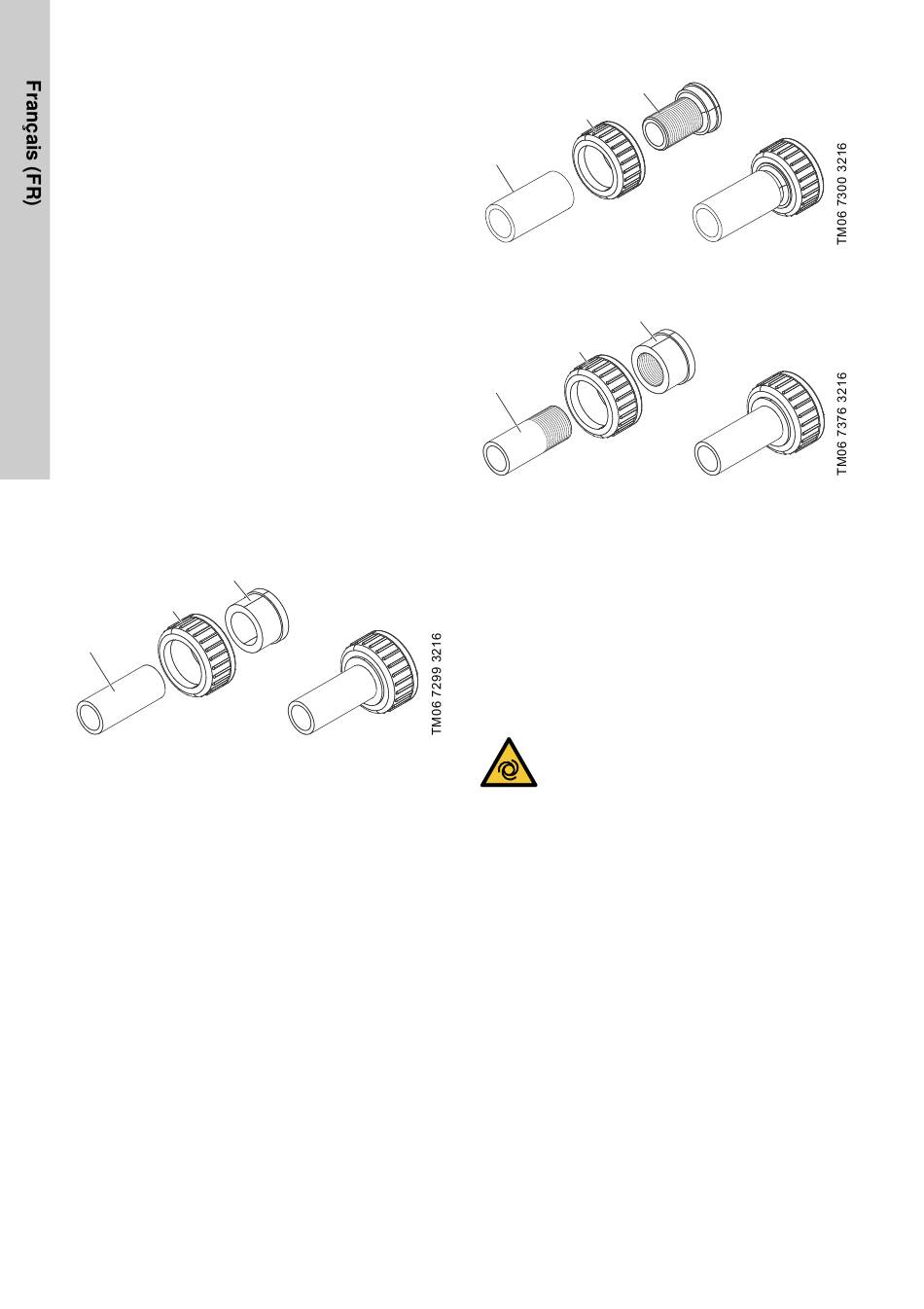

Raccord de tuyauterie, type U3U3
Pour plus de détails concernant les types de rac-
cords, voir paragraphe
2.5
1. S'assurer que le système est hors pression.
2. Pousser l'écrou-union (2) sur le tuyau (3).
3. Pour tuyau PVC :
Coller le raccord (1) à l'extrémité du tuyau (3),
conformément aux recommandations du fabri-
cant du tuyau.
4. Pour tuyau PVDF :
Souder le raccord (1) à l'extrémité du tuyau (3),
conformément aux recommandations du fabri-
cant du tuyau.
5. Installer le tuyau avec un écrou-union (2) au
niveau du clapet d'aspiration et de refoulement.
– S'assurer que le joint du clapet est bien posi-
tionné.
– Serrer les écrous-unions manuellement. Ne
pas utiliser d'outil.
6. En cas d'utilisation de joints statiques PTFE, res-
serrer les écrous-unions après 2 à 5 heures de
fonctionnement.
7. Joindre le flexible de désaération au raccorde-
ment correspondant (voir fig. 4, pos. 12) et le
mettre dans un conteneur ou un bac collecteur.
1
2
3
Raccordement hydraulique
Fig. 9
Raccord de tuyauterie, types A1A1, A3A3, A7A7
Pour plus de détails concernant les types de rac-
cords, voir paragraphe
2.5
1. S'assurer que le système est hors pression.
2. Pousser l'écrou-union (2) sur le tuyau (3).
3. Appliquer le matériau de scellement approprié au
filetage du raccord (1).
4. Visser le raccord (1) dans l'extrémité du tuyau
(3).
5. Installer le tuyau avec un écrou-union (2) au
niveau du clapet d'aspiration et de refoulement.
– S'assurer que le joint du clapet est bien posi-
tionné.
– Serrer les écrous-unions manuellement. Ne
pas utiliser d'outil.
6. En cas d'utilisation de joints statiques PTFE, res-
serrer les écrous-unions après 2 à 5 heures de
fonctionnement.
7. Joindre le tuyau de désaération au raccordement
correspondant (voir fig. 4, pos. 12) et le mettre
dans un conteneur ou un bac collecteur.
14
Désignation.
Désignation.
1
2
3
Raccordement hydraulique, type A7A7
Fig. 10
1
2
3
Raccordement hydraulique, types A1A1,
Fig. 11
A3A3
4.3 Connexion électrique
La prise secteur sépare la pompe du secteur.
La connexion électrique doit être réalisée par un
électricien agréé conformément aux réglementations
locales.
La pompe peut démarrer automatiquement lors de la
mise sous tension.
PRÉCAUTIONS
Démarrage automatique
Accident corporel mineur ou modéré
- S'assurer que la pompe est correcte-
ment installée et est prête à être mise
en service avant d'activer l'alimentation
électrique.
L'indice de protection (IP65 / Nema 4X) est unique-
ment garanti si les capuchons de protection sont ins-
tallés correctement.
Ne pas manipuler la prise secteur ni le câble.
La tension nominale de la pompe doit être conforme
aux conditions du site. Voir paragraphe
signalétique.
2.4 Plaque
