6.17 Entr./sort.
Dans le menu Régl. > Entr./sort., vous pouvez confi-
gurer les deux sorties Relais 1+Relais 2 et les
entrées de signal Arrêt ext., Signal vide et Signal niv.
bas.
Ent./sort.
Relais 1
Relais 2
Arrêt ext.
Signal vide
Signal niv. bas

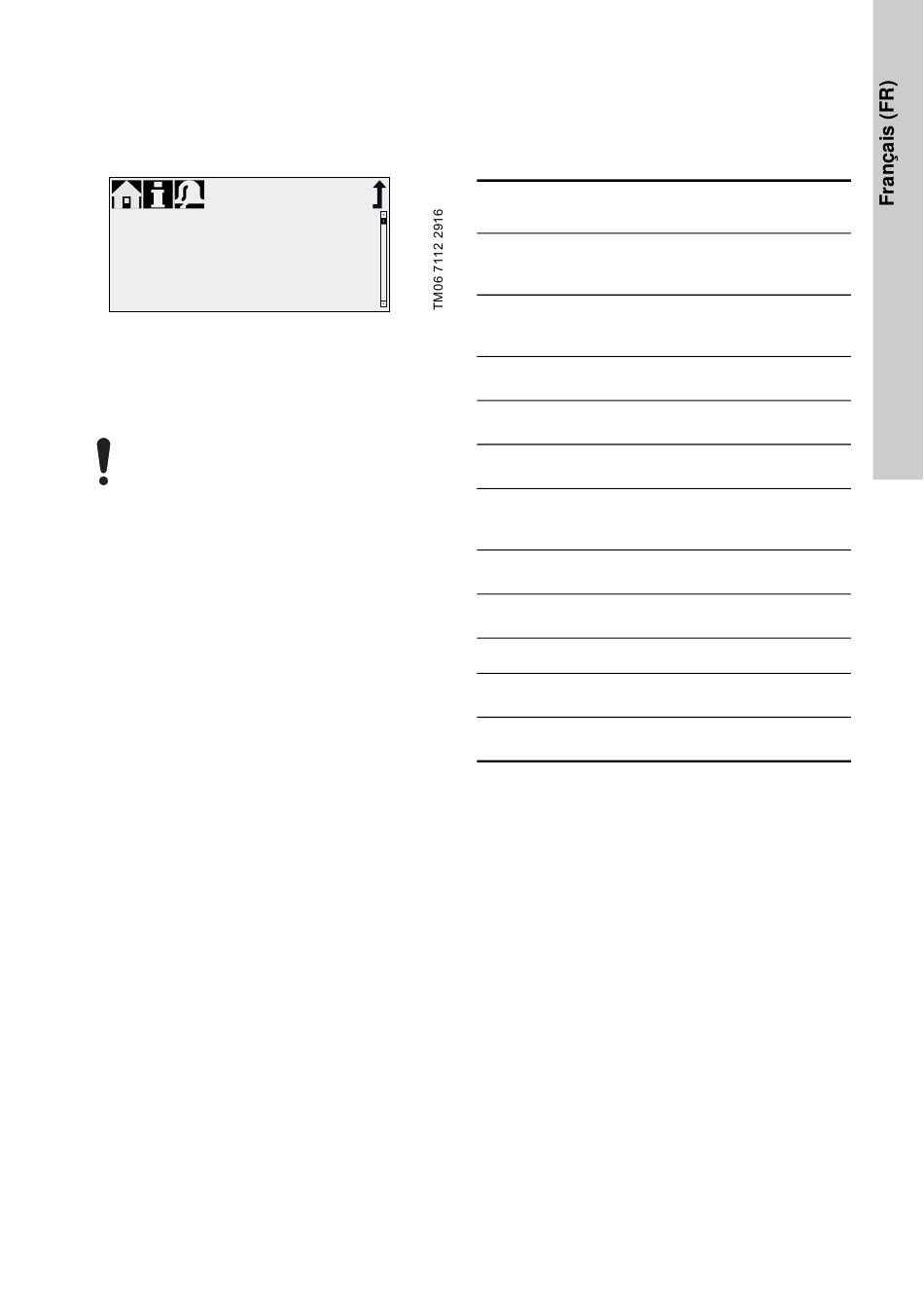

Menu Entr./sort.
Fig. 40
Lorsque l'heure ou la date est modifiée
dans le menu Hre+date, les fonctions de
sortie du dosage de la tempo et du relais
de la tempo (relais 2) sont arrêtées !
Les fonctions de sortie du dosage de la
tempo et du relais de la tempo doivent être
redémarrées manuellement !
Une modification de l'heure ou de la date
peut entraîner une augmentation ou une
diminution de la concentration !
6.17.1 Sorties relais
La pompe peut permuter deux signaux externes en
utilisant les relais installés. Les sorties relais sont
sans potentiel. Le schéma de câblage des relais est
indiqué au paragraphe
Chaque relais peut être alloué aux signaux suivants :
Signal
Relais 1
>
>
NO
Alarme*
NO
NO
Avertiss.*
Signal
course
Pompe
dose
Entrée
impulsion**
Bus
Type de contact
NO*
NC
*
Réglage d'usine
** Une bonne transmission des impulsions
entrantes peut uniquement être garantie jusqu'à
une fréquence d'impulsion de 5 Hz.
4.3 Connexion
électrique.
Signal
Descriptif
Relais 2
Rouge, pompe arrê-
Alarme
tée (signal de niveau
vide, etc.)
Jaune, pompe en
Avertiss.
marche (signal de
niveau bas, etc.)
Signal
Chaque course pleine
course
Pompe
Pompe en marche et
dose*
en dosage
Entrée
Chaque impulsion
impulsion**
entrante
Activé par une com-
Bus
mande dans la com-
munication bus
Cycle
Voir paragraphes sui-
Tempo
vants
Sem.
Voir paragraphes sui-
Tempo
vants
Contact normalement
NO*
ouvert
Contact normalement
NC
fermé
35
