Zwenkwiel
Zwenkwiel, aanpassing zwenkwiel, zwenkwielvork
Het kan gebeuren dat de rolstoel iets afwijkt naar links of naar rechts of
dat de voorwielen wiebelen.
Dat kan door de volgende zaken komen:
• De voorwaartse of achterwaartse wielbeweging is niet goed ingesteld.
• De camber is niet goed afgesteld.
• De luchtdruk van het voorwiel en/of van het achterwiel is niet goed; de
wielen draaien niet soepel genoeg.
Als de voorwielen niet goed afgesteld zijn, zal de rolstoel niet in een
rechte lijn rijden.
U moet de voorwielen laten afstellen door een erkend dealer. Telkens
wanneer u de positie van het achterwiel hebt laten veranderen, moet u
het balhoofd opnieuw aanpassen en de wielvergrendelingen controleren.
Het zwenkwiel instellen
Om ervoor te zorgen dat beide vorken parallel worden ingesteld, moet
u de tanden tellen die aan beide kanten zichtbaar zijn. Nadat u de
zwenkwielvork heeft ingesteld, zorgen de tanden voor een stevige
positie, en kan een aanpassing van 16° met stappen van 2° worden
aangebracht. Gebruik de vlakke kant om te controleren dat de positie een
rechte hoek met de grond vormt.
Met het gepatenteerde ontwerp kan de zwenkwielvork zodanig worden
gedraaid, dat het op een rechte hoek met de grond ingesteld kan worden
wanneer de zittinghoek is aangepast, (Fig. 5.10 + 5.11).
De voorwaartse stabiliteit instellen
Maak de inbusschroeven (1) aan de onderkant van de vork los. Hierna
kunt u de schroef losmaken (2). Nu kunt u de fitting naar links of rechts
draaien (3).
Links - de stoel trekt naar links.
Rechts - de stoel trekt naar rechts.
Draai vervolgens de schroeven weer aan (2). Zet de wielvork in een hoek
van 90° ten opzichte van de vloer.
Draai vervolgens de schroeven weer aan (1). (Fig. 4.16).
OPGELET!
Op de schroeven/bouten die gebruikt zijn op deze rolstoel is in de fabriek
een schroefdraadborging toegepast. Nadat ze vijfmaal zijn losgedraaid/
vastgedraaid, dienen de schroeven/bouten door nieuwe vervangen te
worden, of moet nieuwe schroefdraadvloeistof (gemiddelde sterkte)
worden aangebracht.
Zitsysteem
zittinghoogte instellen
Om de hoogte van de rugleuning aan te passen, draait u de inbusschroef
(1) waarmee de beugel aan de asplaat is bevestigd, los en verwijdert
deze (één schroef aan iedere zijde). Stel de twee camberbuisbeugels (2)
in op de gewenste hoogte en draai de twee inbusschroeven weer vast.
Volg voordat u de schroeven aandraait, de instructies om de inspoor/
uitspoor op nul in te stellen.
Draai de schroeven tot 10 Nm aan (Fig. 5.13)
OPGELET!
• Er kan een aanpassing aan de zwenkwielhoek noodzakelijk zijn
wanneer de hoogte van de achterzitting wordt ingesteld.
• Op de schroeven/bouten die gebruikt zijn op deze rolstoel is in
de fabriek een schroefdraadborging toegepast. Nadat ze vijfmaal
zijn losgedraaid/vastgedraaid, dienen de schroeven/bouten door
nieuwe vervangen te worden, of moet nieuwe schroefdraadvloeistof
(gemiddelde sterkte) worden aangebracht.
Simba
All manuals and user guides at all-guides.com
98

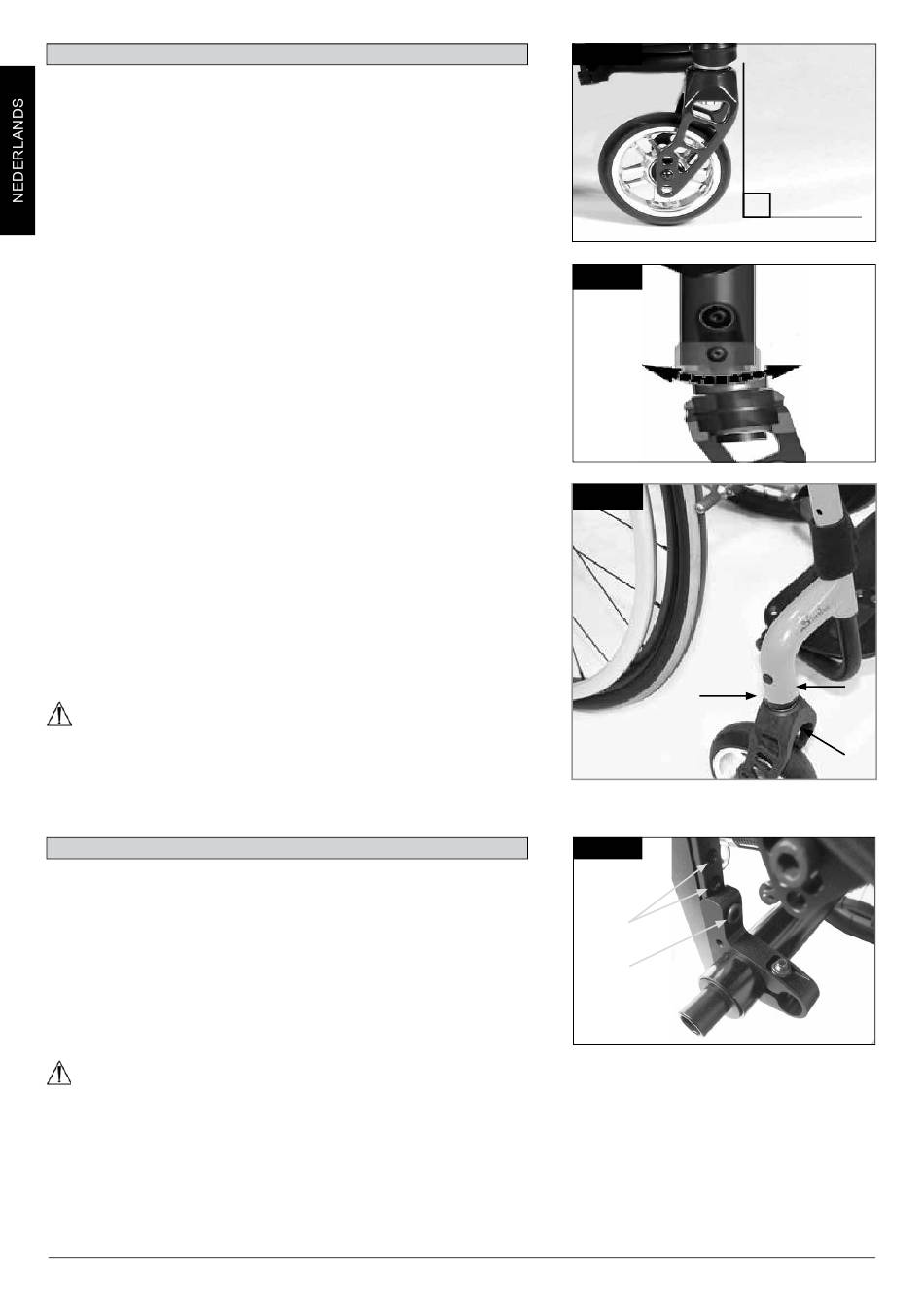

Fig. 5.10
