Sunrise Medical zippie Simba Notice D'utilisation page 118

Rueda delantera
Rueda delantera, adaptador, horquilla
Si, con el tiempo, su silla se va ligeramente hacia la derecha o hacia la
izquierda,
las causas pueden ser:
• El juego de la rueda delantera no ha sido ajustado correctamente.
• El ángulo de la rueda delantera no ha sido ajustado correctamente.
• La presión de la rueda delantera y/o trasera no es correcta; las ruedas
no giran de manera fluida.
La silla de ruedas no avanzará en línea recta si las ruedas delanteras no
están correctamente ajustadas.
El ajuste de las ruedas debería ser siempre realizado por un distribuidor
autorizado. Las ruedas delanteras y los frenos deben reajustarse cada
vez que se modifique la posición de las ruedas traseras.
Ajuste de la rueda delantera

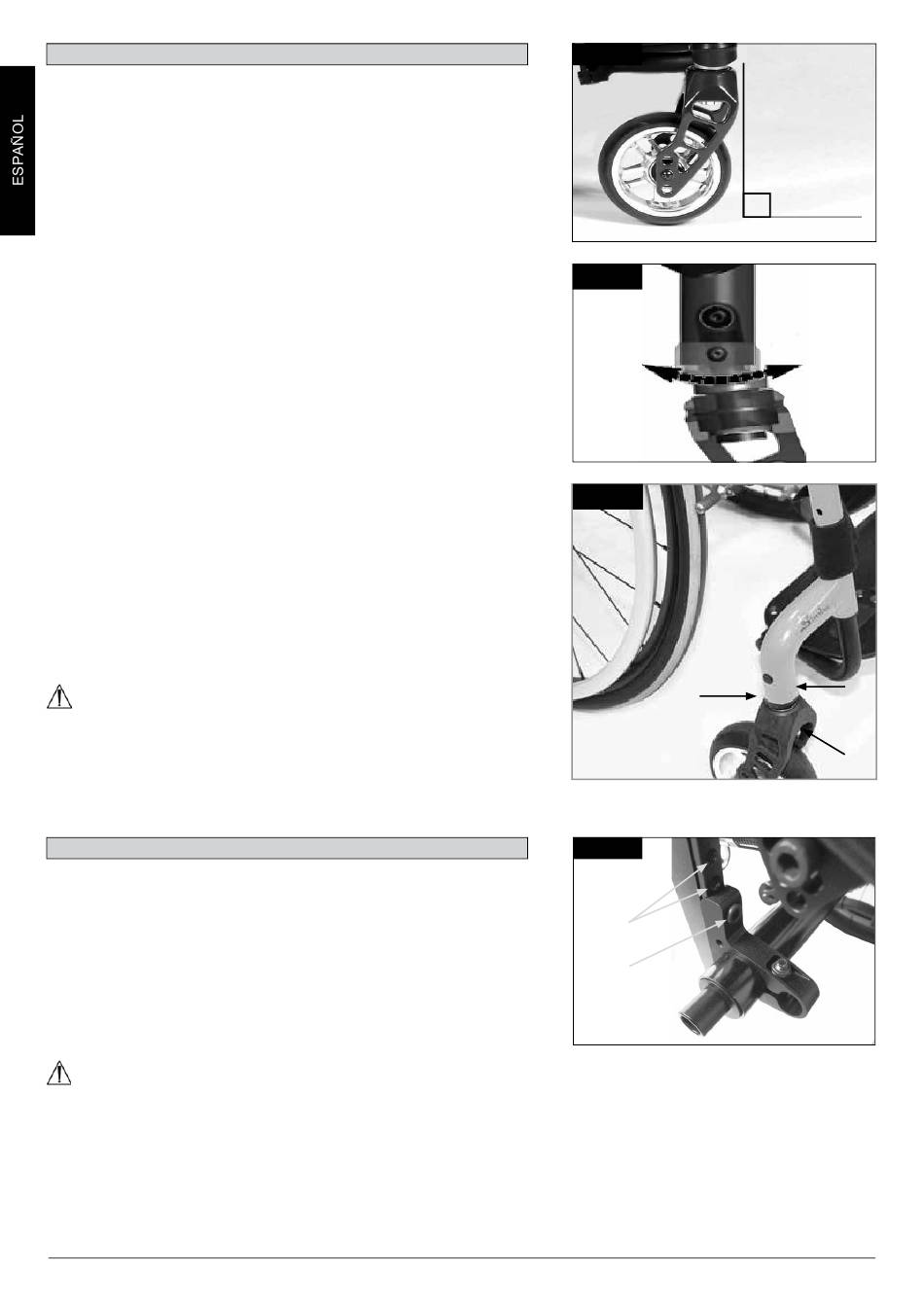

Para asegurarse de que ambas horquillas estén paralelas, basta con
contar los dientes que están visibles a ambos lados. Tras ajustar la
horquilla de la rueda delantera, los dientes se encargarán de sujetarla en
su sitio, permitiendo un ajuste total de 16º, en incrementos de 2º. Utilice
el lado plano para comprobar que forme un ángulo recto con el suelo.
El diseño patentado permite girar la horquilla de la rueda delantera, de
modo que pueda reajustarse hasta formar un ángulo recto con el suelo
tras alterar el ángulo del asiento (Fig. 5.10 + 5.11).
Ajuste de la estabilidad direccional
Afloje los tornillos Allen (1) del lado inferior de la horquilla. Retire el
tornillo (2). Ahora puede girar la pieza negra (3) hacia la izquierda o la
derecha.
Izquierda: la silla gira hacia la izquierda
Derecha: la silla gira hacia la derecha
Vuelva a ajustar los tornillos (2). Posicione la horquilla en ángulo recto
con respecto al suelo.
Vuelva a ajustar el tornillo (1). (Fig. 4.16).
¡PRECAUCIÓN!
Los tornillos y los pernos utilizados en esta silla de ruedas contienen
un agente líquido de aseguramiento aplicado en la fábrica. Después de
cinco extracciones y recolocaciones, sustituya los tornillos/pernos con
otros nuevos o vuelva a aplicar el líquido de aseguramiento, (fuerza
intermedia).
Asiento
Ajuste de la altura del asiento
Para ajustar la altura trasera del asiento, suelte y retire el tornillo Allen
(1) (uno en cada lado), que fija la abrazadera (2) a la pletina del eje.
Desplace las dos abrazaderas de los tubos del camber (2) a la altura
deseada, y vuelva a apretar los dos tornillos Allen. Antes de apretar los
tornillos, siga las instrucciones para establecer el ángulo de inclinación
en cero.
Apriete los tornillos a 10 Nm (Fig. 5.13)
¡PRECAUCIÓN!
• Puede que haya que ajustar el ángulo de la rueda delantera al
ajustar la altura trasera del asiento.
• Los tornillos y los pernos utilizados en esta silla de ruedas contienen
un agente líquido de aseguramiento aplicado en la fábrica. Después
de cinco extracciones y recolocaciones, sustituya los tornillos/pernos
con otros nuevos o vuelva a aplicar el líquido de aseguramiento,
(fuerza intermedia).
Simba
All manuals and user guides at all-guides.com
118
Fig. 5.10
Fig. 5.11
Fig. 5.12
Fig. 5.12
3
Fig. 5.13
2
1
90
o
2
1
Rev.5.0
