Alinhamento das Rodas
Ajustar alinhamento das rodas
Importante: Para obter o melhor movimento possível, deve ajustar
as rodas traseiras para a posição ótima, o que significa ajustar
corretamente o alinhamento das rodas.
Para tal, meça a distância entre ambas as rodas frontal e traseira
para se certificar que estão paralelas entre si. A diferença entre
ambas as medições não deve ser superior a 5 mm.
Para ajustar as rodas para que fiquem paralelas, desaperte os
parafusos e rode a manga do eixo de acordo. Certifique-se que em
qualquer ajustamento, os parafusos são apertados corretamente
(consulte a página de forças de torção).
Ajustamento de controlo SIMBA
Ajustar a convergência/abertura para zero:
NOTA: Numa cadeira de rodas com cilindros de curvatura de 0°, não
é possível ajustar a convergência ou abertura. Este ajustamento é
necessária apenas em cilindros de curvatura de 3°, 6° e 9°.
A expressão "convergir ou abrir" define o alinhamento das rodas
traseiras da cadeira em relação ao chão. Isto determina a qualidade
do movimento da cadeira. Ocorre resistência normal ou resistência
de movimento quando a convergência for ajustada para zero.
Para ajustar a convergência/abertura para zero: Desaperte os
parafusos Allen (1) (um de cada lado), que fixam o gancho do tubo
angular. Inspecione a bola no plano horizontal (2) e vire o tubo
angular (3) até a bola ficar no centro. A convergência agora é zero.
Antes de apertar os parafusos (1), verifique se o tubo curvo está
centrado da esquerda para a direita. A distância deve ser a mesma
em ambos os lados ou não deverá existir distância alguma. Aperte os
parafusos com uma força de 10 Nm (Fig. 5.14 - 5.16).
Ajustamento da largura da base da roda
CUIDADO!
Quando ajustar a base da roda traseira, ajuste primeiro uma
roda e depois a outra. Se ambos os lados forem ajustados
simultaneamente, o ajustamento da convergência/abertura é
alterado. Para ajustar a base da roda traseira, as peças da curvatura
(4) movem-se telescopicamente para dentro ou para fora do tubo
curvo (5) e são fixadas quando atingirem a extremidade. Desaperte
o parafuso (6) (o mais próximo do tubo curvo) no lado esquerdo da
cadeira.
Mova o eixo de extração rápida para dentro ou para fora para atingir
a base da roda pretendida. Aperte os parafusos com uma força de
10 Nm. Repita este processo no lado direito da cadeira e ajuste a
distância para que seja igual ao lado esquerdo (Fig. 5.17).
CUIDADO!
O fluido de travamento da rosca dos parafusos usados nesta cadeira
de rodas é aplicado na fábrica. Após cinco reinstalações, substitua
os parafusos por novos ou reaplique fluído de travamento da rosca
novo, (força intermédia).
Simba
All manuals and user guides at all-guides.com
139

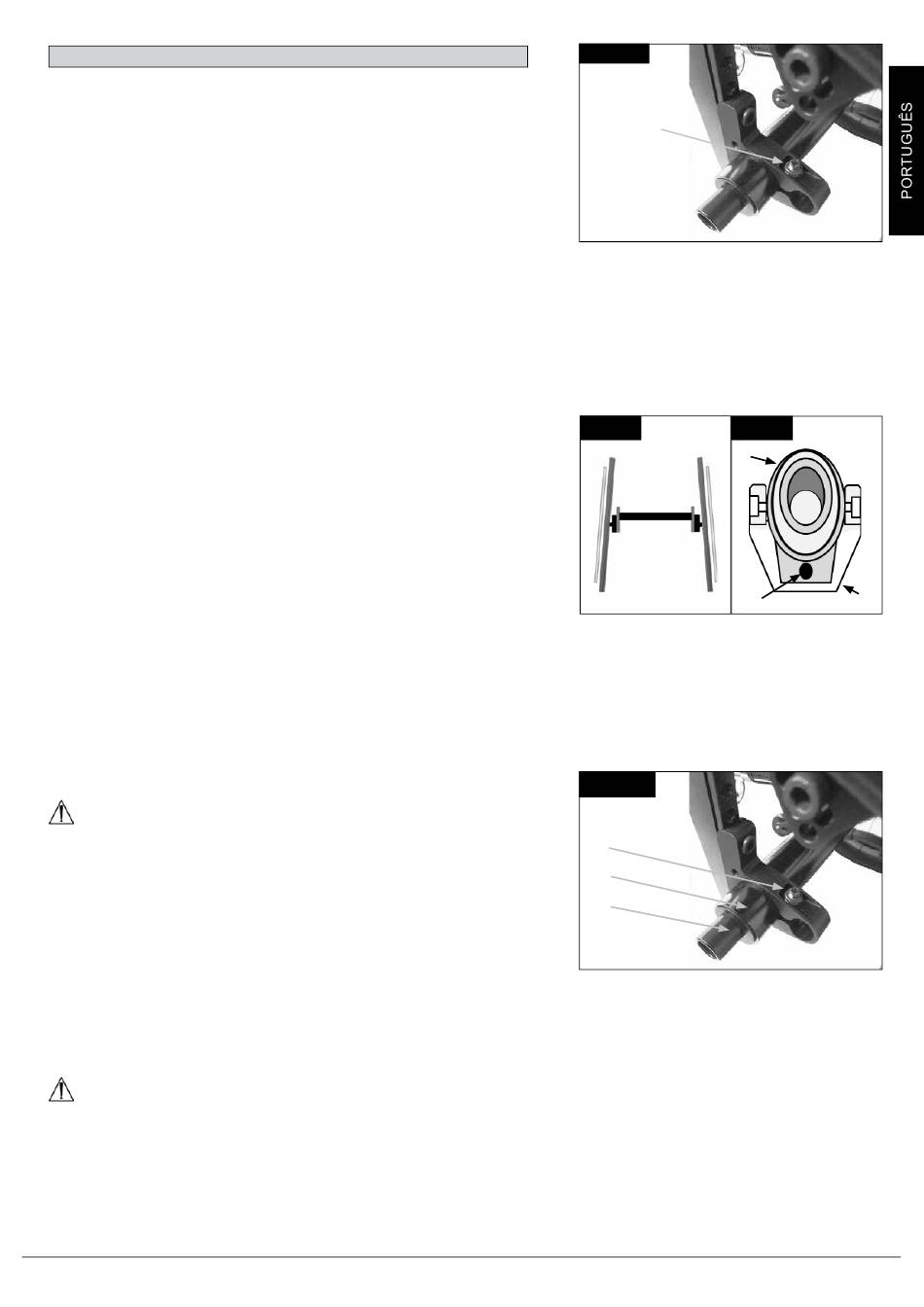

Fig. 5.14
