4.7
Installation du gicleur
Le brûleur est en conformité avec les prescriptions d'émission de
la norme UL 296.
Pour s'assurer que les émissions ne varient pas, il faut utiliser les
gicleurs recommandés et/ou alternatifs indiqués par le fabricant
dans le manuel d'instructions et d'avertissements.
Il est recommandé de remplacer les gicleurs une
fois par an à l'occasion des opérations d'entretien
normales.
ATTENTION
L'utilisation de gicleurs différents de ceux spécifiés
par le fabricant et un entretien régulier inapproprié
peuvent déterminer la non-conformité des limites
d'émission avec les valeurs établies par les régle-
mentations en vigueur, et dans des cas extrême-
ment graves, entraîner des risques potentiels pour
les personnes et les objets.
PRÉCAUTION
Le fabricant décline toute responsabilité pour tout
dégât causé par l'inobservance des prescriptions
contenues dans ce manuel.
4.7.1
Choix du gicleur
Voir les diagrammes (Fig. 33 page 26).
Si un débit intermédiaire entre les deux valeurs indiquées dans les
diagrammes (Fig. 33 page 26) est requis, choisir un gicleur à débit
supérieur. La réduction du débit s'obtient à l'aide du régulateur de
pression.
4.7.2
Gicleurs conseillés
Gigleurs de débit de retour de type A4 - angle 45°
4.7.3

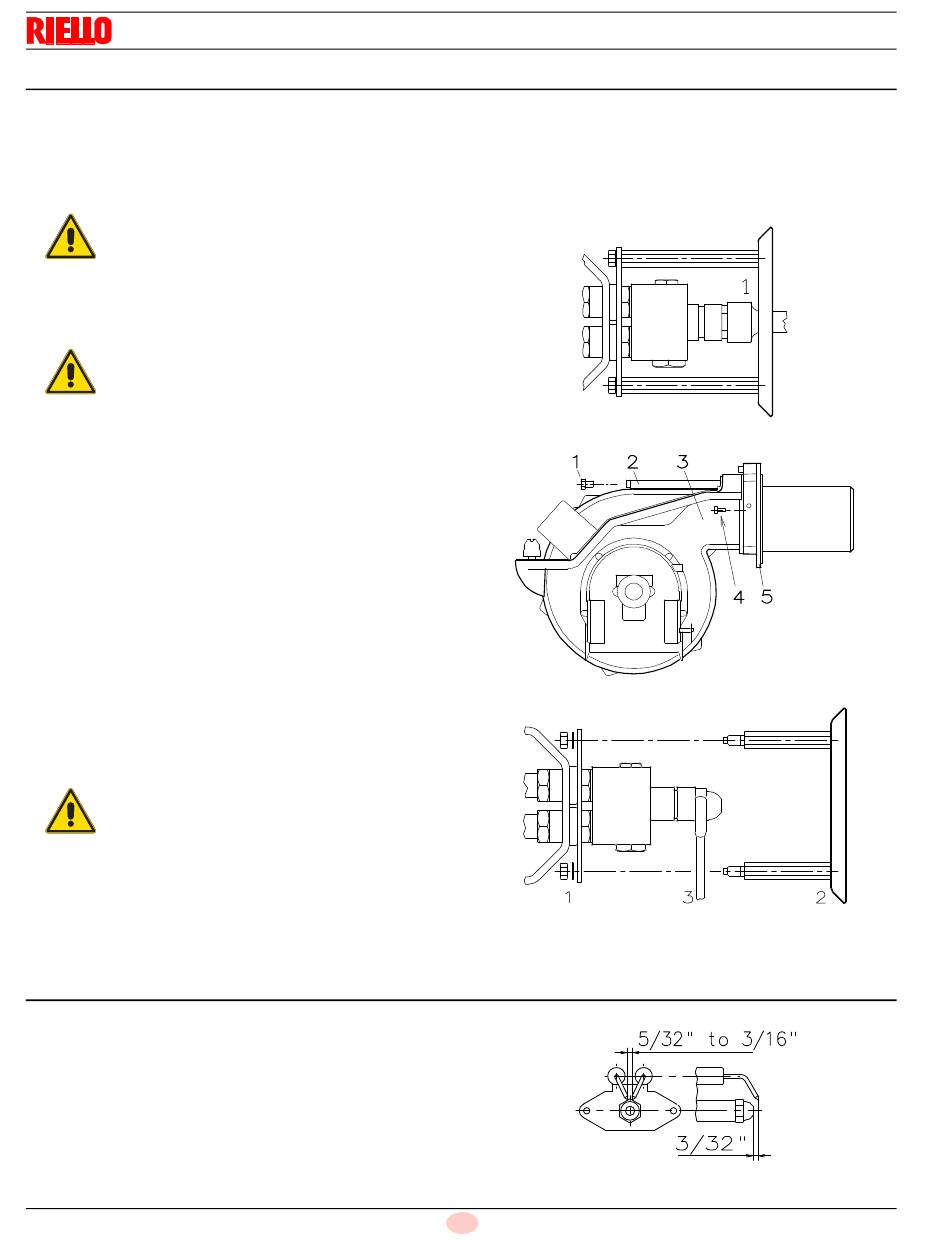

Montage du gicleur
À ce stade de l'installation, le brûleur est encore démonté de la
buse; il est par conséquent possible d'installer le gicleur à l'aide
d'une clé à douille 1)(Fig. 14), en plaçant la clé à travers le trou cen-
tral sur le disque de stabilité de flamme.
N'utiliser aucun produit d'étanchéité comme joints,
mastics ou rubans. Veiller à éviter d'endommager le
logement du joint du gicleur.
ATTENTION
Remonter enfin le brûleur 3)(Fig. 15) sur les glissières 2) et les faire
glisser jusqu'à la bride 5); en le tenant légèrement levé afin d'em-
pêcher au disque de stabilité de flamme d'appuyer contre la buse.
Serrer les vis 1) sur les glissières 2) et les vis 4) fixant le brûleur à
la bride.
4.8
Réglage de l'électrode
Veiller à ce que les électrodes soient placées comme illustré sur la
(Fig. 17).
20045162
Installation
S'il est nécessaire de changer un gicleur lorsque le brûleur est déjà
monté sur la chaudière, procéder comme suit:
– Tirer le brûleur vers l'arrière sur ses glissières comme illustré en
(Fig. 13) page 17.
– Retirer les écrous 1)(Fig. 16) et le disque 2).
– Utiliser une clé 3)(Fig. 16) pour changer les gicleurs.
D1220
D1222
18
F
D2528
Fig. 14
D1221
Fig. 15
Fig. 16
Fig. 17
