BWT Protector mini H/R 1/2 Notice De Montage Et D'utilisation page 8

F

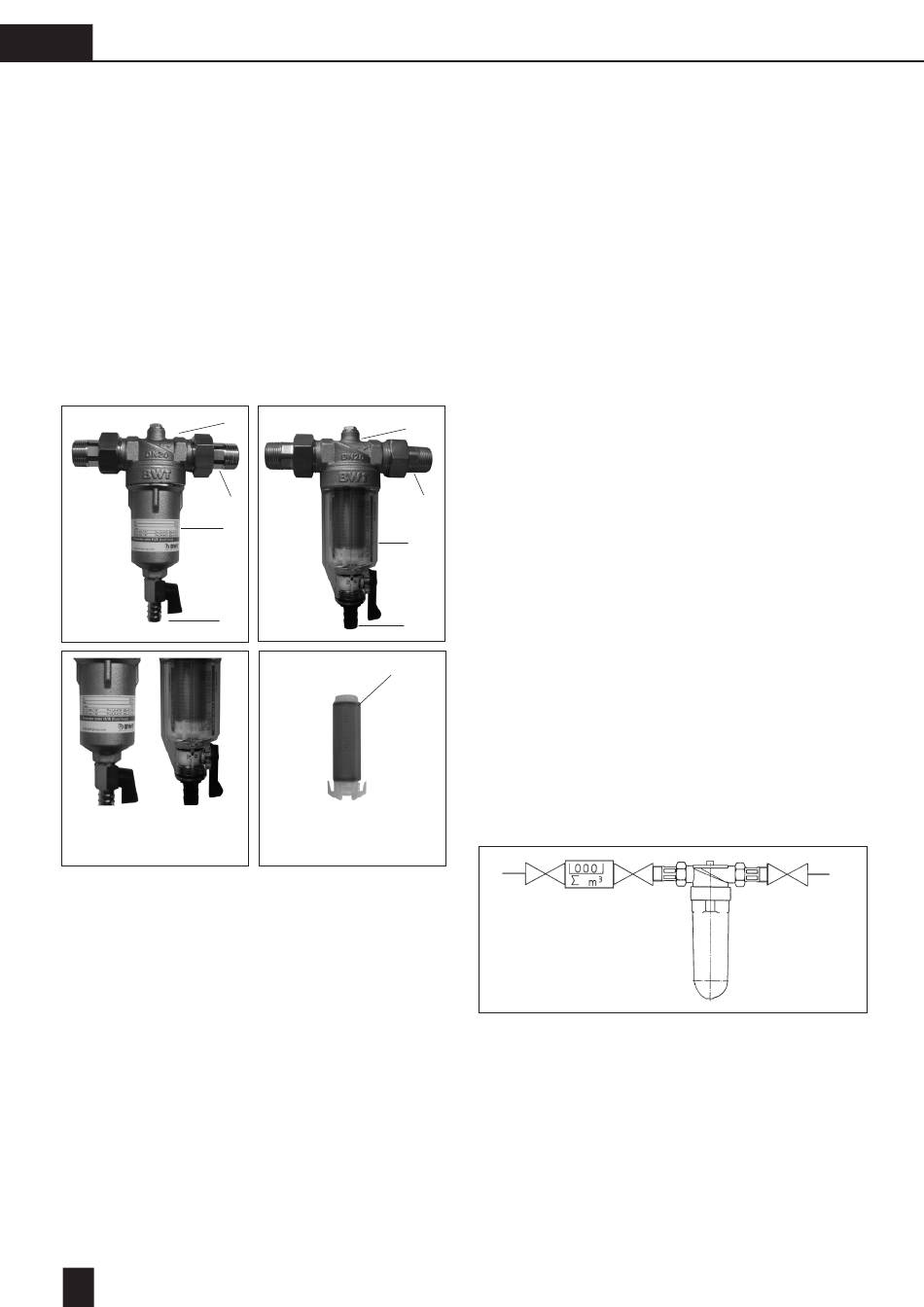

1. Etendue de la livraison
Filtre protector mini, filtre de rinçage H/R 25
bar/70°C et C/R 16 bar/30°C, comprenant:
1. Tête de filtre en laiton avec raccord
pour manomètre en 1 ''1/4 et raccord
fileté mâle et femelle.
2. Partie inférieure H/R en laiton et C/R en
plastifié
3. Elément filtrant en inox
4. Raccords filetés
5. Vanne de rinçage
Filtre complet avec élément filtrant, joint et vis de
purge.
Accessoire: Elément filtrant de rechange
Filtre H/R
Partie in- Partie in-
férieure en férieure en
laiton H/R plastifie C/R
2. Utilisation
Le filtre est destiné à la filtration d'eau potable et
industrielle, afin de protéger les canalisations d'eau
et les différents équipements raccordés en aval de
ces canalisations contre tout dysfonctionnement et
dommage dû à la corrosion causés par des parti-
cules telles que la rouille, les copeaux, le sable, le
chanvre, etc.
Pour les eaux contenant des particules grossières de
saletés, un séparateur de saletés grossières doit être
monté en amont. Le filtre n'est pas adapté à la filt-
ration de solvants, huiles, produits chimiques divers,
graisses et lubrifiants ainsi que pour la séparation
de substances solubles dans l'eau.
8
1
4
2
5
Filtre C/R
3
Elément
filtrant
3. Fonctionnement
L'eau brute passe par l'entrée d'eau brute du filtre et
traverse l'élément filtrant de l'extérieur vers l'intérieur
jusqu'à la sortie d'utilisation.
Les particules > 100 µm sont alors retenues à la
surface extérieure du tissu filtrant. L'eau entrant dans
le réseau de canalisation est propre.
En cas d'encrassement progressif du tissu filtrant
entraînant une baisse sensible de la pression d'eau,
ou au plus tard tous des six mois, l'élément filtrant est
à remplacer ou à nettoyer.
4. Conditions préalables de montage
Respecter les prescriptions d'installation locales, les
directives générales et les données techniques de
1
l'appareil. Monter le filtre dans les conduites d'eau
froide en amont des dispositifs à protéger. Prévoir
systématiquement des vannes d'arrêt.
Attention: Le local dans lequel doit être installé le
4
filtre est impérativement à l'abri du gel et d'influences
perturbantes (p.ex. des sources de chaleur de
2
plus de 65° C, des rayonnements ultraviolets, des
vapeurs de solvant, des produits de combustion et
chimiques, lessives etc.). Le filtre doit être monté
dans des tuyauteries de la même dimension que
5
son diamètre nominatif. Le montage peut se faire à
l'horizontale ou à la verticale.
Attention: Tenir les parties en plastiques à l'abri des
huiles et graisses. Eviter des coups de béliers (coups
de fermeture causés par une électro-vanne montée
en aval ou autres).
5. Montage
Voir schéma de montage
Monter les vannes d'arrêt dans la tuyauterie d'eau
potable, en amont et en aval du filtre (respecter le
sens de circulation de l'eau (voir la flèche sur la tête
du filtre).
