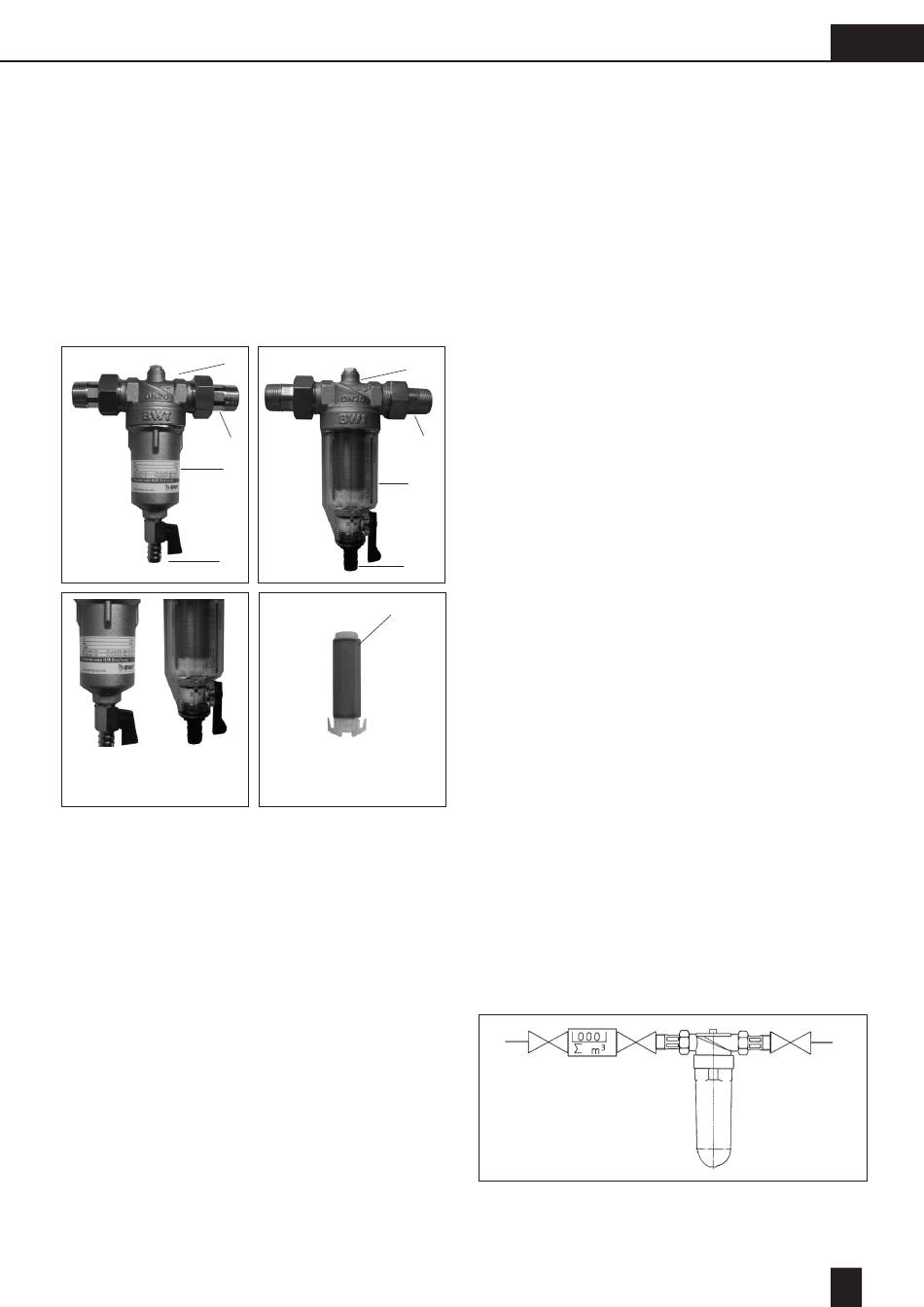

1. La fornitura comprende
Protector mini filtro H/R 25 bar/70°C e C/R 16
bar/30°C composto da:
1.
testata in ottone con raccordo manometro ¼"
e raccordo di collegamento con filetto esterno
così come interno
2.
coppa H/R in ottone e C/R in sintetica
3.
elemento filtrante in acciaio inox
4.
2 coduli e dadi di collegamento
5.
rubinetto di scarico e spurgo
Filtro completo di elemento filtrante, guarnizione
stagna e vite di scarico.
1
4
2
5
Filtro H/R
Coppa in
Coppa
ottone
sintetica
H/R
C/R
2. Utilizzo
I filtri servono per la filtrazione delle acque ad uso
potabile o tecnologico. Essi proteggono le con-
dutture idriche e le componenti del sistema di con-
duzione a esse collegate contro i problemi funziona-
li e i danni da corrosione prodotti da corpi estranei
come particelle di ruggine, schegge metalliche,
sabbia, canapa eccetera.
In caso di acque con presenza di particelle di
sporco di grandi dimensioni prevedere a monte un
apposito separatore.
I filtri non sono indicati per oli, grassi, solventi,
saponi e altri mezzi lubrificanti. Inoltre non sono
adatti per la separazione di sostanze idrosolubili.
1
4
2
5
Filtro C/R
3
elemento
filtrante
3. Funzionamento
L'acqua non trattata fluisce nel filtro passando
attraverso l'apposito ingresso e quindi, percorrendo
dall'esterno all'interno l'elemento filtrante, arriva
all'uscita priva di corpi indesiderati. In tal modo
le particelle estranee con diametro inferiore ai
100 μm vengono trattenute sul lato esterno del
tessuto filtrante. L'acqua pura è così idonea per
alimentare il sistema idrico. Quando, in seguito
all'eccessivo imbrattamento del tessuto filtran-
te, la pressione idrica si riduce notevolmente
(di solito non prima di sei mesi), l'elemento fil-
trante deve essere estratto e sostituito oppure
lavato.
4. Premesse all'installazione
Attenersi alle prescrizioni sull'installazione, alle
linee guida generali e ai dati tecnici in vigore
localmente.
Installare
one dell'acqua se calda (non oltre i 65°C)
a
monte
dell'impianto
stallare a monte ed a valle del filtro una
valvola di intercettazione.
Attenzione: il luogo di installazione deve essere al
riparo dal gelo e si devono evitare situazioni ne-
gative come ad esempio la presenza di vapori di
solventi, oli di riscaldamento, detersivi, prodotti chi-
mici di ogni tipo, raggi UV e fonti di calore non
oltre i 65 °C). I filtri devono essere installati in tuba-
zioni i cui diametri corrispondano a quelli del filtro.
L'installazione può essere effettuata nella tubazioni
sia in senso orizzontale che verticale.
Attenzione: tenere libero dall'imbrattamento di olio
e lubrificanti. Evitare i colpi d'ariete, in particolari i
colpi d'ariete provocati da elettrovalvole o simili.
5. Installazione
Vedi Schema A.
Installare le valvole di intercettazione a monte e a
valle del filtro nella tubazione dell'acqua da filtrare
(fare attenzione alla direzione del flusso dell'acqua
indicato dall'apposita freccia posta sulla testata).
il
filtro
nella
tubazi-
da
proteggere.
In-
11
