PL

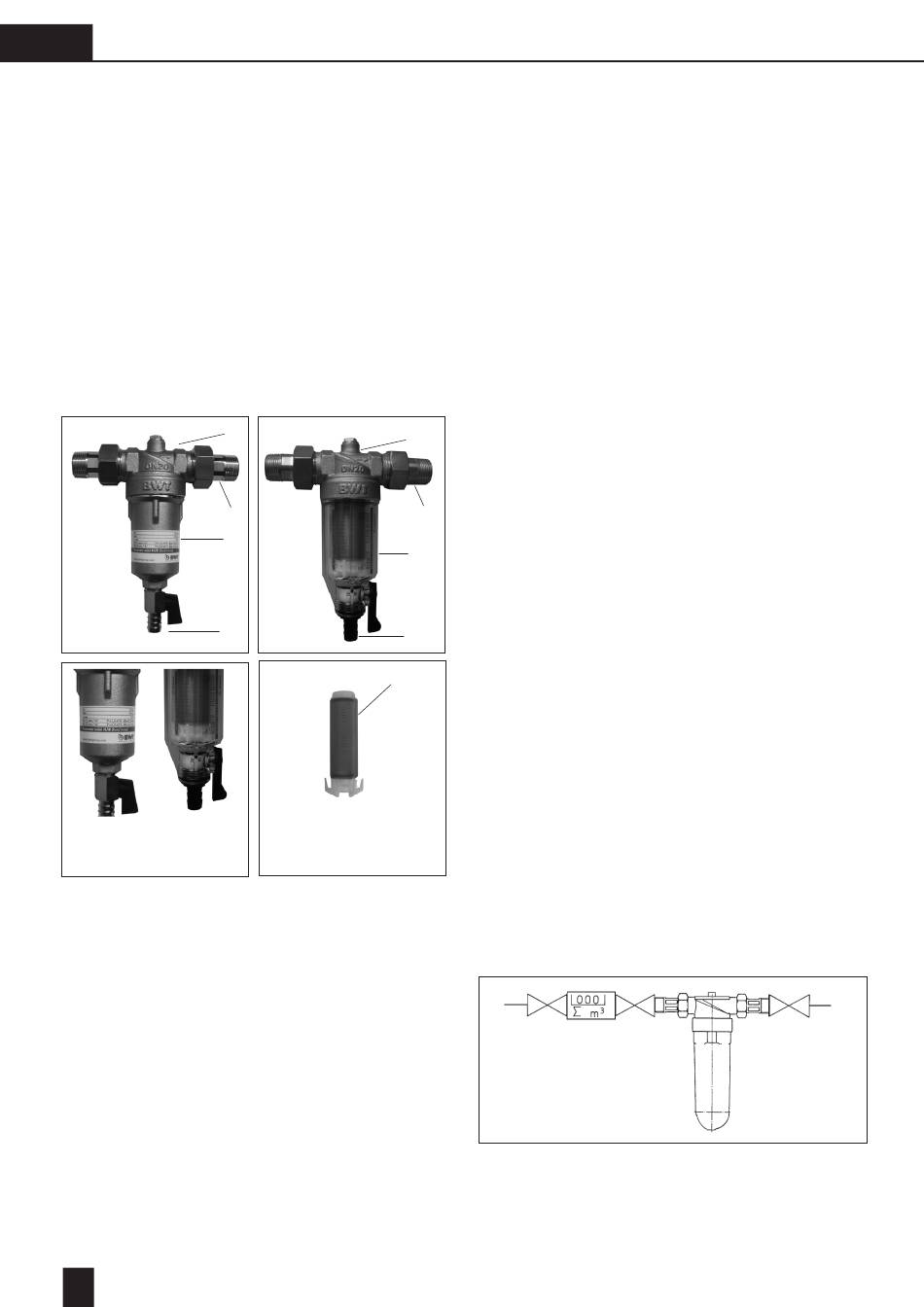

1. Zakres dostawy
Protector mini H/R 25 bar/70°C oraz Protector mini
C/R 16 bar/30°C - składające się z następujących
elementów:
1. głowica mosiężna z przyłączem do manome-
tru ¼" oraz przyłączem zarówno do gwintu
wewnętrznego, jak i zewnętrznego
2. dolna część obudowy H/R z mosiądzu, C/R z
tworzywa sztucznego
3. element filtracyjny ze stali szlachetnej
4. 2 śrubunki przyłączeniowe
5. zawór do płukania
Kompletny filtr z wkładem filtracyjnym, elementami
uszczelniającymi oraz śrubą spustową.
Akcesoria: zapasowy wkład filtracyjny.
filtr H/R
dolna część dolna część
obudowy z obudowy z
mosiądzu tworzywa
H/R C/R
2. Cel zastosowania
Filtr przeznaczony jest do filtrowania wody pitnej
i użytkowej, jako ochrona rur i innych elementów
wodociągu przed
waniem i szkodami korozyjnymi powodowanymi
przez cząstki zanieczyszczeń, jak np. wiórki, pia-
sek, resztki konopi itp.
Przy wodzie zawierającej większe zanieczyszcze-
nia należy przed filtrem zamontować odpowiedni
separator zanieczyszczeń.
Filtry nie są przeznaczone oczyszczania wody
zawierającej substancje oleiste, tłuszcze, rozpusz-
czalniki, mydła i inne maziste substancje, ani też
do oddzielania składników rozpuszczonych w wo-
dzie.
20
1
4
2
5
filtr C/R
3
element
filtracyjny
nieprawidłowym funkcjono-
3. Zasada działania
Woda przeznaczona do filtracji wpływa do
filtra przez wejście wody surowej i przepływając
przez element filtracyjny od strony zewnętrznej do
wewnętrznej kierowana jest do wyjścia wody oczy-
szczonej. W procesie filtracji cząstki zanieczyszczeń
>100 µm zatrzymywane są na zewnętrznej części
tkaniny filtracyjnej. Woda czysta prowadzona jest
do instalacji wodnej.
W przypadku znacznego spadku ciśnienia wody
spowodowanego
filtracyjnego, należy wkład filtracyjny wymienić
względnie oczyścić (najpóźniej jednak po 6
miesiącach eksploatacji).
4. Warunki wstępne montażu
1
Należy zwrócić uwagę na lokalne uregulowania
dotyczące instalacji wodnych i ogólne wytyczne
oraz parametry techniczne urządzenia.
Filtr należy montować w instalacji wody zimnej
4
przed obiektem (urządzeniem), który ma być chro-
2
niony. Dodatkowo należy przewidzieć montaż za-
worów odcinających.
Uwaga: Miejsce montażu musi być chronione przez
mrozem i niekorzystnymi czynnikami (np. opary
5
rozpuszczalników, olej opałowy, ługi czyszczące,
wszelkie chemikalia, bezpośrednie promieniowanie
UV i źródła ciepła powyżej 65°C). Filtry powinny
być zamontowane zgodnie do swojej średnicy w
instalację o odpowiednich wymiarach. Montaż
możliwy jest zarówno w instalacji poziomej, jak i
pionowej.
Uwaga: Elementy z tworzywa sztucznego należy
chronić przed olejami i tłuszczami. Należy unikać
ekstremalnych uderzeń ciśnienia (np. uderzenia
powodowane zamykaniem zamontowanego za filt-
rem elektrozaworu lub podobne).
5. Montaż
Zobacz: schemat montażu.
Zamontować w instalację wody pitnej zawory
odcinające przed i za filtrem (zwrócić uwagę na
kierunek przepływu oznaczony strzałką na głowicy
filtra).
zanieczyszczeniem elementu
