HU

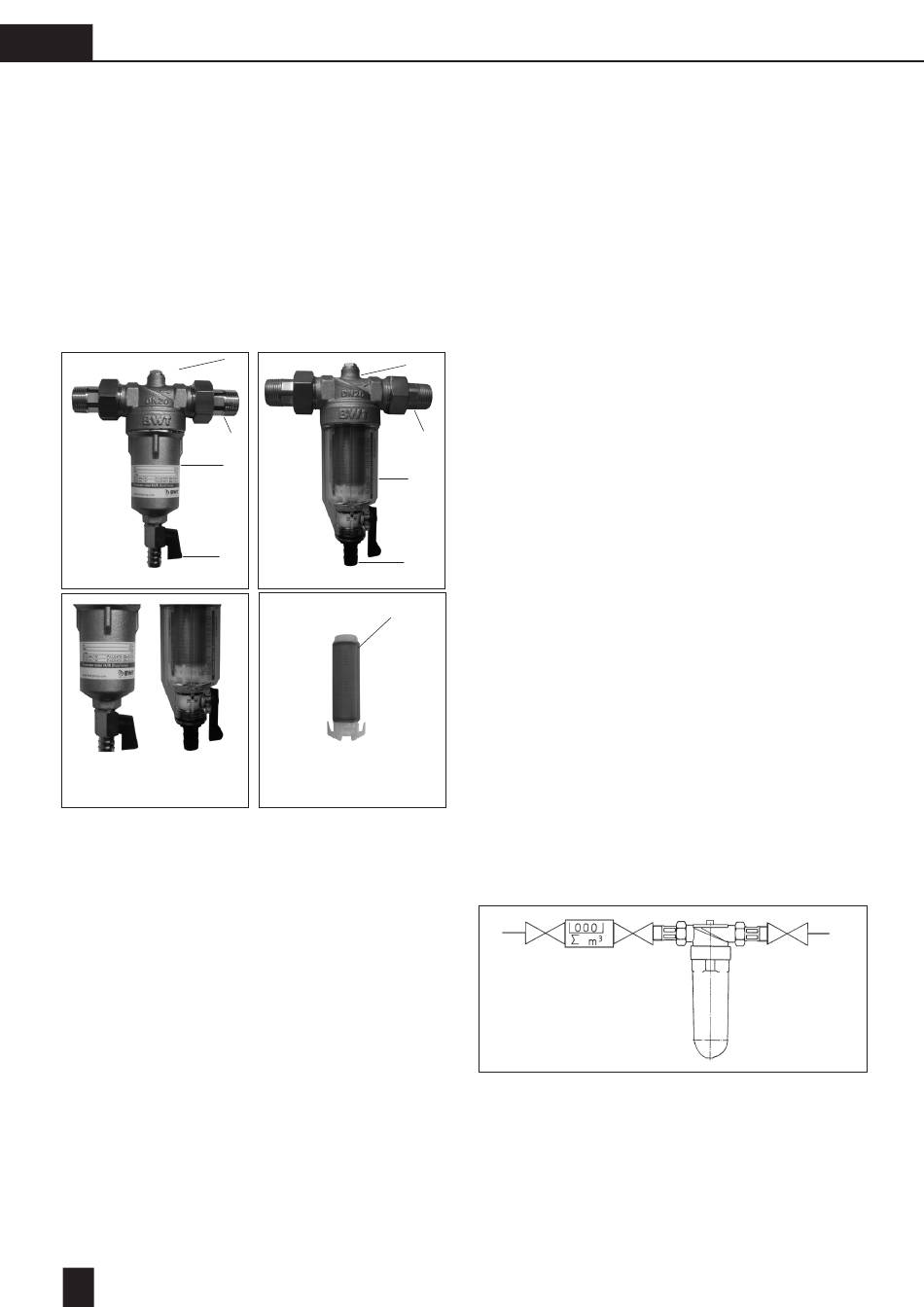

1. Szállítási terjedelem
Protector mini típusú, lemosható betétes, szűrő-
készülék (H/R 25 bar/70°C és C/R 16 bar/30°C)
alkatrészei:
1. Sárgaréz szűrőfej, ¼"-os nyomásmérő-
csatlakozással, belső- és külső menetes
csatlakozással is
2. Sárgaréz H/R szűrőcsésze és C/R műanyag
3. Nemesacél szűrőbetét
4. 2 csatlakoztató csavarkötés
5. Öblítőszelep
Tartozéka: cserélhető szűrőbetét
szűrőkészűlék H/R
sárgaréz műanyag
szűrőcsésze szűrőcsésze
H/R C/R
2. Felhasználási célja
A szűrőberendezés ivó- és üzemi víz szűrésének
célját szolgálja. Megóvja a vízvezetékeket és az
azokra csatlakoztatott, a vizet vezető- rendszer-
elemeket azoktól az üzemzavaroktól és korrózió
okozta károktól, melyeket az olyan szennyeződések
okoznak, mint rozsda, forgács, homok, kender, stb.
Durva szennyeződéseket tartalmazó víz esetén a
szűrő elé egy durvaszűrőt kell beszerelni.
Ezek a szűrőkészülékek nem alkalmazhatóak ola-
jokra, zsírokra, oldószerekre, szappanokra és
egyéb zsíros közegekre. Vízben oldható anyagok
szűrésére sem alkalmasak.
14
1
4
2
5
szűrőkészűlék C/R
3
szűrőcbetét
3. A szűrőkészülék működési elve
A nyersvíz csatlakozásán keresztül áramlik be a
szűrőbe, ahol kívülről befelé haladva átáramlik a
szűrőbetéten. A szűrőberendezést a kezelt víz kime-
neténél hagyja el. Eközben a 100 µm-nél nagyobb
szennyeződéseket a szűrőszövet külső oldalán tart-
ja vissza. A tiszta víz a csővezetékhálózatba jut.
Amikor a szűrőszövet fokozódó mértékű elszeny-
nyeződése folytán a víznyomás értéke érezhetően
csökken – de legkésőbb 6 hónap elteltével -, a
szűrőbetétet ki kell cserélni, ill. meg kell tisztítani.
4. Beszerelés helyével szemben
1
támasztott követelmények
Vegye figyelembe a beszerelésre vonatkozó helyi
előírásokat, az általános irányelveket és a műszaki
4
adatokat. A szűrőkészüléket hidegvizes vezetékek-
be a védeni kívánt tárgyak előtt kell beszerelni. En-
2
nek során gondoskodni kell zárószelepekről.
Figyelem! A beszerelés helyének fagymentesnek kell
lennie, és kerülni kell a zavaró hatásokat (pl. oldó-
szerek gőzei, fűtőolaj, mosólúgok, mindennemű
5
vegyszerek, ultraibolya sugárzás és 65° C értéket
meghaladó hőforrások). A szűrőkészüléket névle-
ges átmérőjének megfelelően azonos méretezésű
csővezetékbe kell beépíteni. Figyelem! A műanyag
alkatrészek nem érintkezhetnek olajokkal és zsírok-
kal! Kerülni kell a rendkívüli, nyomás okozta- löké-
seket (pl. szűrő után beszerelt mágneses szelep
záródása által okozott lökés).
5. A szűrőkészülék beszerelése
Ld. beépítési vázlat.
A szűrőberendezés előtti és utáni elzárószelepeket
az ivóvízvezetékbe kell beszerelni (figyelembe véve
a szűrőfejen látható nyilat, mely az áramlás irányát
jelzi).
