D

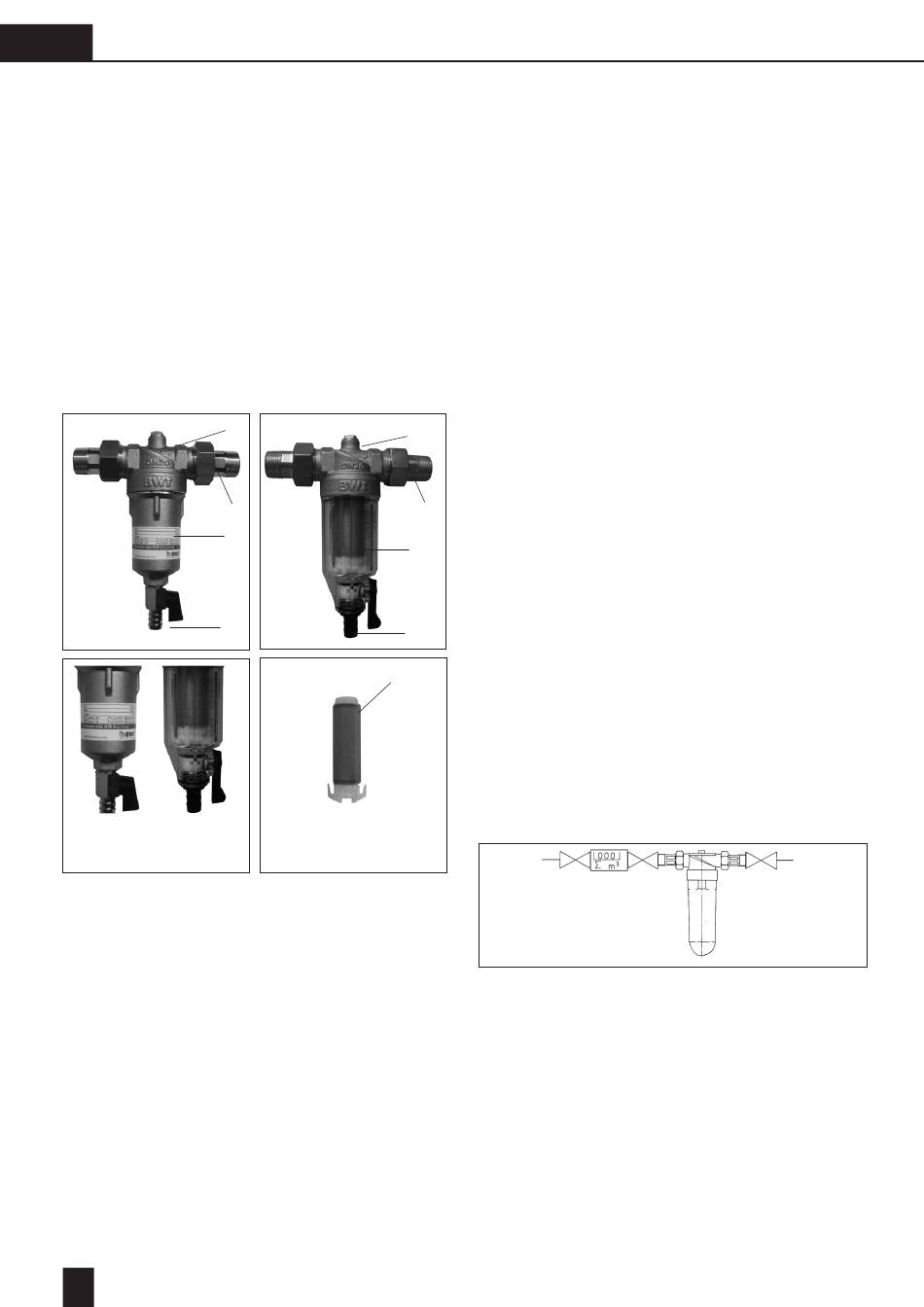

1. Lieferumfang
Protector mini Ausspülfilter H/R 25 bar/70°C und
C/R 16 bar/30°C bestehed aus:
1. Kopfteil aus Messing mit Manometer-Anschluss
¼" und sowohl Innen- als auch Außengewin-
de-Anschluss
2. Unterteil H/R aus Messing und C/R aus
Kunststoff
3. Filterelement aus Edelstahl
4. 2 Anschlussverschraubungen
5. Ausspülventil
Filter komplett mit Filterelement, Dichtung und Entlee-
rungsschraube.
Zubehör: Ersatzfilterelement
Filter H/R
Unterteil Unterteil
Messing Kunststoff
H/R C/R
2. Verwendungszweck
Die Filter sind zur Filtration von Trink- und Brauch-
wasser bestimmt. Sie schützen die Wasserleitungen
und die daran angeschlossenen wasserführenden
Systemteile vor Funktionsstörungen und Korrosions-
schäden durch Fremdpartikel wie Rostteilchen,
Späne, Sand, Hanf etc.
Bei Wässern mit groben Schmutzpartikel ist ein
Grobschmutzabscheider vorzuschalten.
Für Öle, Fette, Lösungsmittel, Seifen und sonstige
schmierende Medien sind die Filter nicht geeig-
net. Ebenso nicht zur Abscheidung wasserlöslicher
Stoffe.
2
1
4
2
5
Filter C/R
3
Filterelement
3. Funktion
Das Rohwasser strömt durch den Rohwassereingang
in den Filter und dort von aussen nach innen durch
das Filterelement zum Reinwasserausgang. Dabei
werden die Fremdpartikel > 100 µm an der Aussen-
seite des Filtergewebes zurückgehalten. Sauberes
Wasser gelangt in das Rohrleitungssystem.
Wenn infolge der zunehmenden Verschmutzung des
Filtergewebes der Wasserdruck spürbar nachlässt,
spätestens jedoch nach 6 Monaten, ist das Filter-
element zu wechseln bzw. zu reinigen.
4. Einbauvorbedingungen
Örtliche Installationsvorschriften, allgemeine Richt-
linien und technische Daten beachten.
Filter in Kaltwasserleitungen vor den zu schützenden
1
Objekten einbauen. Dabei grundsätzlich Absperr-
ventile vorsehen. Achtung: Der Einbauort muss frost-
sicher sein und störende Einflüsse vermeiden (z.B.
4 Lösungsmitteldämpfe, Heizöl, Waschlaugen, Che-
mikalien aller Art, UV-Strahlung und Wärmequellen
2
über 65°C). Die Filter sollen gemäss ihrer Nennwei-
te in gleich dimensionierte Rohrleitungen eingebaut
werden. Der Einbau ist in waagerecht und senkrecht
verlaufende Rohrleitungen möglich. Achtung: Kunst-
5
stoffteile öl- und fettfrei halten. Extreme Druckschläge
(Schliess-Schläge durch nachgeschaltetes Magnet-
ventil o.ä.) vermeiden.
5. Einbau
Siehe Einbauschema.
Absperrventile vor und nach dem Filter in die Trink-
wasserleitung einbauen (Fliessrichtungspfeil auf dem
Kopfteil beachten).
6. Inbetriebnahme
Filter auf ordnungsgemässe Installation prüfen.
Die Absperrventile dürfen noch nicht geöffnet sein.
Filterunterteil und Ausspülventil auf richtigen Sitz prü-
fen. Ausspülventil schliessen. Dabei darf keinWerk-
zeug verwendet werden.
Absperrhähne vor und nach der Anlage öffnen.
Rohrleitung über den nächstgelegenen Wasserhahn
nach der Anlage entlüften und das erste ablaufende
Wasser ableiten. Filter auf Dichtheit prüfen.
