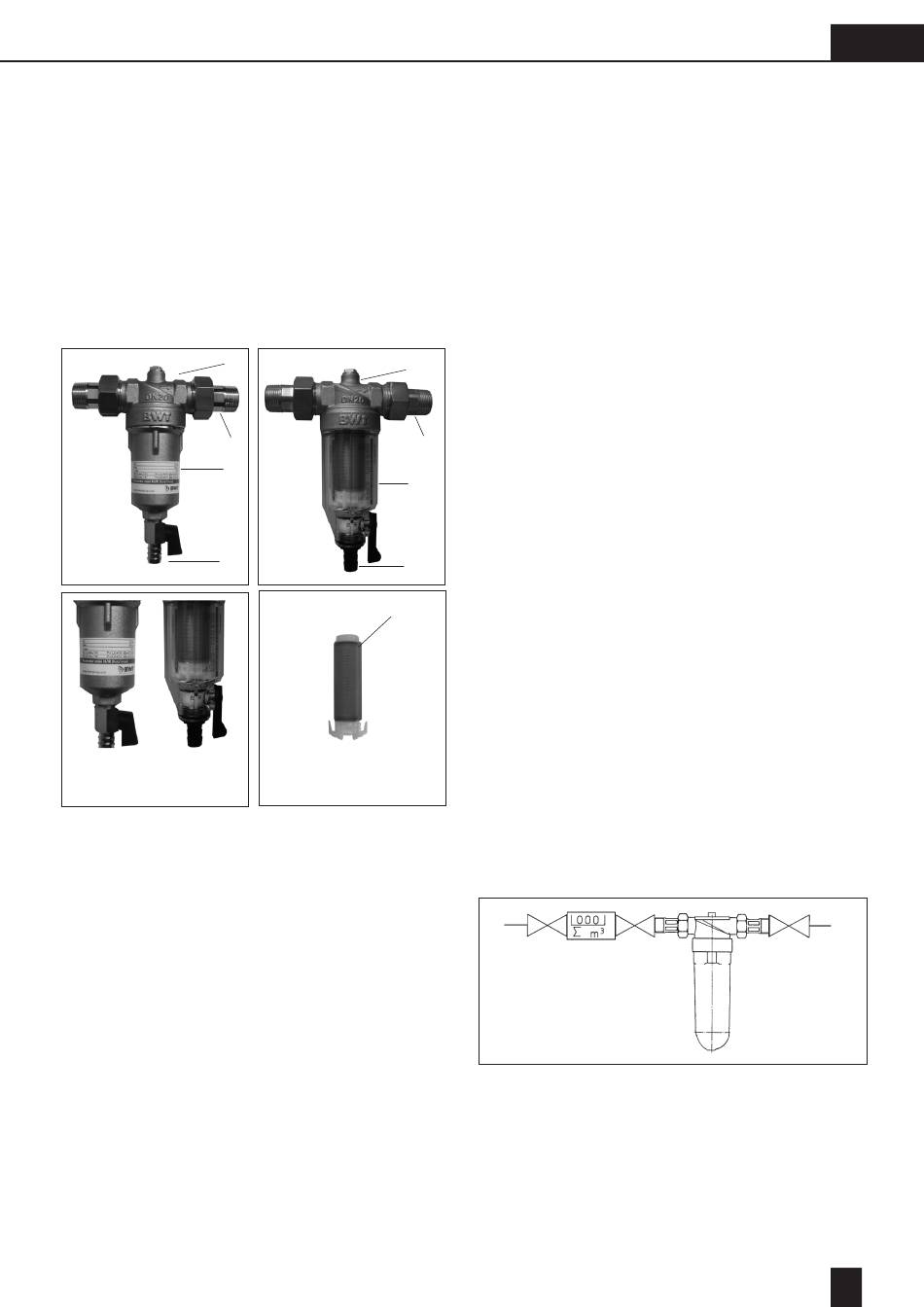

1. Rozsah dodávky
Filtr s proplachem Protector mini H/R 25bar/70°C
a C/R 16 bar/30°C sestává z:
1. mosazné hlavice s manometrem-přípoj ¼" a
přípojem s vnějším a vnitřním závitem
2. spodní díl H/R z mosazi a C/R plastu
3. nerezové filtrační vložky
4. 2 připojovací šroubení
5. vypouštěcí ventil
Kompletní filtr s filtrační vložkou, těsněním a
vypouštěcím šroubem.
1
4
2
5
Filtr H/R
Mosazný Plastový
spodní dil spodní dil
H/R C/R
2. Účel použití
Filtr Protector mini je určen pro použití k filtrování
mechanických nečistot z pitné a užitkové vody.
Chrání vodovodní potrubía na nich instalované
armatury a zařízení před funkčními závadami a
korozí, vyvolanými cizími částicemi, např. částečkami
rzi, pilin, písku, konopí atd.
U vody s hrubými nečistotami je nutné předřadit
odlučovač těchto částic.
Filtr není vhodný pro oleje, tuky, rozpouštědla,mýdla
a ostatní média se sklonem k mazání.
Stejně tak není určen pro odlučování látekrozpust-
ných ve vodě.
1
4
2
5
Filtr C/R
3
Filtrační
vložky
3. Funkce
Surová voda přitéká do filtru a protéká přes filtrační
prvek do výstupu čisté vody. Ve filtrační tkanině se
přitom zachytí cizí částice > 100 µm. Čistá voda
odtéká do vodovodního potrubí.
Jestliže v důsledku narůstajícího znečištění filtrační
vložky znatelně klesne tlak vody, nejpozději však
každých 6 měsíců, musí se kompletní filtrační prvek
vyměnit nebo očistit.
4. Podmínky montáže
Je třeba dodržovat instalační předpisy, obecné
směrnice a technické údaje.
Filtr instalujte do potrubí studené vody, před
zařízení, která chcete Zásadně by měly být instalo-
vány uzavírací ventily před i za filtrem, pro možnost
výměny filtrační vložky. Vybrané místo musí být
chráněno před mrazem. Musí být zaručena ochrana
filtru před chemikáliemi jakéhokoli druhu, barvivy,
topným olejem, louhy z praní, výpary z rozpouštědel,
zdroji tepla vyššího než 65 °C a přímým slunečním
zářením.,Filtr se podle své jmenovité světlosti osazu-
je do stejně dimenzovaného vodovodního potrubí
(studená voda) před chráněný objekt nebo za něj.
Nikdy přitom nezapomínejte na uzavírací
ventily.
Nesmí docházet k extrémním tlakovým rázům (např.
rázy při zavírání elektro- magnetického ventilu
atd.).
5. Montáž
Viz. Montážní schéma.
Do potrubí osaďte před filtrem a za ním uzavírací
ventily. Filtr se osazuje do vodovodního potrubí ve
vodorovné poloze (respektujte šipku naznačující
směr toku).
CZ
17
