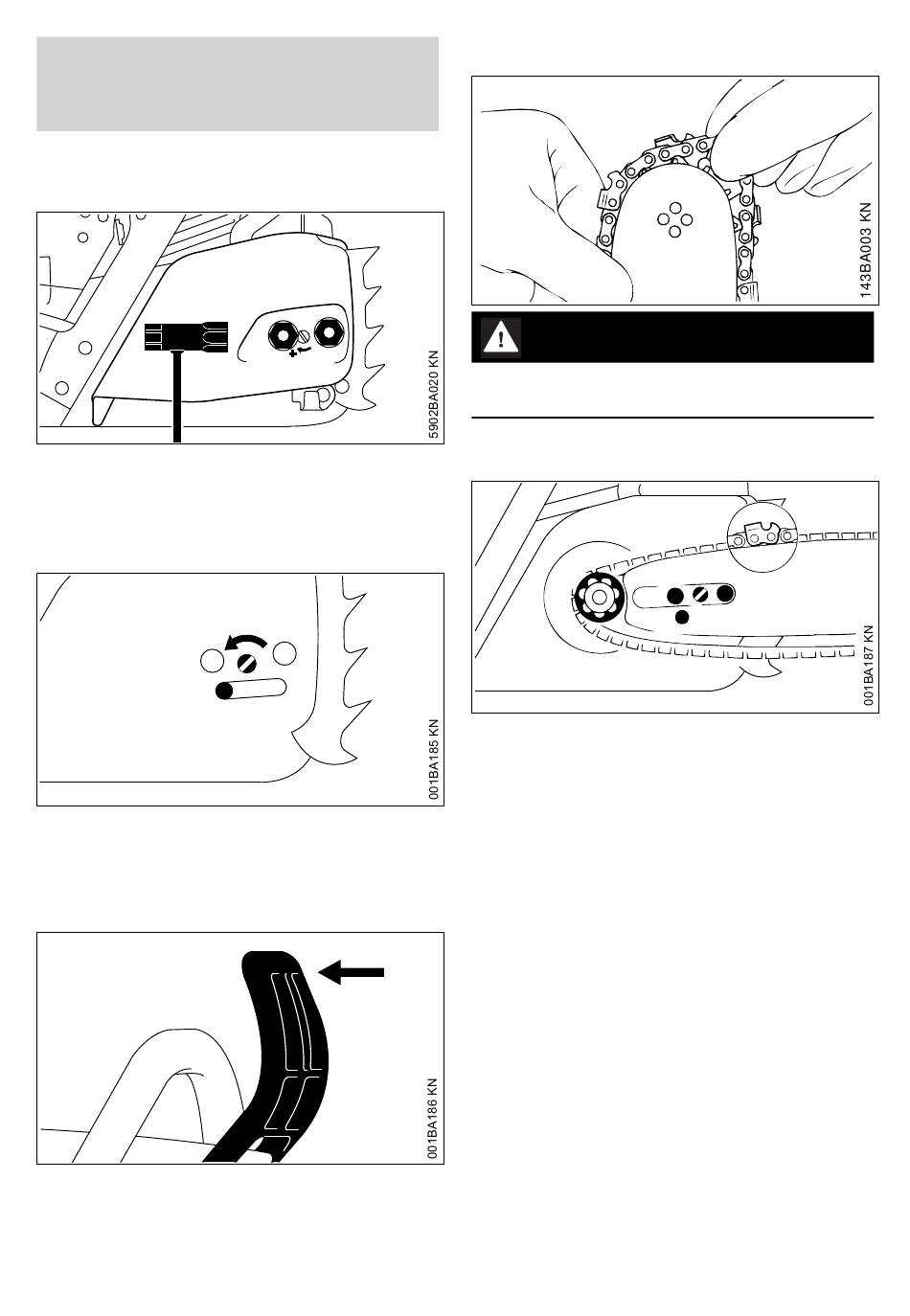

6 Montaggio di spranga di
guida e catena (tendica‐
tena laterale)
6.1 Smontaggio del coperchio roc‐
chetto catena
► Girare i dadi antiperdita verso sinistra fin
quando non pendono liberamente nel coper‐
chio rocchetto catena
► Togliere il coperchio rocchetto catena con i
dadi antiperdita
► girare a sinistra la vite (1)fino a fare appog‐
giare il cursore tendicatena (2) a sinistra sulla
sfinestratura della carcassa
6.2 Sbloccaggio del freno catena
► Tirare lo scudo in direzione del manico fino a
percepire un "clic" – il freno è sbloccato
106

6 Montaggio di spranga di guida e catena (tendicatena laterale)

1
2
6.3 Applicazione della catena
AVVERTENZA
Calzare guanti di protezione – pericolo di lesioni
per i denti affilati
► applicare la catena cominciando dalla punta
della spranga
3
► sistemare la spranga sulle viti (1) – i taglienti
della catena devono essere rivolti a destra
► portare il foro di fissaggio (2) sul perno del cur‐
sore tendicatena, sistemando contemporanea‐
mente la catena sul rocchetto (3)
► girare la vite (4) a destra finché la catena flette
solo poco verso il basso – e i naselli delle
maglie di guida si inseriscono nella scanala‐
tura della spranga
► Applicare nuovamente il coperchio rocchetto
catena – e stringere i dadi solo un po' a mano
(serrare i dadi solo dopo la messa in tensione
della catena)
► proseguire come in "Messa in tensione della
catena".
1
1
2 4
