Description du produit
2.2 1 Affichage
Toutes les opérations de commande sont prises en charge par
un affichage correspondant avec un texte clair sur un écran
couleur rétroéclairé.
Le menu peut s'afficher en 7 langues différentes
(voir partie 3.2.8).
Les défauts sont généralement affichés avec un code
d'erreur et un message d'erreur en texte clair s'affiche
à l'écran.
Remarques concernant l'élimination des dérange-
ments, voir chapitre 6.
La couleur du rétroéclairage définit le statut de fonctionnement et
le mode de commande :
Blanc :
Éclairage standard, affichage de fonctionnement
normal.
Rouge :
Statut d'erreur, selon le type d'erreur, le ROTEX
générateur de chaleur continue de fonctionner avec
certaines restrictions.
Vert :
Mode de commande avec autorisation de
l'exploitant.
Bleu :
Mode de commande avec autorisation du spécia-
liste.
1
Affichage de la date
2
Statut activité du brûleur
3
Affichage session du spécia-
liste
4
Affichage de l'heure
5
Température de départ ac-
tuelle
6
État du circuit de chauffage

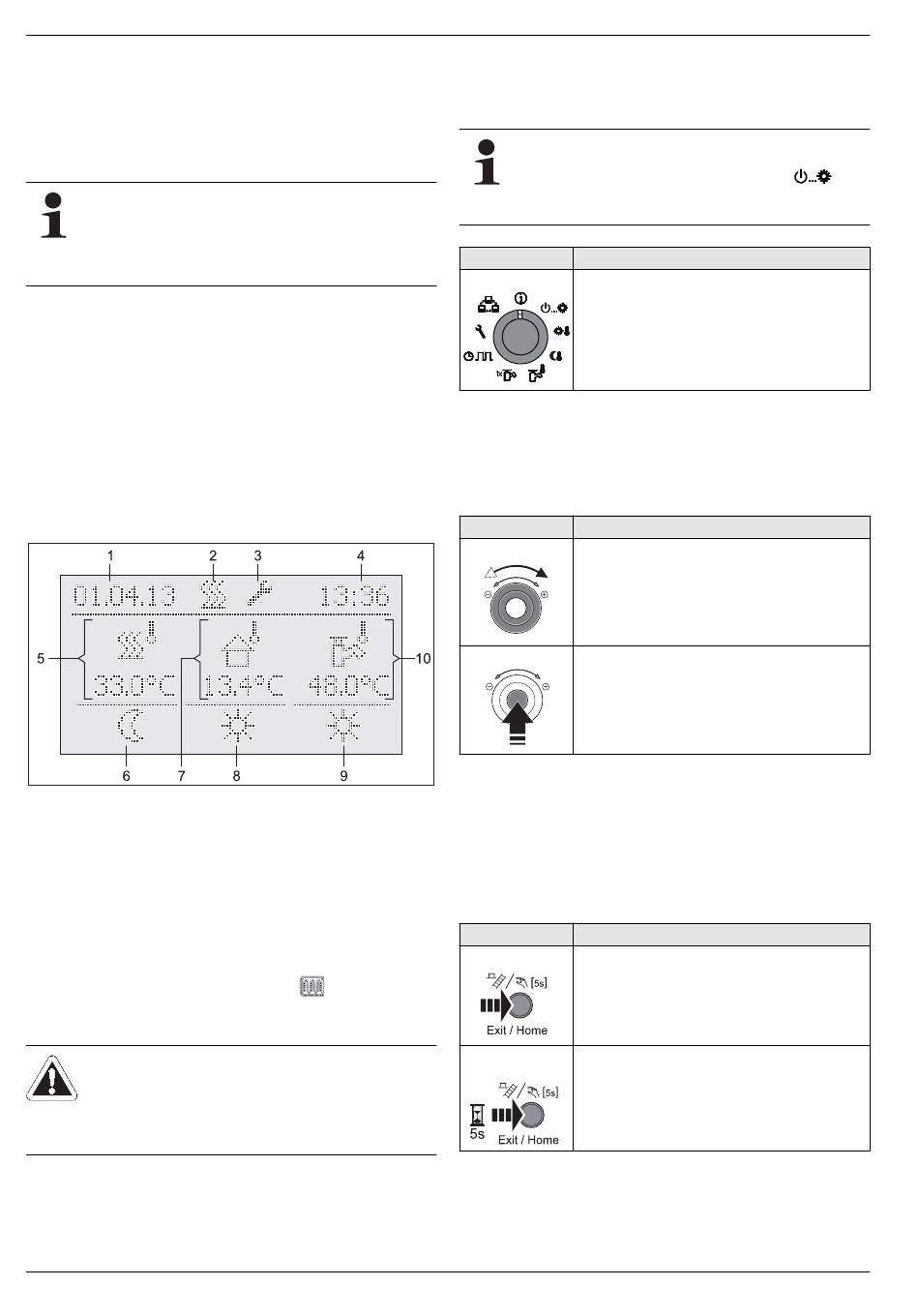

Figure 2-2 Affichage du Régulation - affichage standard
Lors d'une fonction de chape activée (voir chapitre 3.4.7), le
symbole s'affiche dans la ligne d'affichage
2.2 2 Eléments de commande
ATTENTION !
N'appuyez pas sur les touches de commandes avec
un objet dur et pointu. Cela peut entraîner des dom-
mages et des dysfonctionnements sur le dispositif de
réglage.
Si des combinaisons de touches spéciales ou des pressions plus
longues sur la touche sont requises pour certaines fonctions,
veuillez consulter la partie correspondante de ce manuel.
6
7
Température extérieure ac-
tuelle
8
Régime activé
9
État de préparation de l'eau
chaude
10
Température actuelle de l'ac-
cumulateur
supérieure.
Commutateur rotatif
Les fonctions et réglages fréquemment utilisés peuvent être sé-
lectionnés rapidement et directement à l'aide du commutateur ro-
tatif (niveau fonction principale).
Quel que soit la position du commutateur rotatif, le
ROTEX générateur de chaleur fonctionne selon le
régime réglé dans la position « Régime »
commutateur rotatif ou activé par un programme spéci-
fique.
Action
Tourner
Sélection directe des niveaux de fonction prin-
cipale attribués à cette position du commuta-
teur.
Tab. 2-1 Fonction du commutateur rotatif
Variateur
Le variateur permet de naviguer dans les niveaux correspon-
dants, de sélectionner et de modifier la valeur de réglage et de
valider cette modification en appuyant légèrement sur la touche.
Action
Tourner
À droite (+) : Augmentation des valeurs
À gauche (–) : Diminution des valeurs
Appuyer
Confirmer un choix, effectuer un réglage, exé-
cuter une fonction.
Tab. 2-2 Fonctions du variateur
Touche Échap
Grâce à cette touche, il est possible de revenir à l'écran pré-
cédent dans un index du menu ou d'interrompre une
fonction/entrée.
Cette touche permet également de consulter les niveaux spéci-
fiques (voir chapitre 3.3).
Action
Effleurer.
– Retour à l'affichage précédent ou au
niveau précédent
– Abandon d'une fonction spécifique ou
d'un programme horaire activé une fois
Appuyer plus de
– Consultation d'un niveau spécifique.
5 s.
Tab. 2-3 Fonctions de la touche Échap
Résultat
Résultat
Résultat
FA ROTEX RoCon BF - 04/2014
