1
LED rouge
- Clignotante : Défaut interne
(le code de défaut est transmis via le bus CAN à
l'unité de commande affectée)
- Allumée : Sous-tension de l'horloge interne après
panne de courant (>10 h)
2
LED verte
- Allumée : Affichage de fonctionnement, module
mélangeur allumé
3
LED verte
- Allumée : Communication CAN établie
4
LED verte
- Allumée : Pompe du circuit de la vanne de mé-
lange allumée
5
LED verte
- Allumée : Le mélangeur EN MARCHE est com-
mandé
6
LED verte
- Allumée : Le mélangeur À L'ARRÊT est comman-
dé

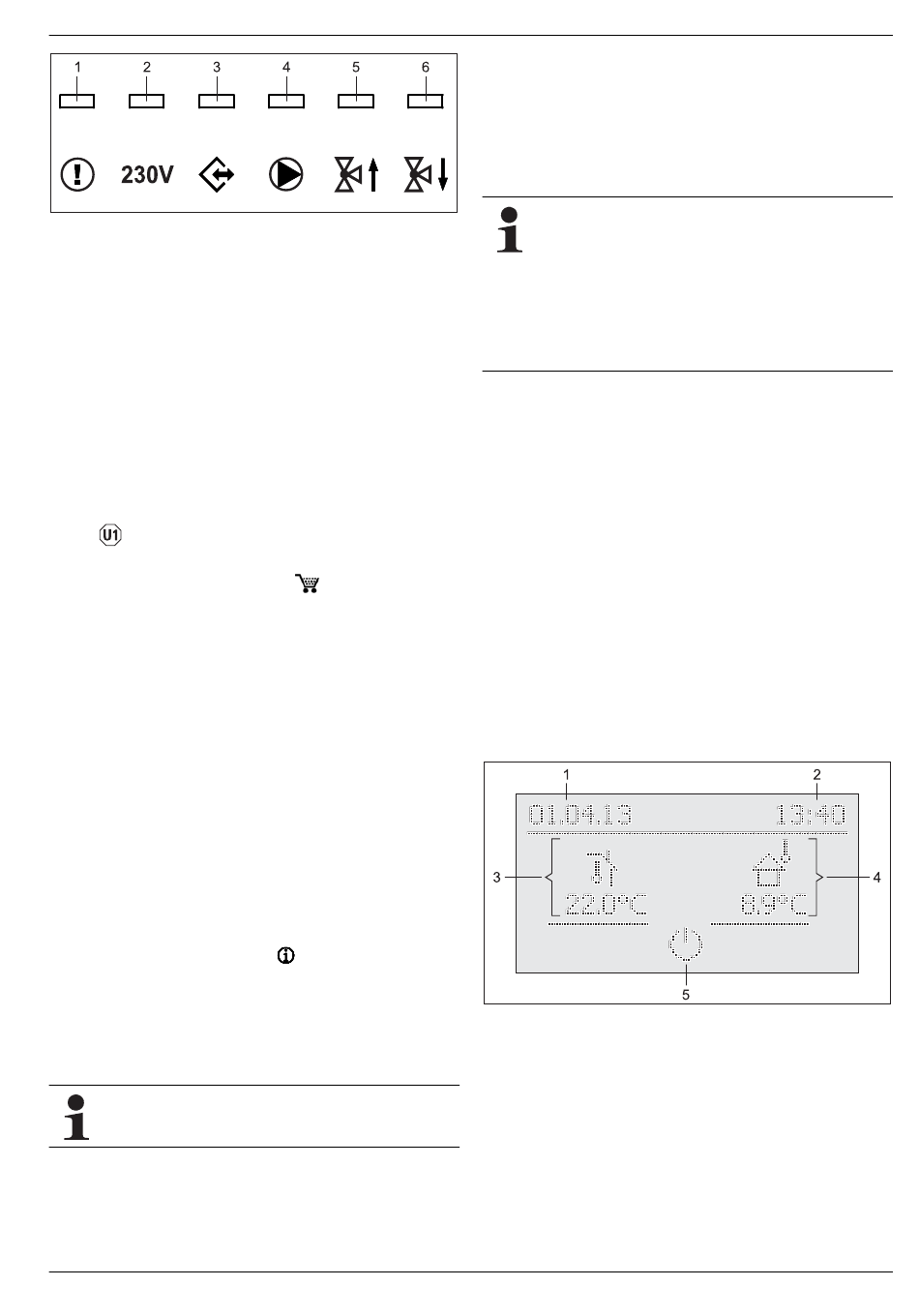

Figure 4-2
Explication des symboles des affichages d'état RoCon M1
4.2.2
Mise en service du régulateur d'ambiance
RoCon U1
Le régulateur d'ambiance RoCon U1 (
utilisé comme
a) Unité de commande à distance du ROTEX générateur de
chaleur,
b) Unité de commande du circuit du mélangeur (comme exten-
sion du circuit du mélangeur ou comme régulation autonome
du circuit du mélangeur),
c) Thermostat d'ambiance pour le ROTEX générateur de cha-
leur,
d) Unité de commande à distance de l'ensemble du système de
régulation RoCon (avec fonction de terminal activée)
peut être utilisée.
Dans le ROTEX générateur de chaleur, la RoCon-Régulation ou
un module mélangeur RoCon M1 doit être raccordé au régu-
lateur d'ambiance par une conduite de bus CAN. Aucun raccord
réseau spécial n'est nécessaire pour le régulateur d'ambiance.
Déroulement de la première mise en service
● Mettez le commutateur rotatif sur le régulateur d'ambiance
RoCon U1 en position « Info »
● Allumez l'appareil raccordé au régulateur d'ambiance
RoCon U1 via l'interrupteur d'alimentation.
Après la phase de départ, la sélection de la langue de
commande est affichée sur le régulateur d'ambiance
RoCon U1.
● Sélectionnez la langue souhaitée à l'aide du variateur.
Vous pouvez changer de langue de commande lorsque
vous le souhaitez.
● Confirmez le choix en appuyant légèrement sur le variateur.
Le message « Setup Wizard » est affiché.
FA ROTEX RoCon BF - 04/2014
15 70 34) peut être
.
4
x
Première mise en service
● Sélectionnez à l'aide du variateur l'utilisation du régulateur
d'ambiance.
– « Living Room » : Utilisation décrite aux points a), c), d)
– « Mitigeur » : Utilisation décrite au point b)
– « Solar » : Non utilisable pour le moment
En fonction de l'utilisation sélectionnée, le reste de la
configuration se fait à l'aide des sections suivantes
(A ou B).
Toutes les étapes de commande suivant la première
mise en service et concernant le circuit de chauffage
affecté sont similaires à celle effectuées avec l'organe
de commande RoCon B1 du générateur de chaleur.
Avec le régulateur d'ambiance, il n'est en outre pas tou-
jours possible d'activer toutes les fonctions (par
exemple « Mesures émissions », « Test STB » ou réi-
nitialisation des erreurs provoquant un verrouillage du
générateur de chaleur.
A : Configuration pour le réglage « Living Room »
● Validez le réglage « Living Room » en appuyant brièvement
sur le variateur.
Le réglage du paramètre [HC Assignment] est affiché.
● Sélectionnez dans le paramètre [HC Assignment] le circuit de
chauffage correspondant à l'aide du variateur.
● Confirmez le choix en appuyant légèrement sur le variateur.
Le réglage du paramètre [Terminaladress] est affiché.
● Réglez le paramètre [Terminaladress] à l'aide du variateur.
Ce paramètre définit l'adresse du bus de données du
régulateur d'ambiance RoCon U1 dans le circuit de
chauffage sélectionné.
● Confirmez le choix en appuyant légèrement sur le variateur.
Le réglage du paramètre [Boiler Assignment] est affiché.
● Réglez le paramètre [Boiler Assignment] à l'aide du variateur.
Ce paramètre définit l'appartenance du régulateur
d'ambiance RoCon U1 à un générateur de chaleur dans le
système de régulation RoCon.
L'écran standard s'affiche (voir fig. 4-3).
1
Date
2
Heure
3
Température ambiante
actuelle
Figure 4-3
Affichage standard RoCon U1 - « Living Room »
4
Température extérieure actuelle
5
Mode de fonctionnement
actif du circuit de chauffage
affecté
25
