Défauts et dysfonctionnements
ATTENTION !
Des charges électrostatiques peuvent entraîner une
surcharge et détruire les composants électroniques.
● Avant de toucher la platine du panneau de
commande, assurez la liaison équipotentielle
(par exemple en touchant le support du panneau
de commande).
6.1 Repérage des pannes et élimination des
dysfonctionnements
Le système électronique Régulation détecte et mémorise les
erreurs. Ces erreurs sont affichées sur l'écran à travers des
messages d'erreur :
– Rétroéclairage rouge (voir aussi chapitre 2.2 1)
– Code d'erreur (voir tab. 6-3).
Une Protocol intégré sauvegarde jusqu'à 15 messages de dé-
fauts qui sont apparues en dernier.
Selon le mode de commande, les messages de défauts sont éga-
lement transmis aux régulateurs d'ambiance ou aux thermostats
d'ambiance raccordés.
6.1.1 Affichage des erreurs actuelles
E 12
Dans l'app.:
Générateur
Adresse:
0
1
Code d'erreur (voir partie 6.3)
2
Indication de l'emplacement (appareil) auquel le défaut a été dé-
tecté
3
Adresse de bus de l'appareil causant une erreur

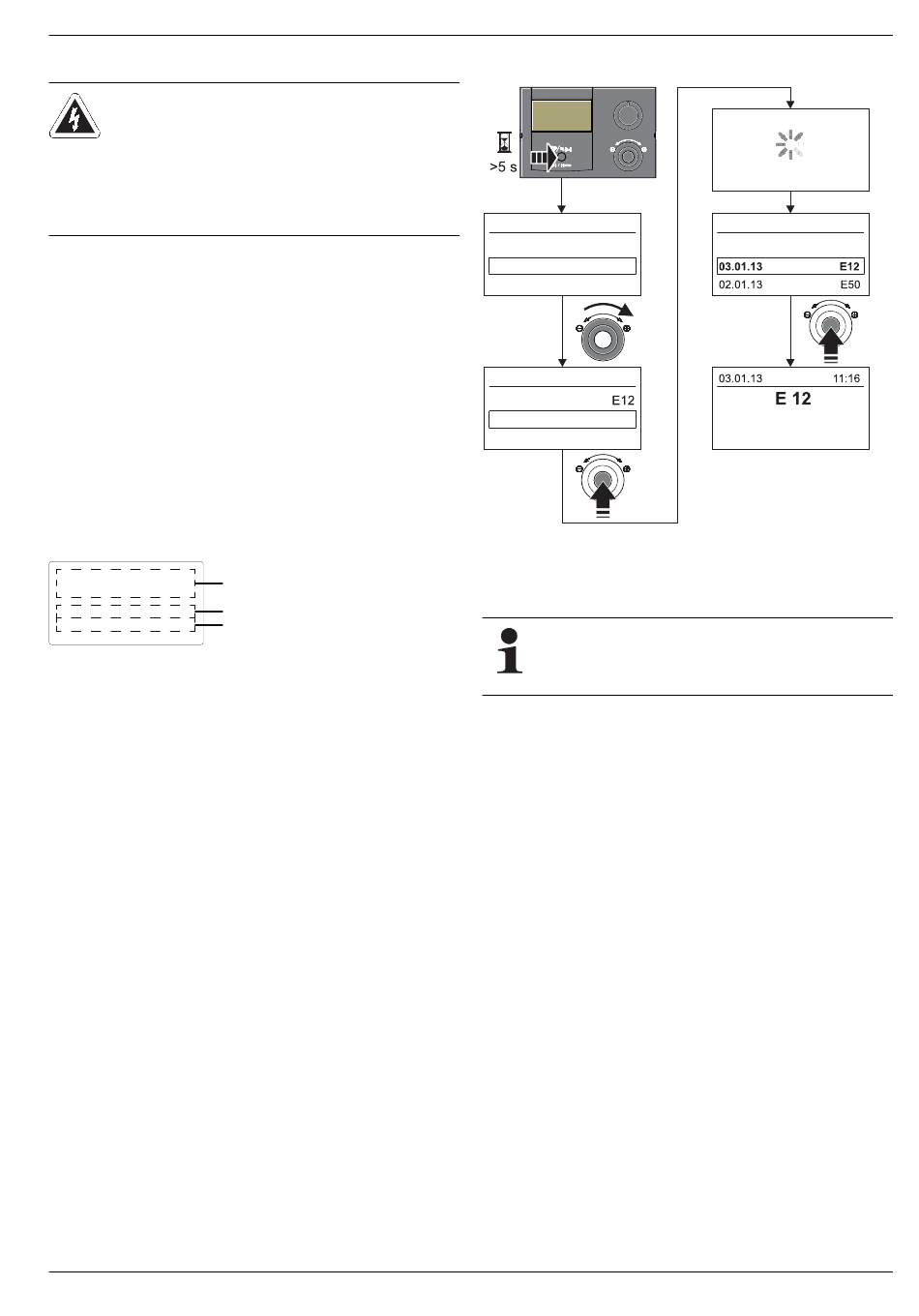

Figure 6-1
Affichage d'un message de défaut actuel
6.1.2 Lecture de la Protocol
La Protocol peut être lue dans « Mode spécial »
(voir fig. 6-2).
Le message de défaut (le plus actuel) saisi en dernier figure en
première place. Tous les messages précédents se décalent vers
la fin de la liste chaque fois qu'un nouveau défaut est enregistré.
Le 16e message de défaut est supprimé lors de l'arrivée d'un
nouveau message de défaut.
FA ROTEX RoCon BF - 04/2014
1
2
3
6
x
Défauts et dysfonctionnements
Mode spécial
Mesures émissions
Manuel
Mode spécial
FA failure
Protocol
Delete message
Figure 6-2
Lecture de la Protocol
6.1.3 Suppression des erreurs, déverrouillage du
système d'allumage automatique
La dernière cause de panne est stockée dans l'appareil
et peut être récupérée lors de remise en service de
l'appareil, même après une panne d'alimentation élec-
trique.
Des erreurs verrouillables reconnues par l'appareil automa-
tique d'allumage peuvent seulement être déverrouillées ma-
nuellement directement sur la chaudière.
Conditions préalables : l'origine du dysfonctionnement est
écartée, le brûleur est raccordé électriquement.
1. Allumez la ROTEX générateur de chaleur.
2. Appuyez sur la touche Échap (fig. 6-3) pendant au moins 5 s.
Le menu « Mode spécial » s'affiche.
3. Sélectionnez « FA failure » à l'aide du variateur.
Le code de défaut et la requête « Reset? » est affiché.
4. Sélectionnez « oui » à l'aide du variateur.
5. Confirmez le choix en appuyant légèrement sur le variateur.
L'erreur est réinitialisée.
6. Abandon et retour en appuyant de nouveau sur la touche
Échap.
Read Protocol
Protocol
Dans l'app.:
Générateur
Adresse:
0
41
