6 x Défauts et dysfonctionnements
Mode spécial
Mesures émissions
Manuel
Mode spécial
Test STB
FA failure
Protocol

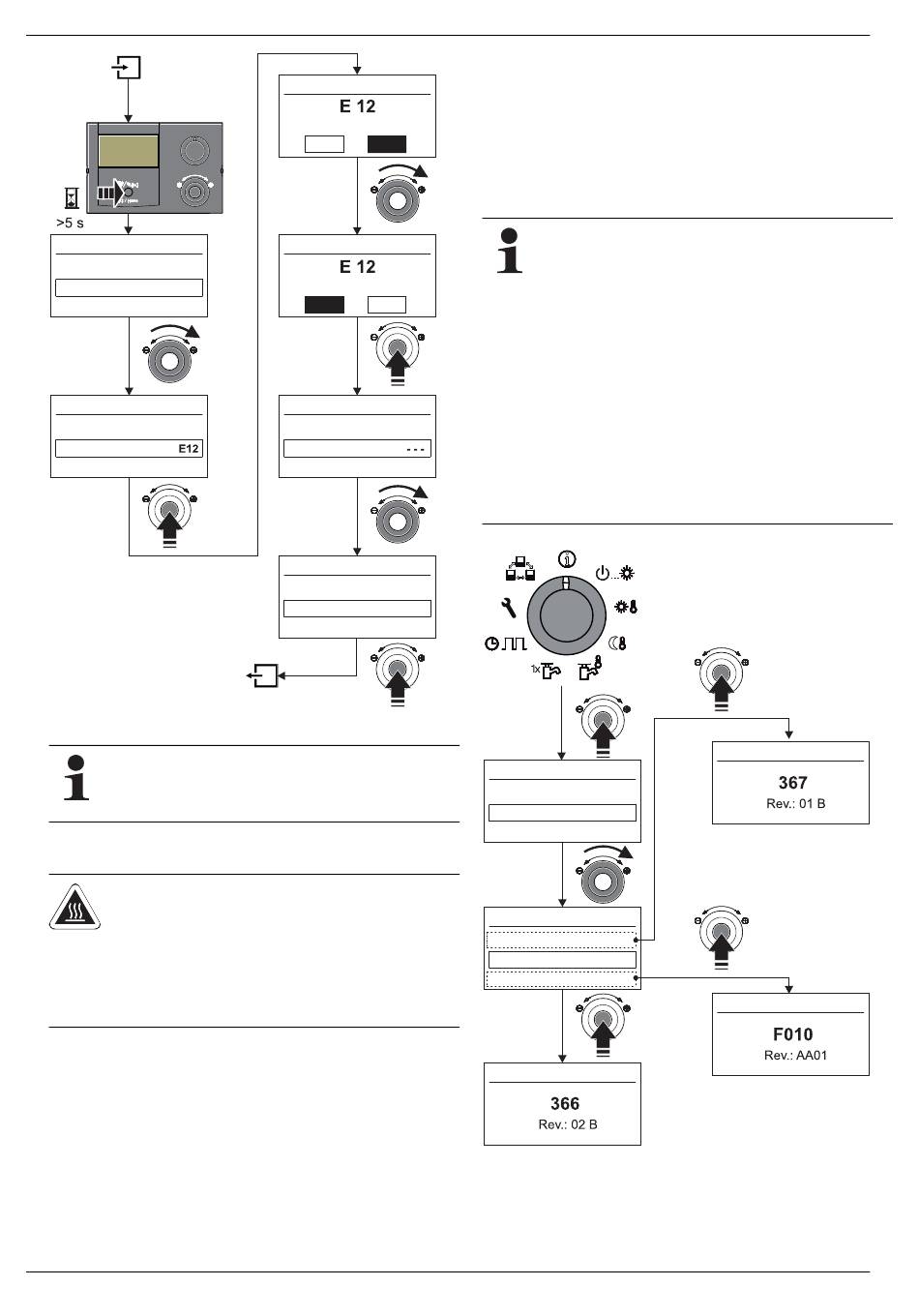

Figure 6-3 Supprimez les erreurs
Si une erreur ou un défaut a été corrigé(e) et que
l'appareil a recommencé à fonctionner normalement,
l'entrée « E0 » avec estampille temporelle est enregis-
trée dans la Protocol.
6.1.4 Résolution des pannes
AVERTISSEMENT !
Risque de brûlure lors d'un dysfonctionnement STB
en raison d'un corps très chaud de la chaudière.
● Ne touchez aucune partie métallique de la
chaudière.
● Laissez refroidir la chaudière.
● Porter des gants de protection.
– Contacteur déclenché :
Aucun affichage à l'écran du Régulation.
● Cherchez et supprimez la ou les causes.
● Redémarrez l'installation.

Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
– Contacteur non déclenché :
a) Aucun code de défaut n'est affiché mais l'installation ne
fonctionne pas correctement.
● Cherchez et supprimez la ou les causes.
42
FA failure
Reset?
Oui Non
FA failure
Reset?
oui Non
Mode spécial
Test STB
FA failure
Protocol
Mode spécial
Timeprog Reset
Retour

Une fois la cause éliminée, l'installation continue à fon
tionner normalement.
b) Les codes d'erreurs sont affichés tant que les conditions
de pannes sont présentes.
● Recherchez les causes et les éliminez
(voir paragraphe 6.3).
● Déverrouillez l'installation (voir partie 6.1.3).

Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
Pour garantir que l'erreur n'a pas été causée par de
mauvais réglages, remettez tous les paramètres au ré-
glage d'usine avant un éventuel remplacement de com-
posants (voir chapitre 3.4.6).
Si vous ne réussissez pas à définir la cause du défaut,
adressez-vous à votre chauffagiste ROTEX.
Conservez les données principales de l'appareil
(procédé voir fig. 6-4) :
– Type et numéro de fabricant du générateur de
chaleur (voir plaque signalétique du générateur
de chaleur).
– Version logicielle (voir fig. 6-4) de :
a : Élément de commande ROTEX B1 (CUI)
b : Platine du panneau de commande ROTEX
BM1 (régulateur)
c : Système automatique d'allumage (FA)
Info
Vue Globale
Pression eau
T-générateur
Info
Sw Nr B1/U1
SW Nr Controller
SW Nr FA
SW Nr Controller
Figure 6-4 Informations logicielles des composants du réglage
FA ROTEX RoCon BF - 04/2014
Sw Nr B1/U1
SW Nr FA
